Paso 8: Juntándolo todo
Así que ahora que tienes todos los objetos recogidos, que tienen sus estructuras dimensionados hacia fuera y sus componentes breadboarded y circuito funciona correctamente. Hora de comenzar a construir!
Consejos: Una pistola de pegamento caliente es su mejor amigo.

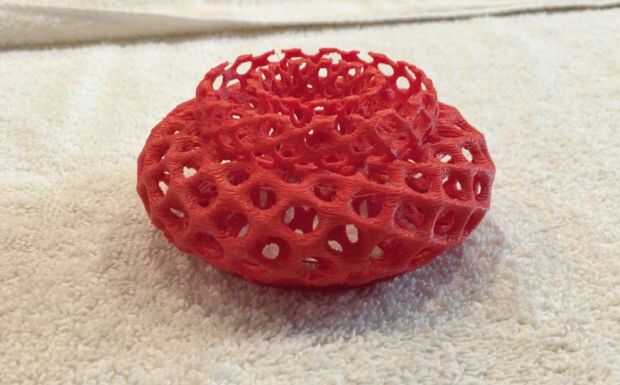

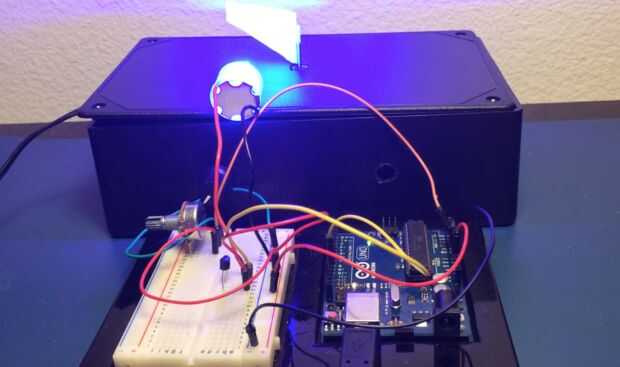

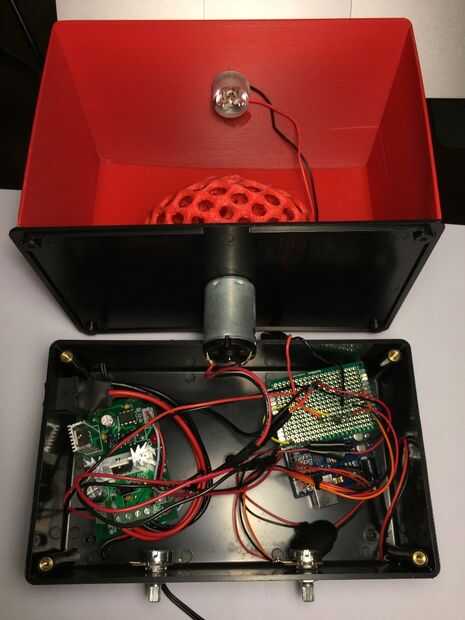

Para mi proyecto, mi objeto no tenía una base que le permita acoplarse al eje del motor. Así que utiliza una sierra de calar y cortar un círculo del tamaño de la base del objeto y asegurar con pegamento caliente. Asegúrese de que tenga el objeto centrado en el eje del motor. A continuación, conecte el motor al controlador del motor y verificar que el objeto puede girar con un mínimo a cero bamboleo. A continuación, conectar tu Arduino y LED. Montara el potenciómetro LED al frente de la caja. Este cuadro tendrá todos los circuitos, micro controlador, controlador de motor y motor.

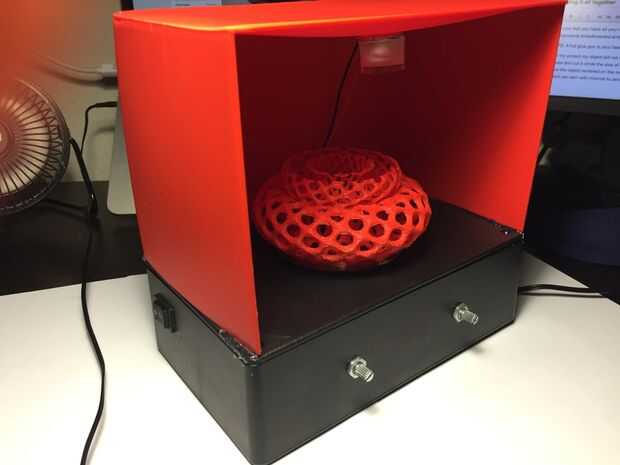

Me caliente pega mi caja de sombra para la parte superior de la caja negra y caliente pega la luz del led en el techo.

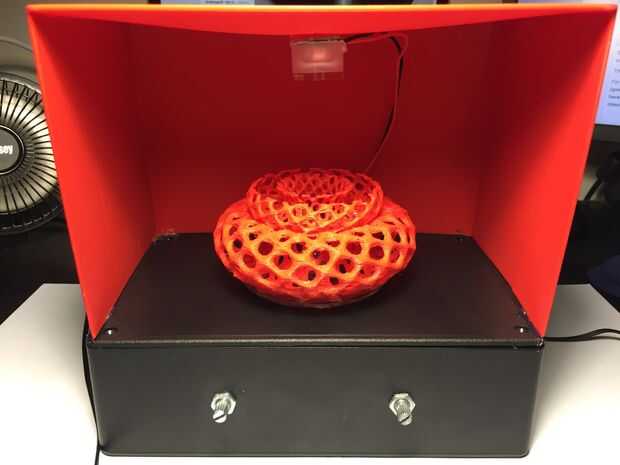

Verá dos potenciómetros en la parte delantera de mi cuadro: la izquierda es para la velocidad del motor (esta olla está incluida ya con el controlador del motor) y el derecho es para los circuitos de LED con Arduino.

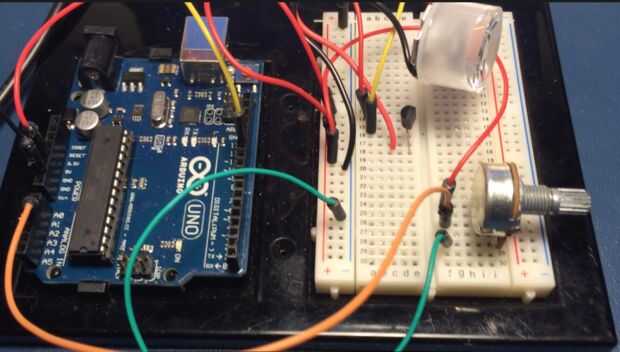

Terminé haciendo un Arduino personalizado protector usando una tabla de perf en blanco que era el ancho de la arduino y usando mis propio pins macho. Se trata de una manera muy fácil de conectar y desarmar el Arduino en cualquier momento.
Aparte de eso, asegúrese de que ensuciar con la frecuencia del motor velocidad e intermitente y se diviertan!
