Este sismógrafo no es ningún juguete! (5 / 17 paso)

Paso 5: Filo

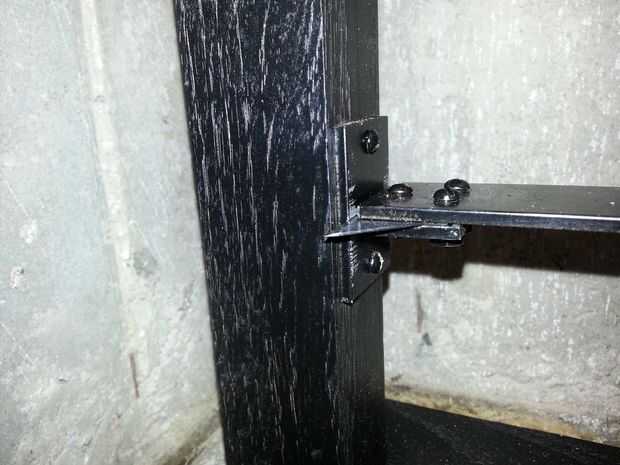

Una cuchilla de corte de caja se utiliza para el punto de contacto del brazo de la "bisagra". Encaja en una pieza de material de brazo de aluminio con una muesca en forma de V que permite el libre movimiento del brazo hacia arriba y hacia abajo. El brazo se hace de en 1 1/4 (3.2 cm) correa de aluminio 1/8 (.32cm) grueso. El brazo es de aluminio y acero no porque debe ser no-magnético para no generar un campo magnético secundario con el imán de herradura.

El post es sostenido en lugar por pegamento para madera y un gran perno insertado a través de un orificio piloto en la parte inferior. Los tornillos de nivelación tendrá que salgan del fondo lo suficiente para la cabeza del tornillo de lag limpiar el piso.
