Este sismógrafo no es ningún juguete! (13 / 17 paso)

Paso 13: Analógica/Digital convertidor

Usar el Dataq DI-158U convertidor analógico/Digital, pero es un modelo obsoleto. Se has12 bits de resolución.

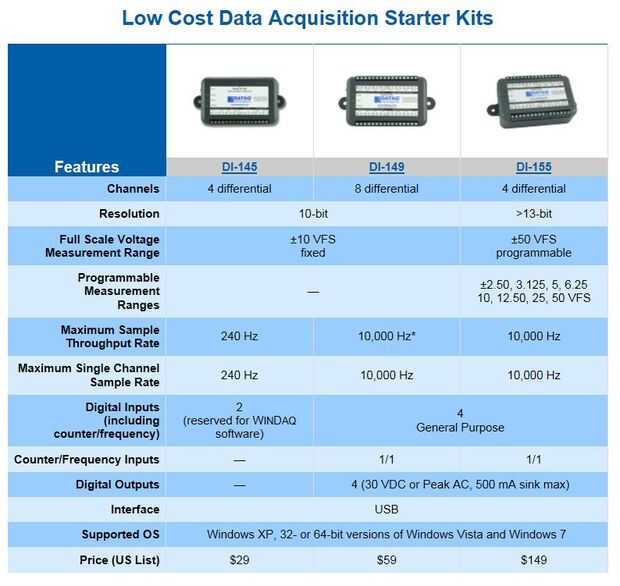

El DI-145 ($29) y DI-149 ($59) tienen resolución de 10 bits (2 ^ 10 divisiones = 1024 divisiones sobre los +-10V rango de entrada que daría una resolución mV 19.4 sobre el 20V). Esto podría producir algunos notable "escalera-caminar" en el rastro de la pantalla y ruidos en la señal.

El DI-155 es caro en $159 pero es > 13 bits (2 ^ 13 divisiones de la tensión de entrada) y voltaje programable. Así que a +-5V obtendrás 10V divisiones 8192 = 1.2mV resolución, 16 veces mejor que los modelos menos costosos y también producen menos ruido de señal. Muestreo no mucha materia en baja frecuencia datos del terremoto, pero no de resolución. Depende de usted, pero si usted puede permitirse lo, DI-155. Alternativamente puede comprar el kit DI-145 y ver si se puede vivir con la resolución.
Sitio web Dataq.
http://www.dataq.com/Data-Acquisition-Starter-kits/Data-Acquisition-Starter-kits.htm
