Sismómetro

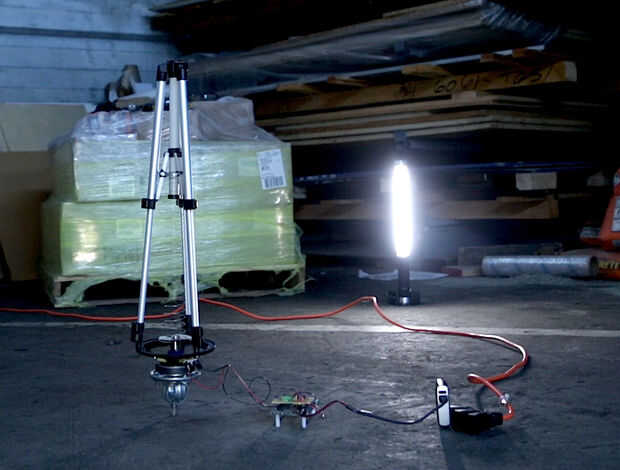

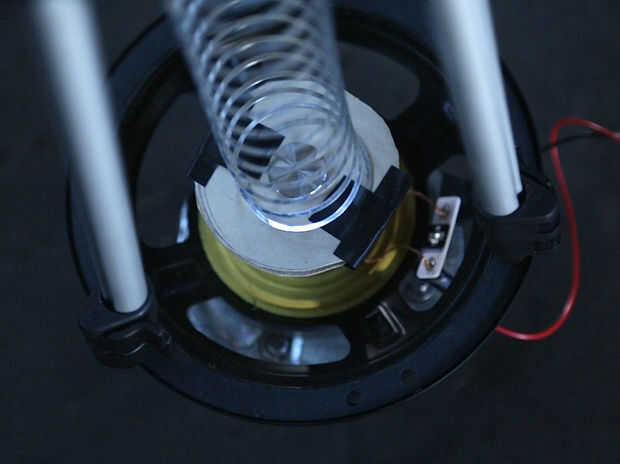

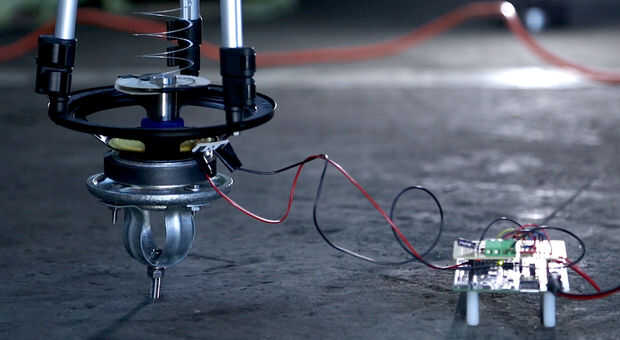

Sismómetros son instrumentos que miden el movimiento en la tierra, como el temblor producido por terremotos. Este seismometer es ideal para el geólogo amateur porque se hace de algunas piezas de fácil de encontrar. Su diseño (basado en un proyecto que se encuentra aquí) utiliza el electroimán en un altavoz típico para imitar un geófono, un dispositivo que convierte la tierra sacudiendo a una tensión. Salida del seismometer es leer en el Tablero de Edison de Intel que se conecta sin cables a Internet de las cosas. La Internet de las cosas (o IoT) es una red de dispositivos "inteligentes" que utiliza tecnología inalámbrica para comunicarse con la web y nosotros. Este sismógrafo se conecta al Tablero de IoT de Intel en la nube, donde almacena y actualización automáticamente los datos que recoge. Conectar una serie de sismómetros para la nube y fácilmente construir su propia red sísmica.

Componentes para el geófono del woofer y la base:

  • (x1) 80-100W altavoz para bajas audiofrecuencias Newegg
  • (x1) Cámara trípode Amazonas
  • (x2) Metal Original furtivo Jr. Amazonas
  • (x1) Metal peso o plomo de pesca (mina ~ 55 g y comprados de los plásticos de grifo)
  • (x6) Zip cable plástico lazos Amazonas
  • (x1) Tapa de la botella de agua
  • (x7) Tornillos pequeños (3 para el trípode) y 4 para la base
  • (x1) De chapa de hierro con un diámetro similar al fondo magnético del woofer, con los agujeros pretaladrados en él (he encontrado mina en Cole Hardware)
  • (x2) Soporte de tubo en forma de U, normalmente utilizados para conectar tuberías de agua a las paredes. (He encontrado mina en Cole Hardware)
  • Largo tornillo o un perno de expansión
  • inserto roscado
  • Tuercas y arandelas surtidas
  • Placas de cartón o de papel

Herramientas útiles para el geófono woofer base:

  • Taladro de martillo rotatorio
  • Broca para mampostería
  • Ponche
  • Sierra de mano
  • Epoxy
  • Cinta eléctrica o conducto

Componentes de la Junta Directiva de Edison y el circuito:
