Paso 4: ¡ Hágalo!
Paso 1
Conecte el protoboard, relés de estado sólidos y bloque de terminales a la base usando los tornillos de madera. Colocar los componentes, marca lugares para los orificios y perfore orificios de tamaño adecuado para los tornillos.
Paso 2
Corte los cables aproximadamente 12 pulgadas de sus receptáculos y tira 3/4 de pulgada de aislamiento en el corte. Monte los recipientes a la base a través de los agujeros de perforación y fijándolos con bridas; Utilice pegamento caliente para un ajuste de la tapa.
Paso 3
Coloque el extremo cortado de la extensión en la base y 3/4 de pulgada del aislamiento de la tira.
Paso 4

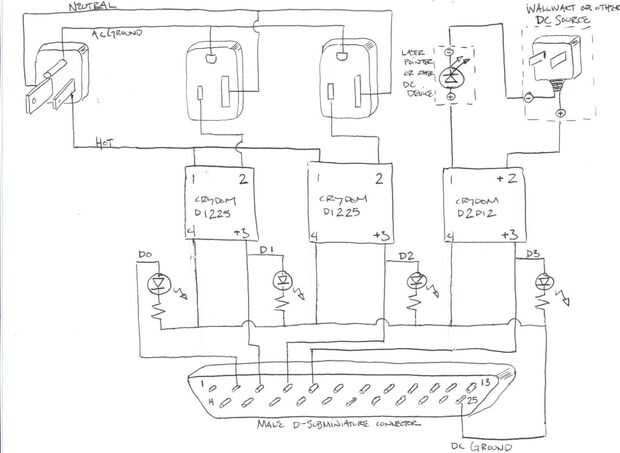

Conectar el lado AC del controlador según el esquema con las conexiones de tornillo en el bloque terminal y los relés de estado sólidos. Use piezas cortas de cable #16 para conectar caliente a todos los relés de estado sólidos (es mejor cambiar en caliente, no neutral).
Los cables en cables de extensión son a menudo colores: caliente es negro, neutro es el blanco, y la tierra es verde. Si lo tuyo no es un código de color, mira el enchufe con las aspas apuntando hacia usted y el enchufe redondo, de tierra en la parte superior; es la hoja más pequeña en la parte inferior derecha. Una vez que haya identificado la hoja apropiada, utilice un multímetro para comprobar la conductividad entre el disco y el cable pelado. Si usted está confundido, pregúntale a un amigo con experiencia AC para echar una mano y comprobar el cableado.
Paso 5
Hacer el cable de datos conectando el cable de cinta y el D-subminiature conectores DIP. Esto se hace por el cable de cinta de posicionamiento en los conectores de desplazamiento del aislamiento (las dos filas de contactos bifurcadas) y presionando hacia abajo con el alivio de tensión, que luego se encaja en una posición bloqueada. Cada uno de los tenedores perforan a través del aislamiento del cable de cinta y hacer una conexión con un conductor en el cable de cinta. Usted tendrá que separar uno de los conductores de los cables de cinta en el lado del conector DIP; se trata ya sea pin 1 o 13 en el puerto paralelo, ninguno de los cuales se utilizan en este proyecto. Utilice el multímetro para determinar cómo las clavijas de la D - conectan el DIP. Pines 2 al 9 son de salida de líneas de datos y de 18 a 25 son tierra.
Paso 6
Alambre por el lado de la señal del controlador de la placa según el esquema. Las piezas pequeñas de cortan y había pelado de alambre #22. El puerto paralelo puede fuente sólo de unos pocos miliamperios de corriente y puede dañarse si las líneas de datos se pone en cortocircuito a tierra. Asegúrese de que el cableado es correcto antes de conectar a un ordenador. Utilizar una sujeción de cable como un alivio de tensión para que el conectador de la inmersión no conseguir apretamientos, estiramientos de la protoboard. En lugar de un protoboard, podría utilizar una placa de prototipos y todas las conexiones de la soldadura. Elegí el protoboard porque estoy seguro que querrá modificar más tarde el controlador, o compactar todas estas piezas para algún proyecto futuro.
Los LEDs no se requieren para operar los relés de estado sólidos. Simplemente informar sobre el estado del puerto paralelo. Con relés de estado sólidos menos que las líneas de datos en mi controlador, usé un LED en la línea de datos de puño para indicar que estaba funcionando mi código y que había una buena conexión a la computadora.
Paso 7
Cubrir la parte AC del controlador. Marque y taladre los agujeros en la base y la tapa y conectar con los separadores. He utilizado acrílico claro por lo que todavía pude ver los LEDs.
Paso 8
Una vez doble has comprobado todo el cableado, enchufe el controlador de puerto paralelo del ordenador (deje la CA desconectada por ahora) y ver si puede hacer los LEDs IR. Usar un monitor de puerto paralelo como "lpt.exe" de http://neil.fraser.name/software/lpt/. El número de puerto del puerto paralelo varía entre máquinas, así que asegúrese de comprobar todas las opciones. Que tenga que modificar la configuración de su puerto paralelo en el BIOS a algo que no sea bidireccional, como ECP o sólo de salida. Las clavijas de salida de 8 se abordan de manera binaria: escribir un 0 en el puerto apaga les todo, escribir 1 se enciende la primera espiga, 2 el segundo pasador y 3 la primera y segunda.
Paso 9
Conecte el regulador a 120 VCA y enchufe una lámpara en uno de los recipientes conectados a un relé de estado sólido AC. La energía a la lámpara debe ser ahora bajo control de computadora. Para controlar un aparato de CD, modificar su alimentación (por ejemplo, wallwart del dispositivo), el conductor positivo con el relé de estado sólido de la conmutación. Para dispositivos con alimentación a batería, puede utilizar un paquete de batería externa y pase los cables a través del controlador o cortar aparte uno de esos AC transformadores DC de voltaje apropiado de un walkman no utilizados u otra pieza de electrónicos desechados.
