Estado sólido control de Halloween y cómo construir una casa embrujada (3 / 11 paso)

Paso 3: materiales

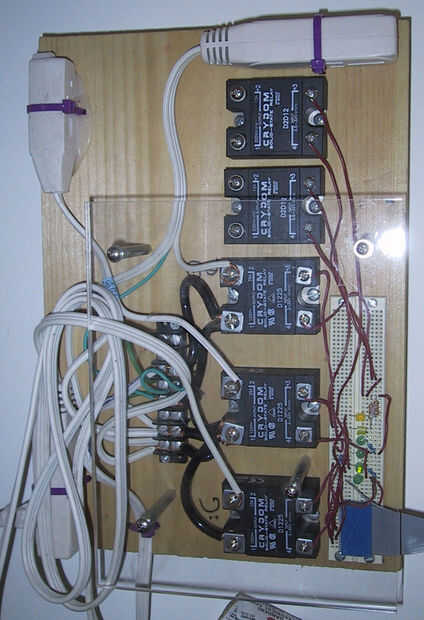

Estado sólido relés – son triacs acoplados ópticamente con una entrada compatible con lógica. Mientras que no un relé en el sentido tradicional, realizan el mismo trabajo. Usé de Crydom D1225 para AC y el de D2D12 DC. Usted puede encontrar estos por $25 en eBay, o es simple y barato para construir sus propio de esquemas en la web: aquí o aquí por ejemplo. También, ver CX240D5R de Crydom. Digikey tiene aproximadamente $ 12.

Cables de extensión con conexión a tierra – uno para cada relé AC; uno debe ser por lo menos 6 pies de largo con los otros lo más corto posible porque usted podrá cortarlos.

Bloque de terminales

WIRE – #16 AWG para la CA, #22 AWG sólido núcleo de DC y señales.

Protoboard

LED

Resistencias 470 – 1k ohmios

conector de 24 pines DIP

cable de cinta de 25 conductores

25 conector D-sub macho contacto

Material base y la cubierta no-conductivo (utilicé madera y acrílico)

Tornillos para madera

Ataduras de cables

Separadores

Herramientas

Taladro de mano y brocas para taladro

Multi-meter

Peladores de alambre

Pistola de pegamento caliente – opcional
