Estación meteorológica de Arduino GPRS - parte 1 (9 / 23 paso)

Paso 9: Alimentación

El regulador solar trae la tensión del panel de dondequiera a partir 20 voltios abajo a aproximadamente 13,5 voltios para cargar la batería de plomo. Cuenta electrónica que controlan la carga y voltaje de pulsos en la batería por medio de PWM. Esto puede causar problemas para la electrónica del sensor y así se construye una fuente de alimentación en la placa principal para la regulación y filtrado de la tensión.

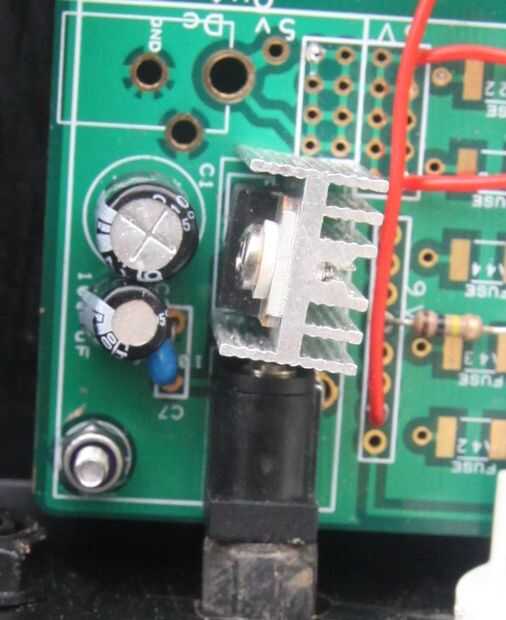

El componente principal es el bien ' ol regulador 7805 que es un circuito integrado compuesto por varios transistores y resistencias para llevar la tensión hasta una constante de 5,0 voltios desde cualquier lugar entre 8 y 35 voltios. Bien vale tener un rápido vistazo a la hoja de datos. Consigue bastante caliente por lo que un disipador de calor es esencial.

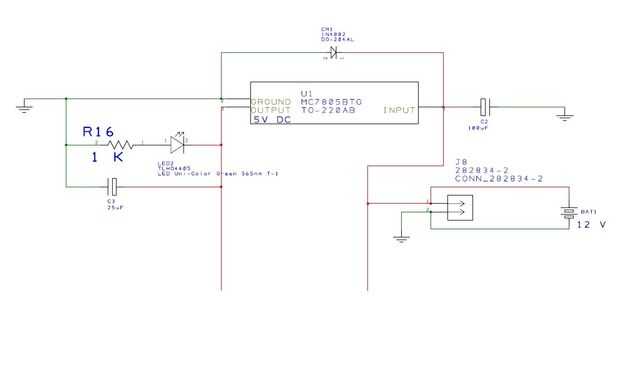

Mientras que el 7805 es bastante bueno en filtrar los pulsos de panel solar, todavía goza de un par de capacitores que se muestra en el esquema. No vale la pena intentar poner condensadores muy grandes en la entrada o salida como tesis pueden causar problemas al desconectar la fuente como se almacenan un montón de carga.

Hay un diodo en el esquema que protege el 7805 de daño durante la desconexión.
