Estación de la reanudación de Arduino (2 / 6 paso)

Paso 2: Calentador parte inferior: sistema de pcb

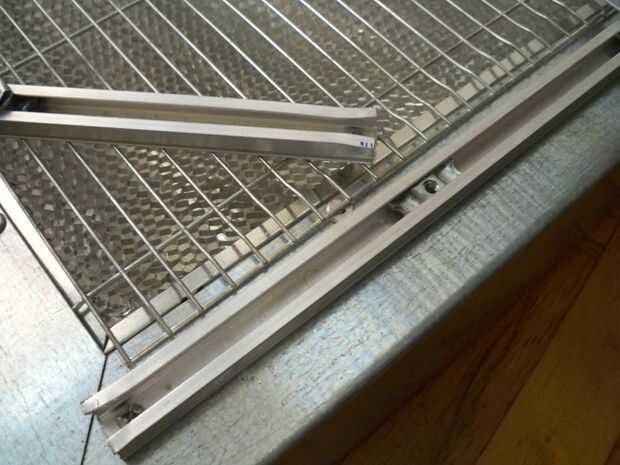

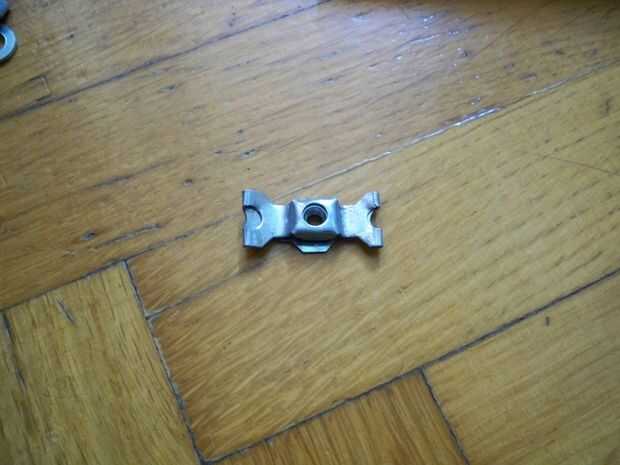

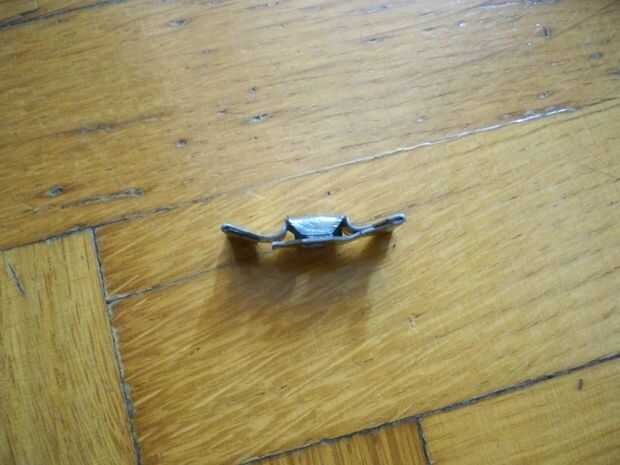

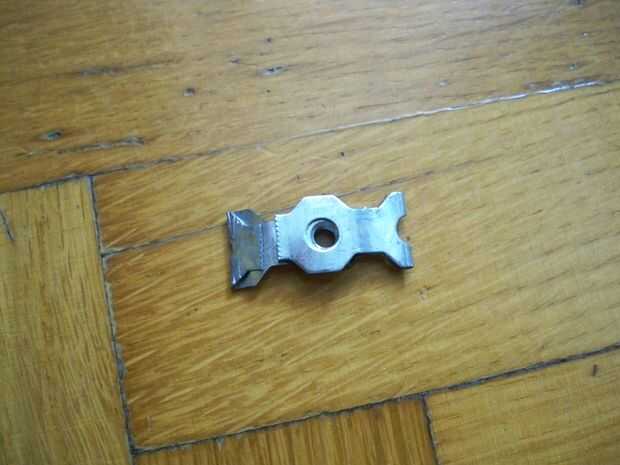

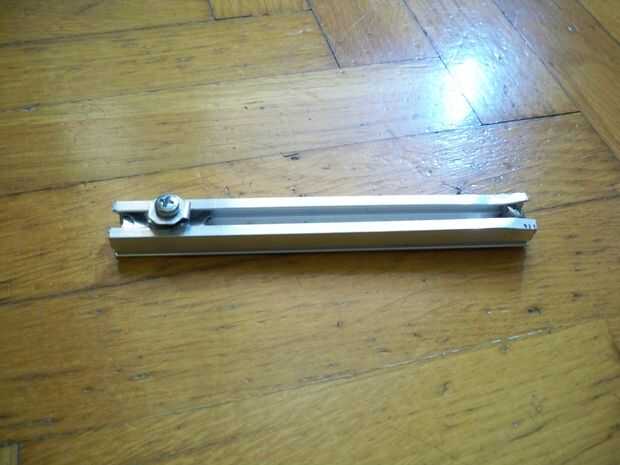

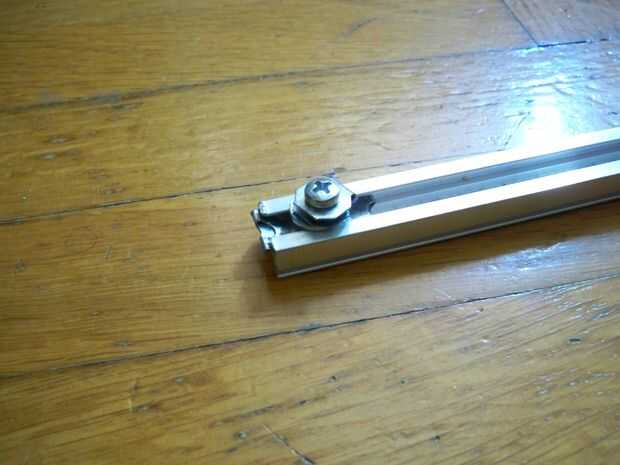

Después de terminar el caso del calentador de la parte inferior, mida la parte más grande de la ventana y corte 2 piezas de su carril de cortina de aluminio. También necesita 6 pedazos, cada uno es la mitad del lado pequeño de la ventana. Perfore agujeros en los dos extremos de las piezas más grandes, en uno de los extremos de los pedazos más pequeños y en la mayor parte de la ventana. Antes de enroscar las piezas para el caso, necesitará realizar un tuerca-holding-mecanismo, como hice yo en las fotos anteriores, para resbalar los extremos de los rieles más pequeñas en los rieles del biger.

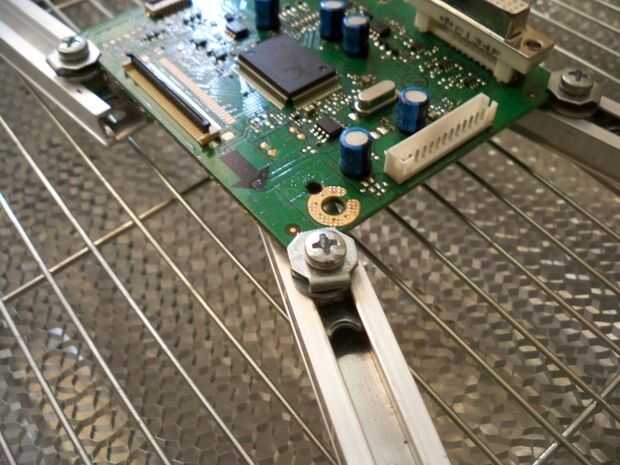

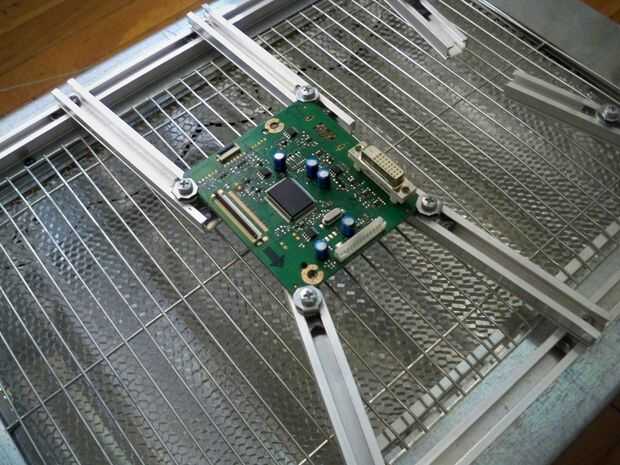

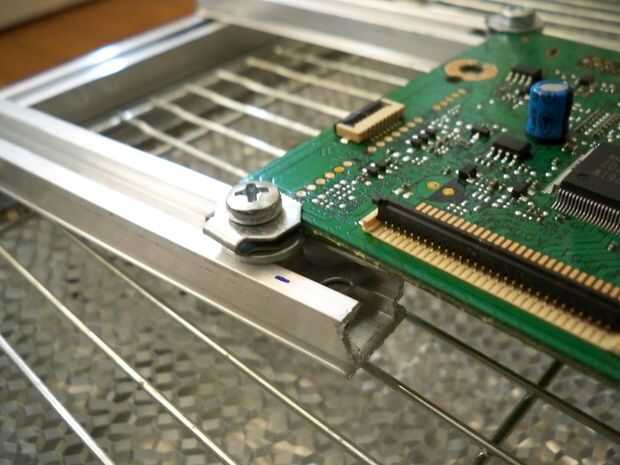

Después de colocar las tuercas en los carriles y atornillar todo juntos, puede utilizar un destornillador para mover, diapositiva o apriete cada tornillo para ajuste de tamaño y forma de su pcb.
