Estación de Control remoto IR para Android - baje la TV

ACTUALIZACIÓN
28 de noviembre de 2013: Aparece en prototipos peligroso http://goo.gl/FjwNoQ

INTRODUCCIÓN

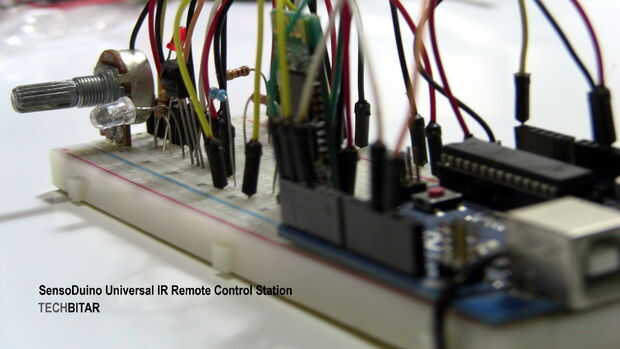

En esta guía voy a explicar la elaboración y operación de un circuito simple de basados en Arduino IR Control remoto estación (IR) que se utilizarán para tomar comandos de Android por Bluetooth luego traducirán y envían comandos de control remoto de infrarrojos correspondientes. Puede utilizar la estación IR para automatizar más gadgets controladas remotos IR gadgets encendido o para incrementar o disminuir volumen, brillo, velocidad y así sucesivamente.

Para esta guía, como ejemplo, utilizaré la estación de Control remoto IR para luchar contra los anuncios de radio y televisión ruidosos y molestos detectando el nivel de audio con Android /SensoDuino detección entonces órdenes de control remoto para bajar el volumen.

En términos más técnicos, a automatizar el proceso de control el volumen que sale de un televisor o estéreo con la ayuda de una aplicación Android SensoDuino para reducir automáticamente el volumen durante la abruptas anuncios ruidosos o incluso cuando los adolescentes alrededor de la casa blast TV o estéreo. Usted puede aplicar los conceptos discutidos aquí casi cualquier cosa con un mando a distancia IR. Con el uso de un potenciómetro se puede controlar el umbral de ruido.

SENSODUINO

Pensar en la aplicación para Android SensoDuino como una docena o más escudos virtuales gratis para tu Arduino cada apoyo a un sensor diferente y una función. Todo lo que necesita es el teléfono Android, Arduino y un módulo Bluetooth HC-05 de 10 dólares. SensoDuino captura los datos de los sensores en el dispositivo móvil Android como girocompás audio, GPS, fecha y hora después transmite estos datos sobre un Bluetooth HC-05 (o similar) módulo Arduino o cualquier dispositivo equipado con Bluetooth capacidades ya sea Windows PC, Mac o microcontrolador.

IMPORTANTE PROYECTO PASOS

Hay cuatro pasos principales para la construcción y operación de la estación de Control remoto IR.

1. : Alambre la IR reunir los componentes y cables según los diagramas en la sección siguiente.
2. CAPTURA los códigos de CONTROL remoto IR: Capturar y decodificar su botón de subir volumen control remoto (o cualquier otra función remota). Esta característica se incluye en la estación de IR.
3. MODIFICAR y subir FIRMWARE de ARDUINO: actualizar el sketch de Arduino IR estación con los códigos del control remoto botón capturados en el paso 2 y cargar el programa en el Arduino.
4. OPERAR la estación IR: Central eléctrica el IR y colocar junto al televisor o cualquier gadget de control remoto. Asegúrese de que tapa el transmisor de LED se enfrenta a su receptor de TV IR. Uso el potenciómetro para determinar en qué punto te desea la estación IR a coces y empezar a enviar IR códigos como volumen abajo, encendido/apagado, silencio, avance y retroceso, etc.. Ajustar los parámetros del programa Arduino y el potenciómetro hasta obtener los resultados deseados.

Hace un tiempo publiqué otro proyecto de la "guardia de sonoridad de TV" utilizando un componente dedicado para el sensor de Audio. La belleza de la estación IR para Android es que cualquier función/sensor en su dispositivo Android puede convertirse en un disparador de acción controlado remoto de IR como de luminosidad a la sala luz de encendido/apagado o valor de hora/fecha para activar el calentador encendido o el sensor de orientación para activar una alarma si se detecta movimiento. Tu dispositivo Android es una potencia de sensores y funciones que se utiliza SensoDuino para facilitar su uso.
