Estación de la reanudación de Arduino

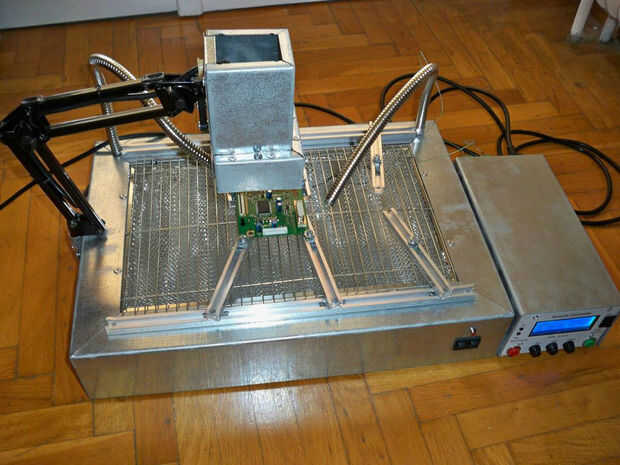

¿por qué reparar su antigua tarjeta gráfica, juego de la máquina u ordenador portátil con su propia estación de la reanudación de BGA hecha de cosas viejas? Puede volver a utilizar su antiguo calentador halógeno para crear un precalentador para el BGA estación de la reanudación, un brazo de una vieja lámpara de escritorio con el fin de sostener y mover el calentador superior, barras de cortina de aluminio para sostener tus circuitos, cable espiral de ducha para los termopares y una placa de Arduino como un controlador de temperatura PID!

En primer lugar, ¿qué un BGA estación de la reanudación es? Modernos chips IC (CPUs, GPUs, etc.) no tienen piernas sino una matriz de rejilla de la bola (BGA) de bolas de la soldadura. Para soldadura/desoldar un chip como este, usted necesita una máquina que calienta el IC hasta ~ 230 centígrados sin estirar a la platina o produce un choque térmico a la viruta del IC. Es por eso que necesita un regulador de temperatura. Estas máquinas cuestan desde 400$ a 1200$ + para comprar uno. Costo total de este proyecto es de alrededor de 130$. Puede leer más acerca de BGAs y estación de la reanudación en el wiki. Vamos a empezar! Materiales:

• Un calentador de halógeno cuatro lámpara ~ 1800w (como calentador de fondo)
• 450w cerámica IR (como calentador superior)
• Barras de cortina de aluminio
• Cable de espiral de ducha
• Alambre grueso
• Brazo de lámpara de escritorio
• La placa de Arduino ATmega2560
• 2 x SSR 25-DA2x MAX31855K de Adafruit breakout Junta (o hacer bricolaje como tablas que hice)
• 2 x termopar tipo K
• fuente de alimentación de C.C. de 220to5v
• Módulo de LCD 2004 de carácter
• zumbador de 5v
• Tornillos, botones, cables e interruptores de su elección
• Conocimiento de electrónica media
