Estación de energía Solar portátil (5 / 7 paso)

Paso 5: Caso Asamblea

Considerar el diseño y guesstimate el tamaño de la caja que usted necesita. Luego intente comprimir un poco más, pero asegurar el flujo de aire adecuado. Considerar si desea los paneles (Si pliega) dentro de la caja así. Algunas personas ponen sus baterías AGM en su caso así. Asegúrese de que tener espacio para todos los cables y "extras" dentro de la caja.

  1. Deshacer todas las conexiones. No lucha, daño los cables mientras que la construcción del caso.
  2. Vuelva a montar el controlador de carga y retire (en serio). Si usted puede agregar fácilmente otros componentes con el controlador de carga en su lugar, considere un caso más pequeño (a menos que usted está añadiendo paneles y baterías en el caso...)
  3. Monte el bloque 8-circuito para alinear con los terminales CC.
  4. Montaje de los paneles de controles

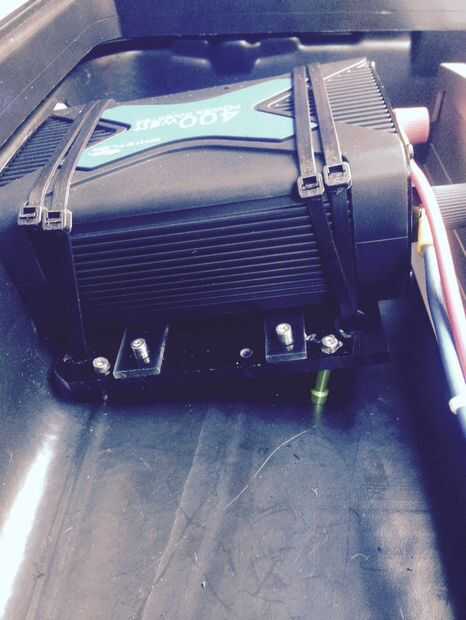

  5. Monte el inversor. Una nota interesante es que inclina el inversor en una rampa para quedar al ras con la pared inclinada del caso.

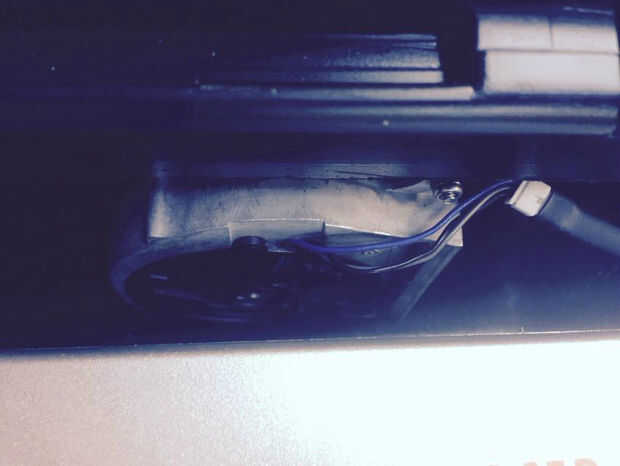

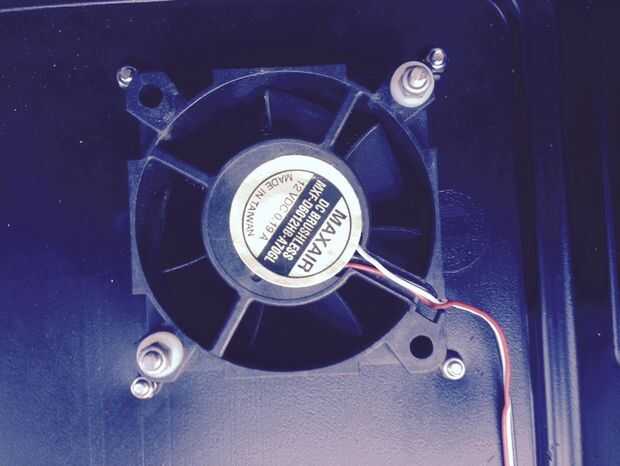

  6. Montaje de los ventiladores - hice un ventilador de entrada y ventilador de escape (salida) y un ventilador sobre el CC para cumplir la recomendación del fabricante.
  7. Averiguar donde el cable los puertos de entrada/salida deben ser y hacer. La tapa de mi caso excedente pasa a ser de pared doble. Este era un dolor al montar los ventiladores y cubiertas de la pantalla (poner separadores entre las paredes para evitar deformar la tapa), pero funcionó grande para agregar un panel deslizante dentro de la tapa para sellar el puerto grande de la batería. El puerto es grande porque las conexiones iniciales eran las pinzas de batería en lugar de una conexión rápida.

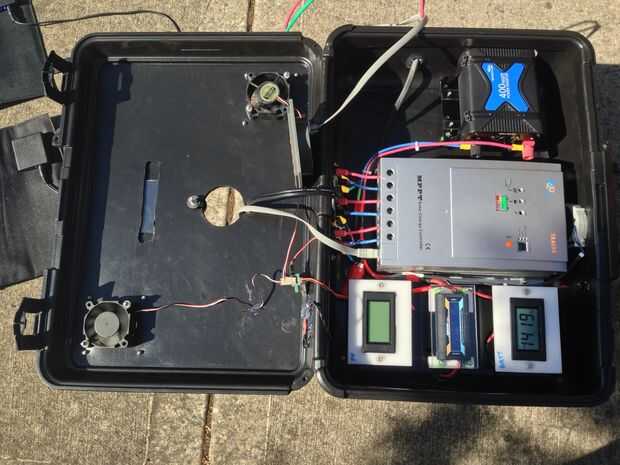

  8. Conecte todo excepto el CC.
  9. Vuelva a instalar el CC y hacer las 6 conexiones.
  10. Pruebe las conexiones antes de encender.
