Estación de energía Solar portátil (3 / 7 paso)

Paso 3: Consejos y trucos (un mini-Instructable)

Esta es una lista de trucos que hace mi vida más fácil al construir este proyecto.

1. El duro aislamiento de mis terminales engarce puede ser trabajado como encogimiento de calor reversible. Sostener la terminal con un par de pinzas, calienta el tubo de plástico con una pistola de calor hasta que estén suaves. Deslice el tubo y la posición en el cable como calor encogen. Compiten de prensado y soldadura. Calentar el tubo y deslice en posición para un aislante sin daños y seguro.
2. Si grabas algo, cortarlo o cambiarla. Carbono conduce. Una excepción sería pulir plástico paneles - sólo rascado o beneficio de cualquier negro de carbón para evitar posibles cortocircuitos.
3. La construcción de adaptador del diodo:

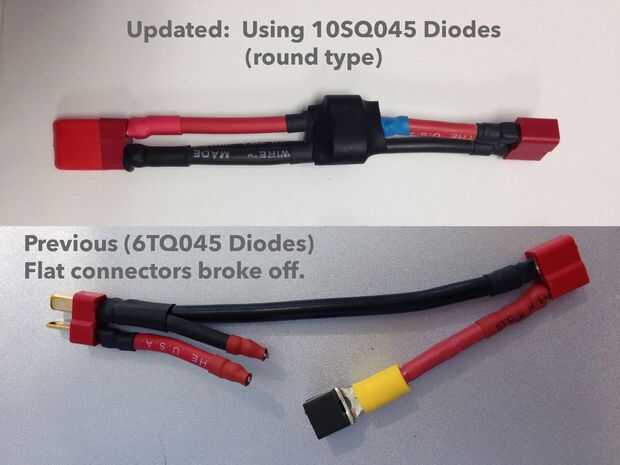

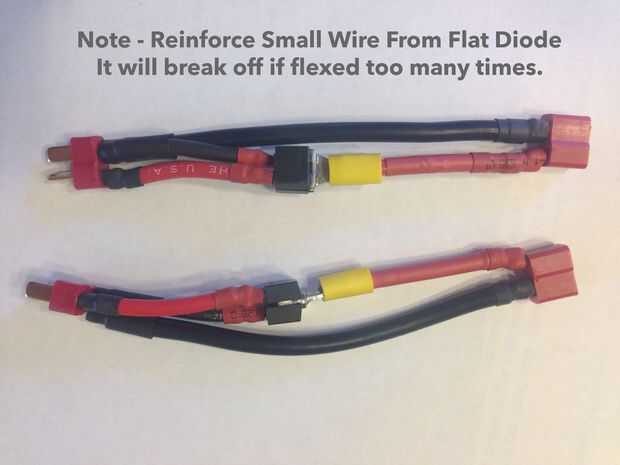

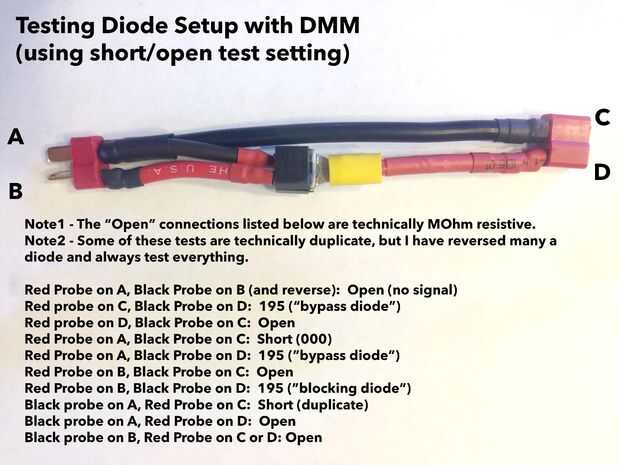

   1. Actualizar - los conectores de diodo de montaje superficial se rompieron cuando flexiona demasiadas veces. Recomiendo quedarse con los tradicionales ronda de conectores o refuerzo de las conexiones de montaje en superficie. La imagen de prueba eléctrica sigue siendo válida.
   2. todas las conexiones excepto el sándwich de diodo son pre estañado (soldadura recubierta) antes de la final de la Unión
   3. no te olvides del encogimiento del calor
   4. soldadura tanto los terminales de enchufe hembra con colorante de polaridad correcta (rojo para + y negro)
   5. completa el conector que prensan de la protagonista femenina de la red para que el anillo está en el centro de la punta negra (o un poco hacia el lado femenino facilita pasos posteriores), pero deje el aislamiento plástico el conector para ahora así que usted puede soldar el sándwich sin quemar el aislamiento
   6. clip del no-entrada pin de los diodos (si es necesario)
   7. flujo y sandwich el terminal entre los diodos utilizando una pinza de anillo plano
   8. la soldadura de la ensambladura de sandwich (usted es Bienvenido a poner alguna protección de encogimiento de calor en este cruce. Inicialmente lo dejé sin protección pensando que necesitaría poder enfriar.)
   9. Coloque el aislamiento de conexión cable hembra crimp
   10. soldar el polo negativo del enchufe macho utilizando la técnica sandwich para los dos cables negros (necesita mayor calor encogen aquí.)
   11. soldar el polo positivo del enchufe macho con un cable rojo
   12. recortar y los cables rojos y negros de los terminales macho de la lata por lo que sólo caben en el codo de las patillas del diodo
   13. Suelde el diodo (las dos conexiones son equivalentes)
4. La rampa del inversor de la placa de montaje hizo cortar un extremo de espaciadores/separadores de 3M girada en un ángulo (2 cortos, 2 largos) y taladrar los orificios de tornillo de rampa en un ángulo similar. Empotrar en los orificios de rampa ligeramente así que las cabezas de los tornillos tienen habitación para inclinar. Conecte primero los postes a la rampa y luego montar la rampa, para el caso.
5. La ventana "A la batería" está asegurada con un tornillo en la posición abierta o cerrada.
6. El "Grupo a" el agujero tiene un ojal que es pegado en caliente para proteger el cable.
7. El botón de encendido del ventilador es un empuje de / Presione el botón en la parte superior de la caja.
8. Asegúrese de cubrir el resto de la caja si se intenta usar pintura en spray y las plantillas.
