Paso 3: Dirección del viento
Originalmente, iba a utilizar el potenciómetro de 360 grados que usé en la estación anterior. Sin embargo, noté que estaba un poco pegajoso y mucho viento para moverlo. Así que decidí rediseñarlo.
Decidí utilizar un magnetómetro HMC5883L. Mi teoría era que si se gira un imán por encima (o debajo) del magnetómetro, debe mostrar la dirección del imán y, por tanto, la dirección del viento.

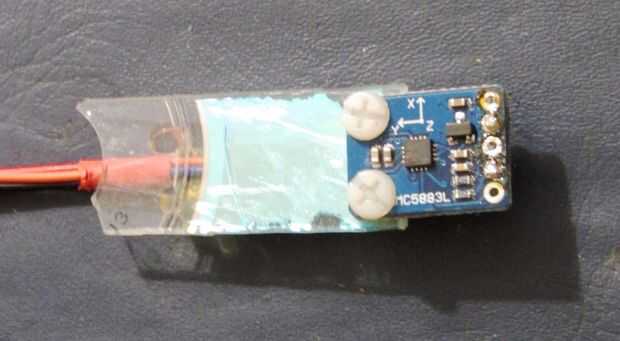

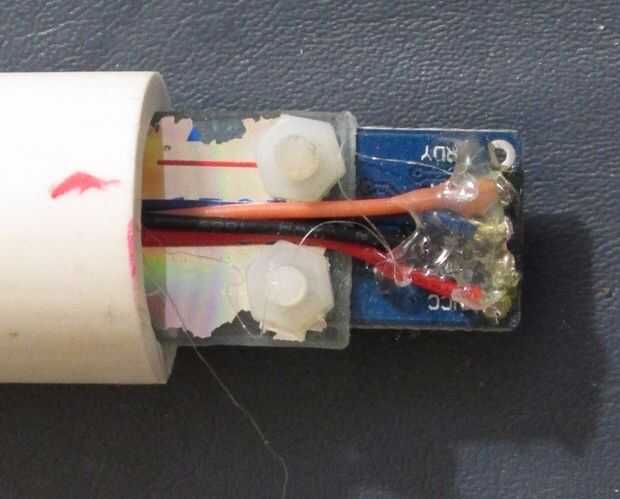

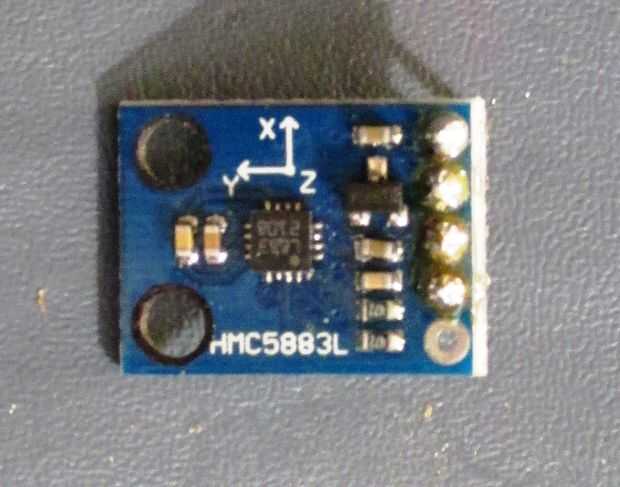

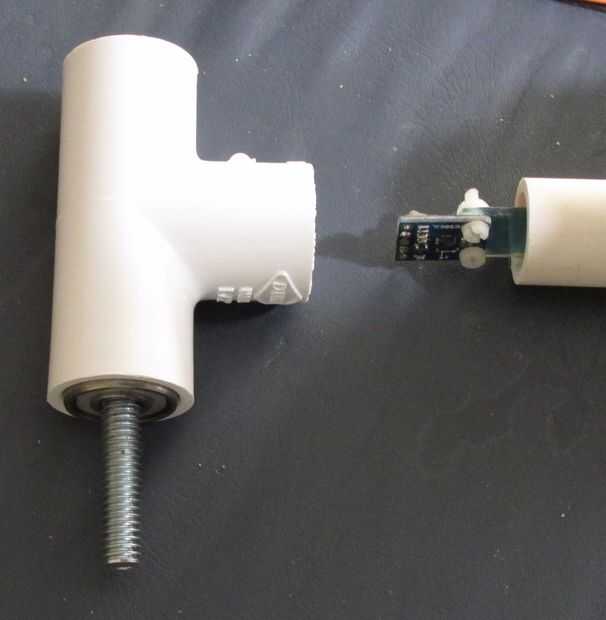

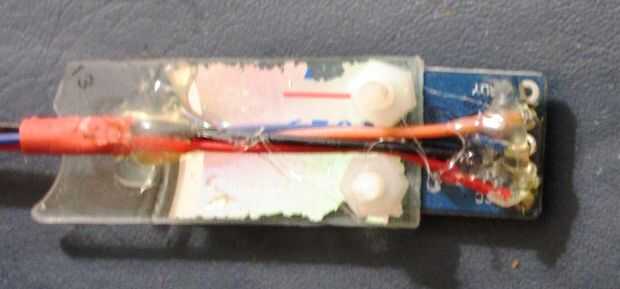

La primera foto es el magnetómetro HMC5883L. A continuación os adjunto una pieza de plástico que encaja dentro de un tubo de PVC de ½". Soldar algunos cables para el magnetómetro.
Problema: Cómo obtener el imán para indicar la dirección con el HMC5883L.
Solución: Bueno, comencé con un imán de neodimio de 3 X 8 mm. Tuve que ajustar la ganancia HMC5883L al mínimo. Pero era todavía errático. Bueno, después de algunos experimentos, me di cuenta de que parecía funcionar si me movía el imán cerca de 5 pulgadas desde el magnetómetro. Finalmente decidí usar un mucho más pequeño 1 x 5 mm imán de neodimio. Parecía funcionar en ½" separación.

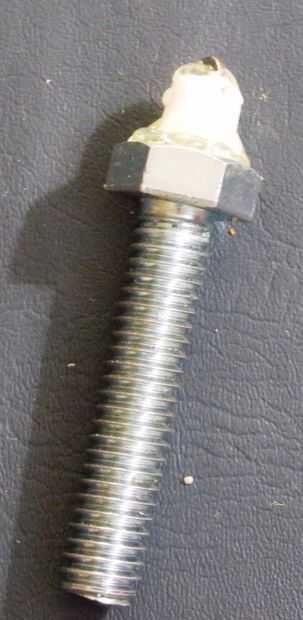

A continuación, pegar una pieza de plástico a un perno de 5/16" y había pegado un imán 1x5mm en su borde de plástico.

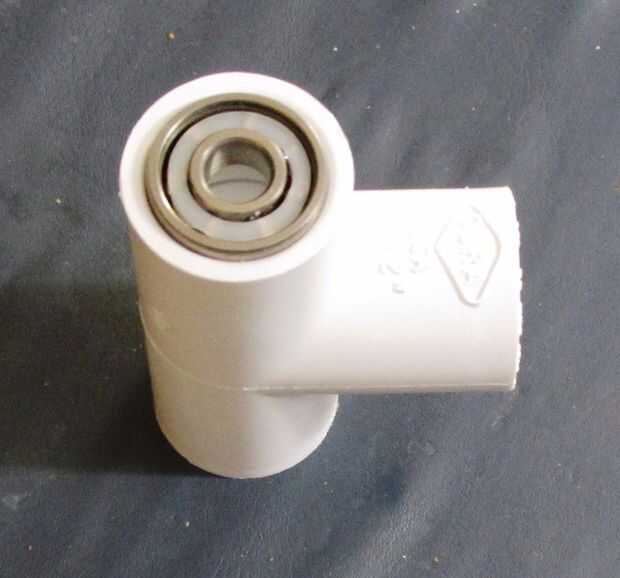

A continuación pulse fit un cojinete, igual que con el viejo anemómetro en un ½" T.

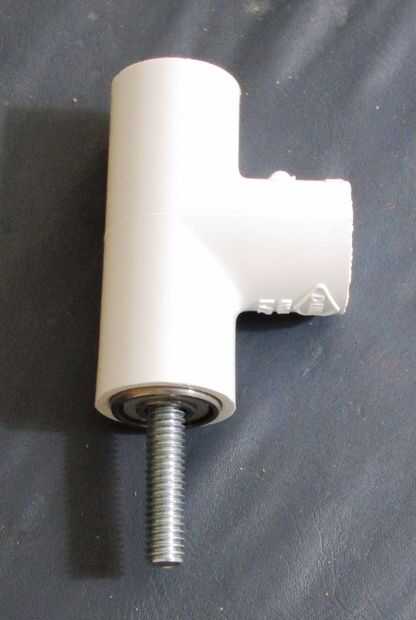

A continuación el perno es caído de la T y realiza con dos tornillos (no mostrados). Entonces el PVC con el magnetómetro se inserta en el lado del T.

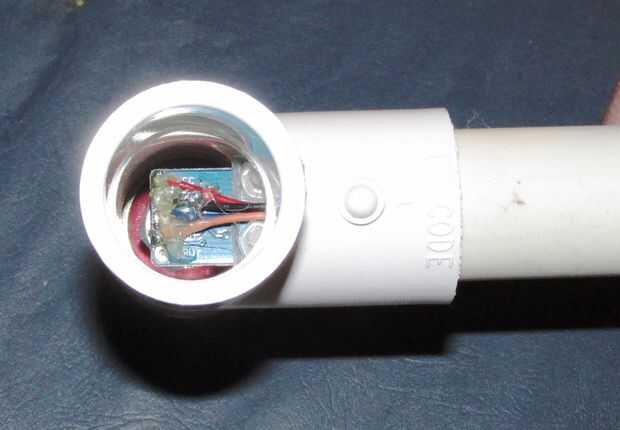

La siguiente foto muestra el magnetómetro dentro de la T sobre el imán.

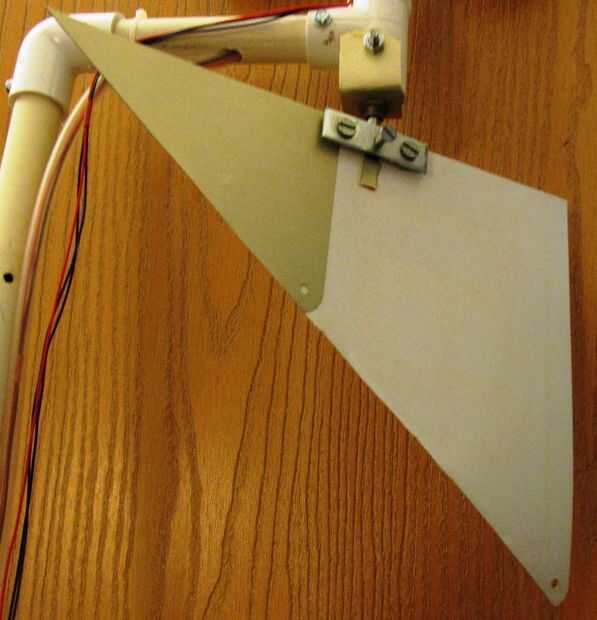

La vieja veleta se une al perno.
Un trozo pequeño de PVC conecta el anemómetro a la dirección del viento.
Utilicé tornillos de rosca chapa para fijar las piezas de PVC por lo que es más fácil cambiar piezas.
