Paso 5: Soldadura interruptores y potenciómetros
Mi combinación de colores para el cableado en la caja es:
Rojo: Llevar jugo de las baterías a un switch y de un bote a motor.
Amarillo: Una conexión intermedia entre los interruptores y macetas.
Negro: Los cables de tierra salen los motores para el conector del terminal de la batería.
Cómo funciona un interruptor de
Aunque el título es divertido, es realmente importante hasta tres terminales interruptores y potenciómetros funcionan. Cuando se desarma un interruptor, es bastante similar a la imagen que tenemos abajo mostrando una bola verde o roja que conecta un lado terminal con el pin central. El perno medio está siempre conectado, sólo los pernos laterales realmente ir encendido o apagado.
Como va ahora un potenciómetro, es un poco diferente. Que deben tener las tres terminales utilizados al realizar el cableado adecuado, actúa como una "tensión de referencia" entre dos de los pernos. Para los propósitos de este proyecto que no importa, ya que se trata de simple encendido o apagado de energía para un solo objeto, se necesitan tan solo dos pasadores. Girando un potenciómetro palanca cambia la cantidad de electricidad transferida entre un solo lado terminal y los otros dos, así que ambos de estos otros pines pueden recibir electricidad al mismo tiempo. Cuando el terminal medio que nuestro motor a la soldadura es verdaderamente "off", es simplemente que toda la electricidad va al tercera, pin. Tener el bote dado vuelto medio divide el poder entre las dos clavijas, por lo que nuestro motor recibe 50% de potencia.

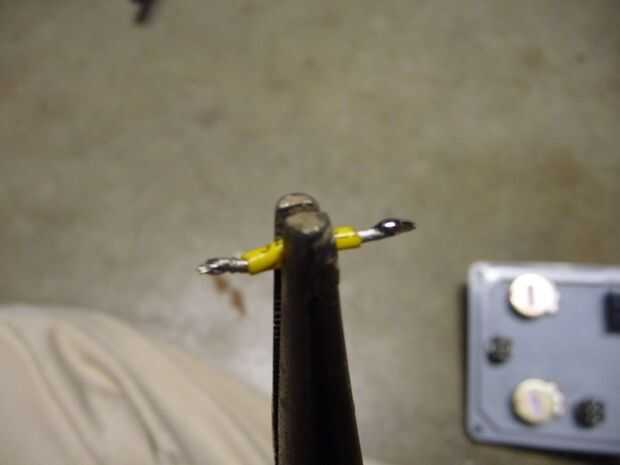

La primera imagen muestra un cable de conexión muy corto entre una olla y el interruptor. Los lados de ella son muy estañados, por lo que es más fácil de conectar a una maceta.
Agachándose para soldadura

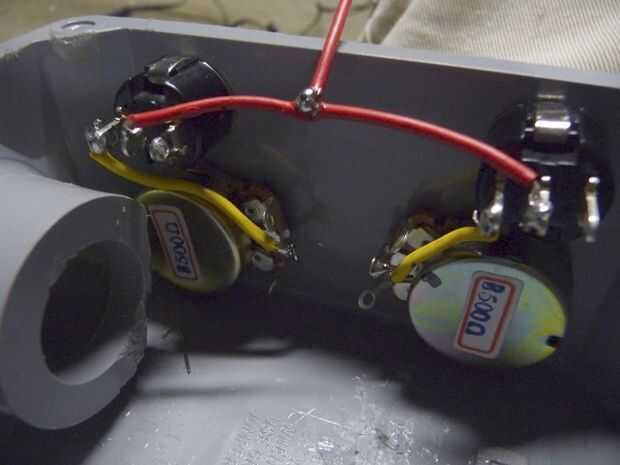

Conectar un switch a una maceta, use un corto cable de conexión entre un terminal de interruptor de lado y un medio de maceta. Encolado de los cables más largos a los lados de la caja de conducto.

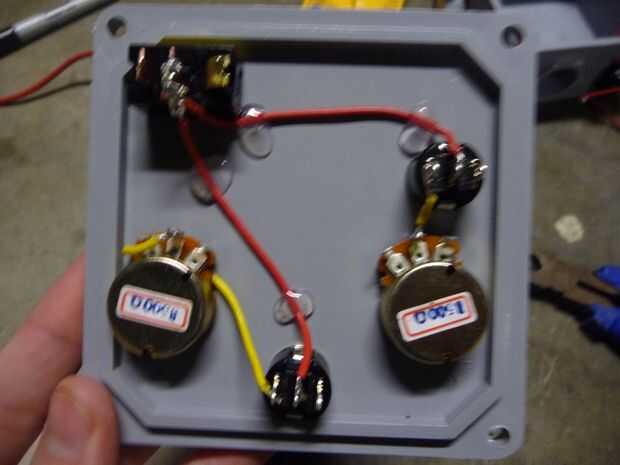

Para los dos primeros interruptores, he intentado minimizar el cableado y conectar junto con un corte en el medio que se remonta al interruptor principal. ¡ Mirando hacia atrás en él, debe haber conectado sólo interruptor dos para cambiar uno y tenía un segundo cable de ir del interruptor uno al maestro.
Soldar el interruptor principal

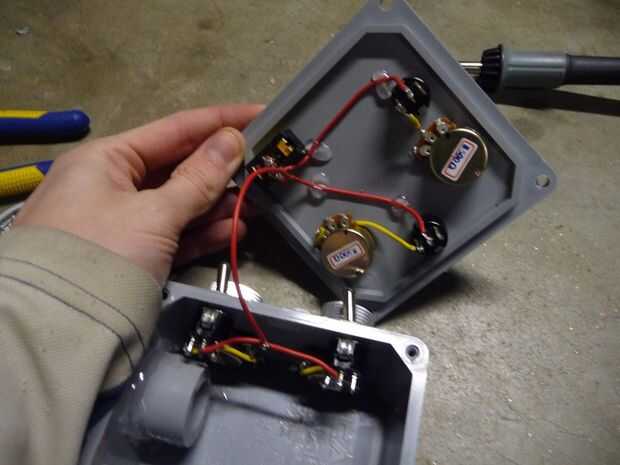

Hora de conectar los cables de alimentación entre las patas medianas de todos los interruptores y el terminal medio del interruptor principal. Terminé de soldar un pequeño palo de metal para el terminal medio del interruptor principal, puesto que los cuatro cables de los interruptores hacen una gran gota que podría chocar con los otros pines. Terminé de doblar el lado terminal para permitir más espacio.
Una terminal del lado de tendrá el positivo del conector de la batería de 9v soldado a él. Si usted está usando un interruptor de seguridad rojo grande como ser, sería el pin más cercano al interruptor (otra vez, piense en el modelo de bola de verde y rojo). Cuando se gira el interruptor de arriba, la energía se transfiere entre el positivo de 9v y todos los encendido interruptores. Cuando se encendió el interruptor de abajo, el positivo 9v queda por sí mismo, matando a la conexión.
Este interruptor está haciendo sólo hasta el descanso en el camino positivo de la electricidad. Cuando todo está hecho, los motivos de todos los motores siempre se suelda al cable negativo del conector 9v.
