Paso 4: Instalar interruptores y potenciómetros
Instalarlos es bastante básico, perfore un orificio de la anchura del puesto de cada potenciómetro, pero planear hacia fuera para no chocar en los motores. Éstos tienen una tuerca hexagonal que permite apretar desde el exterior de la caja. Muchos potenciómetros tienen un poco nub vertical que se eleva desde la parte superior del potenciómetro, pero mantiene de ser al ras contra el caso, apenas encájese a presión los con alicates.
#1 y #2

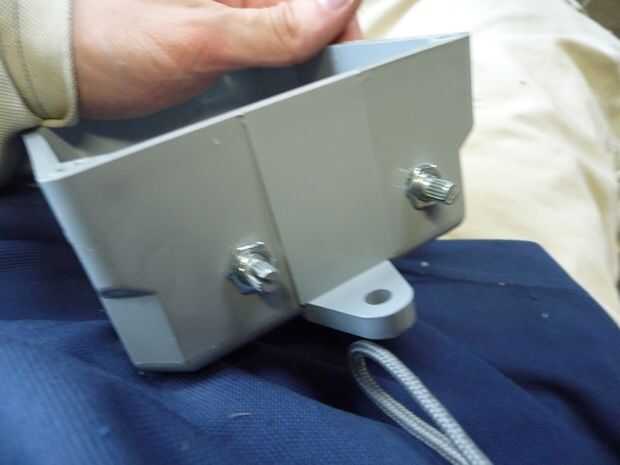

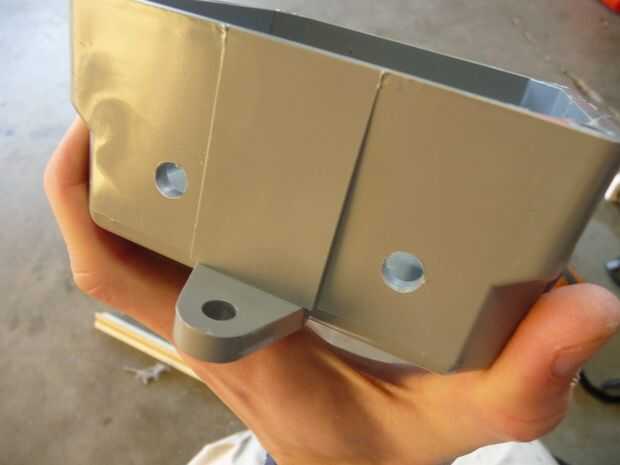

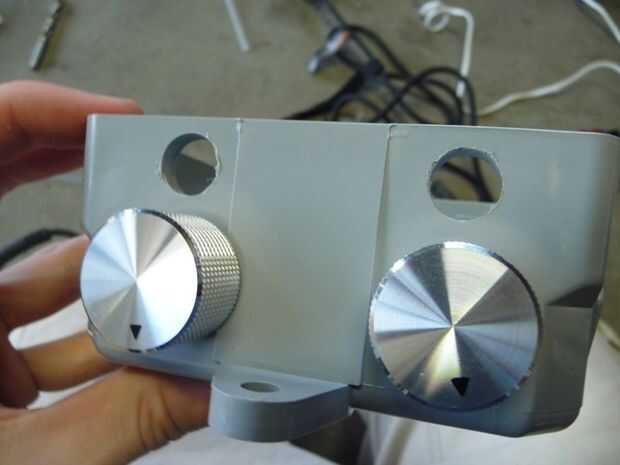

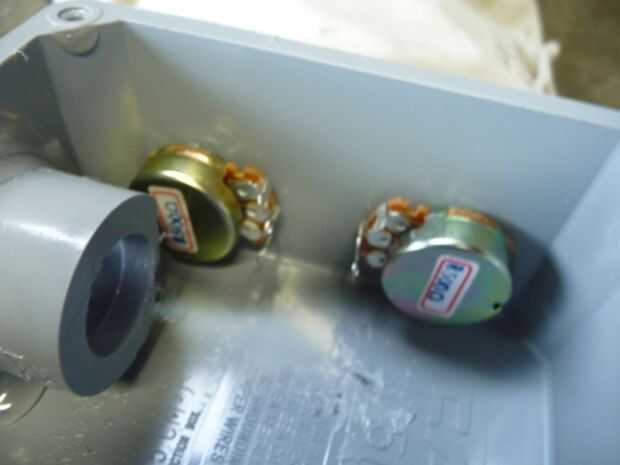

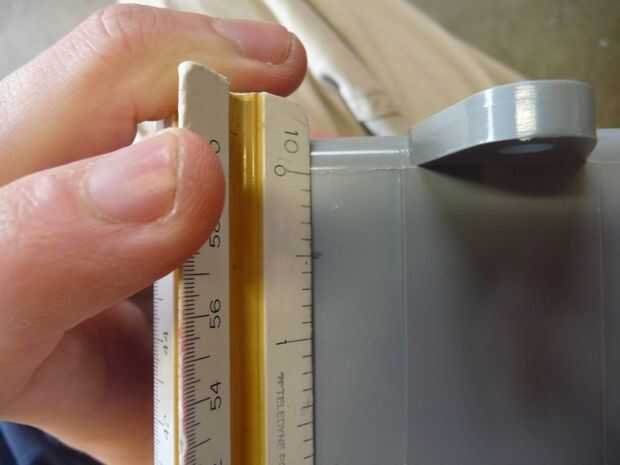

Agujero cada potenciómetro 1/2" de la base de la caja de conductos a través de un panel lateral (ver fotos). Hilo, alinear sus terminales hacia el centro y apriete la tuerca hexagonal.
#3 y #4
Estos dos Coloque en el panel superior de la caja de conductos, y es importante para asegurarse de que la parte principal del potenciómetro no toparte con un motor, ya que es muy compacta en el cuadro. Simplemente coloque los motores intermedios.
Interruptores de encendido/apagado
Estos me permiten poder completamente matar a cualquier motor individual. No son absolutamente necesarios para matar a un espejo, puesto que un potenciómetro encendido todo el camino (resistencia máxima) matará el jugo de todos modos. Parada del motor por resistencia a la electricidad rápidamente drena las baterías girando todo ese poder en calor. Añaden un poco de complejidad a este mod y si no te apetece pasar por todo el trabajo para la instalación de interruptores, no tienes que, pero me parecen útiles.
Cada switch se conecta al igual que los potenciómetros, perfore un agujero y rosca de la tuerca hexagonal desde el lado exterior. Cada interruptor debe ser bastante cerca de su potenciómetro, dejar espacio para el potenciómetro de perillas decorativas para encajar encima de sus puestos de trabajo. Esos pomos fije un tornillo pequeño en el lado de ellos exprimir en el poste.

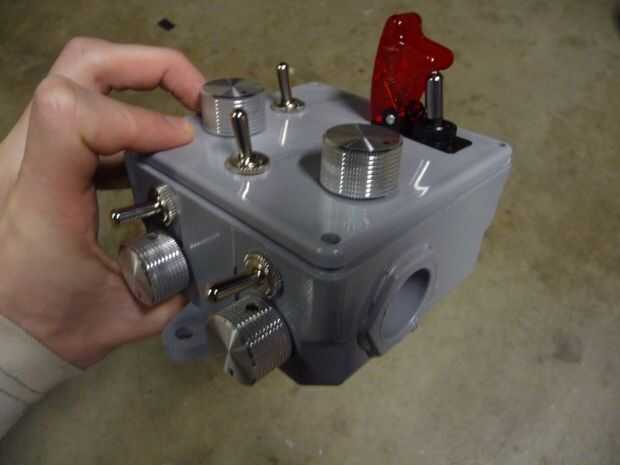

Las imágenes de abajo muestran cómo se orientan los interruptores de encendido/apagado.

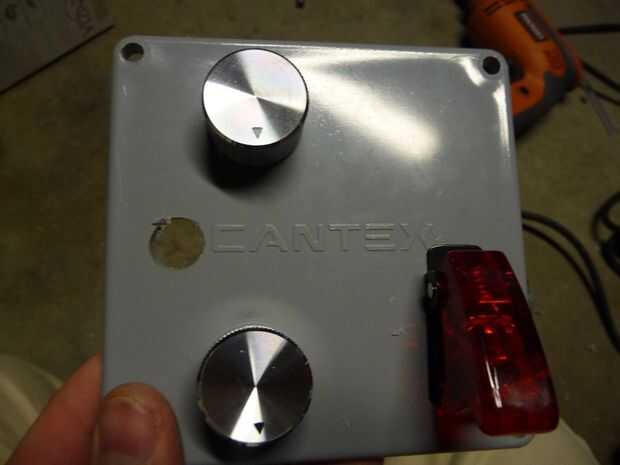

Interruptor maestro (el botón rojo grande)
Este interruptor controla el poder de los cuatro interruptores de encendido/apagado y actúa como un interruptor de matar en caso de tenga que desactivar todo rápidamente. Siendo realistas, el interruptor que tengo es demasiado completa y gran tamaño para este proyecto, pero parecía un divertido accesorio para utilizar. Una vez más, ver las fotos por donde atraviesa el interruptor. Tengo algunos comentarios sobre lo parece que tiene para activar una bomba.

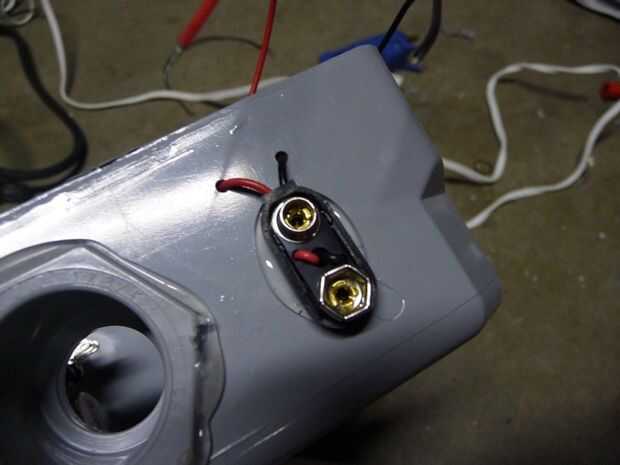

Enchufe de alimentación
Un conector de poder de 9v, perfore dos agujeros pequeños para los cables positivos y negativos entrar en la caja, ponlo a través de ellos y pegamento caliente hacia abajo. Un cuadro a continuación ilustra lo que quiero decir.
