Paso 2: Analizador de espectro de Audio
Partes:
• Analizador de espectro de audio de $8-16
• $3-5 de 50 LEDs x RGB
• Alambre (utilicé cable de cinta que tenía que poner alrededor)
Matemáticas rápidas:

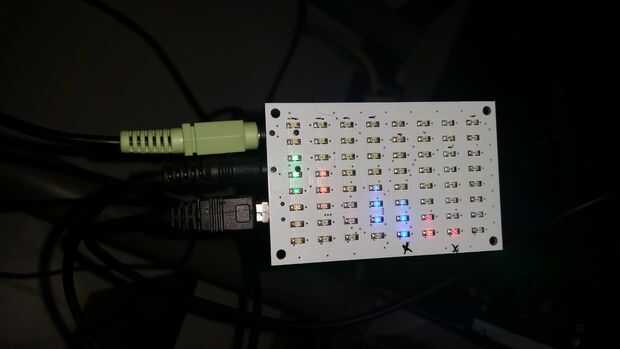

• 64 LEDs - matriz de LED 8 * 8 en el analizador de espectro de Audio
• 63 LEDs - 21 * 3 (21 LEDs RGB - 3 colores)
• Todas menos una se utilizarán LED desde el analizador de espectro de Audio. Lo suficientemente cerca para mí.
El analizador de espectro de Audio que compré tenía puntos en común a través de todos los 64 LEDs. Así que, he comprado LEDs de RGB cátodo común. Suya puede ser diferente. En realidad, los LEDs son lo suficientemente baratos que compré cátodo común y ánodo común (sin saber que necesitaba).

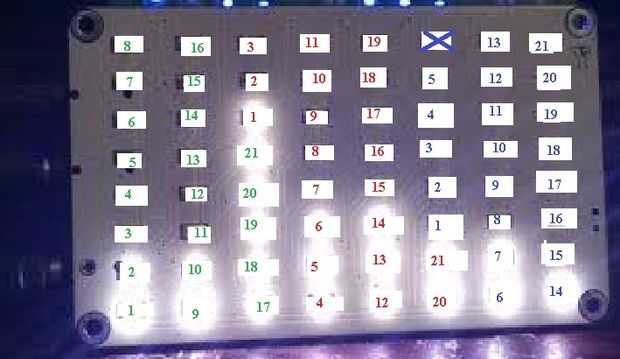

Desoldar el LED y la soldadura de los cables a los LEDs RGB. Esto debe producir hasta 8 colores diferentes por el LED. Esto podría ser al azar en que LED ganchos para o tener cualquier patrón que desee.

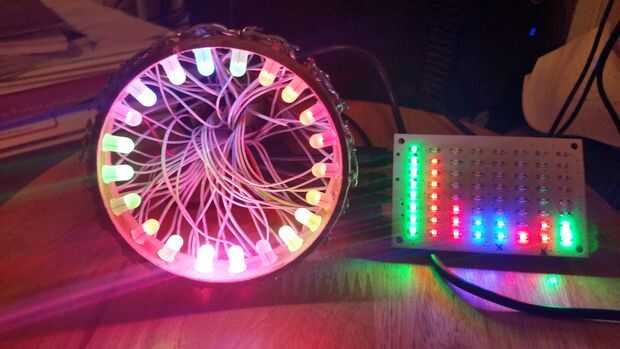

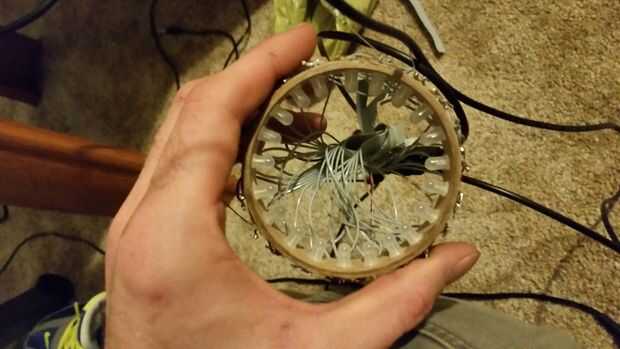

Prueba del anillo luminoso. Oh... brillante, luces llamativas. Luego pegué las patas del led para agregar un sello pequeño capa de soporte y ayuda el LED.
Hay un montón de instructables que desoldar y soldar en detalle. Así que este paso es sólo un resumen.
