ESP8266 Alarma de Internet (6 / 12 paso)

Paso 6: Cableado más

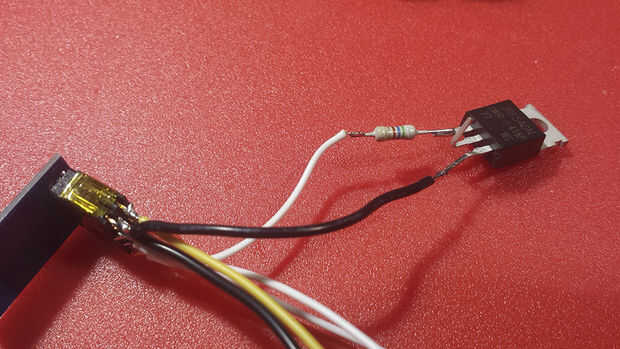

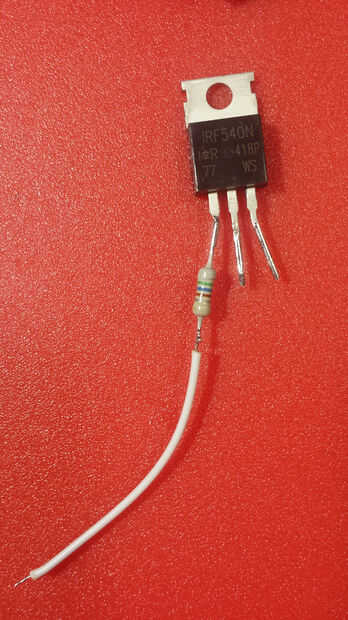

Tomar el mosfet, la puerta de la curva y fuente lleva a los lados. La curva del desagüe hacia arriba. Acortar la puerta, una resistencia de 560R a él junto con ~ 4 cm de la soldadura (~ 1 1/2 en) trozo de alambre. Conecte este cable (blanco) a GPIO2 del módulo ESP. Tomar el cable negro de tierra del módulo ESP y conectar a la fuente de lo mosfet.

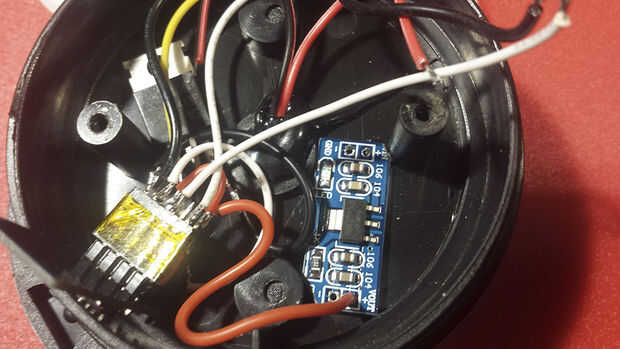

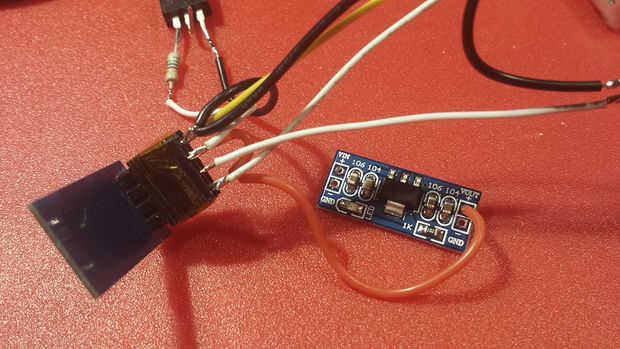

Conecte el cable rojo de VCC del módulo a la salida (VOUT) del regulador de voltaje. Como se puede ver, he tenido que recortar las esquinas un poco para hacer ajuste, pero ahora se quepa comodamente en lugar entre los postes de plástico. Tenga cuidado aquí, para que no corte ningún rastro en el regulador, y usted no corta nada!

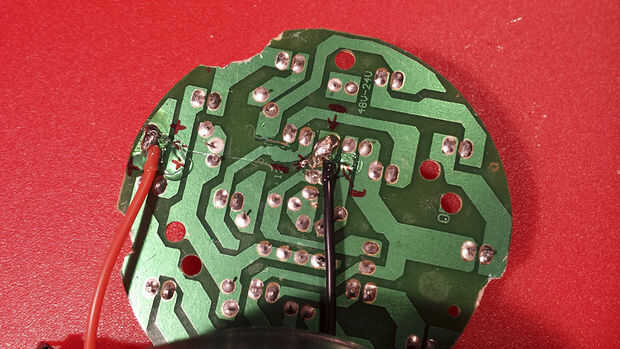

Por último, resoldar dos cables nuevos (~ 6cm, 1 ~ 2/4 en) a la PCB original y fijarlo con un poco de pegamento caliente.
