WiFi / Internet controlado por relés con ESP8266 - rápido, 30 minutos IoT proyecto

ESP8266 es un dispositivo muy popular por Internet estos días. ESP8266 está fácilmente disponible como un módulo. Su un dispositivo barato pequeño y la suciedad que tiene un regulador incorporado corriendo a 80Mhz y con el firmware opcional puede utilizarse como un dispositivo independiente sin un microcontrolador como arduino.

Video de Resumen de proceso y proyecto-

Este proyecto es muy simple y utiliza un módulo de ESP8266 ESP-01. Tiene cabeceras de pinout que proporciona muy fácil conectividad con otros dispositivos. Una 2A AC fuente de alimentación 5V, un regulador de voltaje y optoaisladas 2 relés utilizan al tablero. Un CP2102 USB-UART se usa para programar y configurar el módulo ESP. El módulo es cargado con el firmware NodeMCU que Arduino como funciones GPIO y lua scripting soporte.

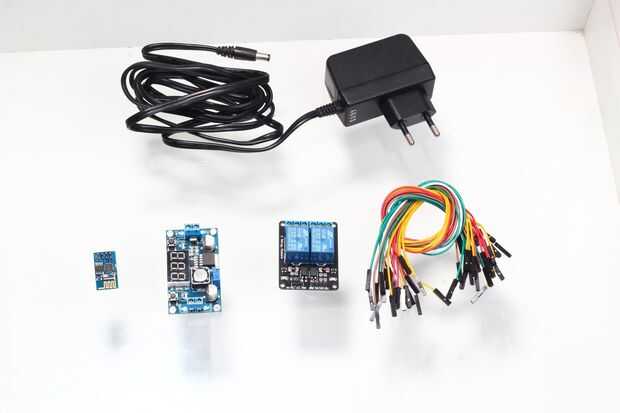

Lista de piezas

ESP8266 módulo ESP-01

Placa de relé de 5V 2 canales opto-aislado

SMPS Fuente 5V 2A

LM2596 DC a DC 3A paso por módulo con indicación de la tensión - o cualquier otro paso por regulador de voltaje para convertir 5V a 3.3V para módulo ESP. Incluso un IC barato como el LM317 o LM1117 hará.

Módulo de CP2102 USB UART - o cualquier otro 3.3V compatible con adaptador USB-TTL UART

Cables de puente
