ESP8266 Alarma de Internet (11 / 12 paso)

Paso 11: cableado

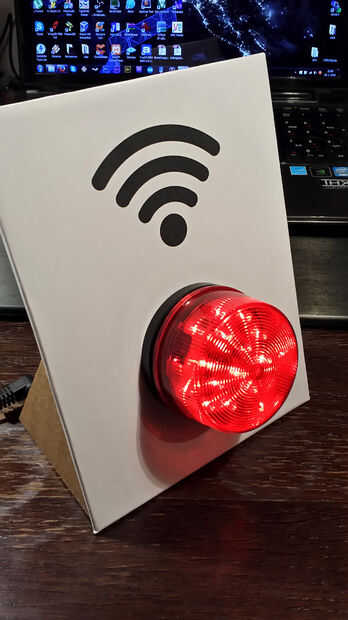

Instalar la luz estroboscópica en el panel frontal. Ahora tenemos que hacer algo con el cable y el DC jack. Pude solo soldar los cables al conector y pegamento caliente en el lugar, pero ya creo que le quiero quitar el intermitente de vez en cuando, he añadido un conector simple entre el conector y el cable.

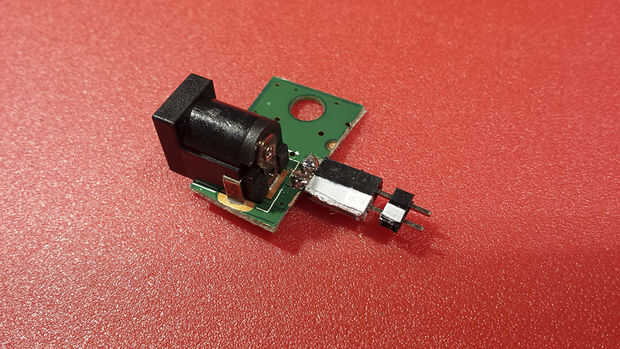

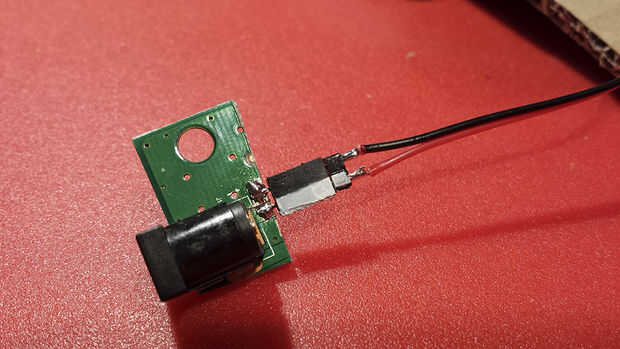

Este DC jack vino de algún aparato viejo, simplemente córtelo hacia fuera junto con su PCB. Hay un rastro desde el pin positivo del gato, y está rodeado de un plano de tierra (conectado al pin negativo). Rayados a la máscara de la soldadura verde y había soldado aquí un jefe del pin hembra. Un jefe del pin macho se inserta en él, y finalmente se suelda el cable (acortado) en la cabecera del hombre. Antes de terminar, verifique si no hay un cortocircuito eléctrico entre positivo y negativo, que sería muy malo. Por supuesto, Compruebe la polaridad del conector y marcarlo (Marqué el polo positivo con el blanco).

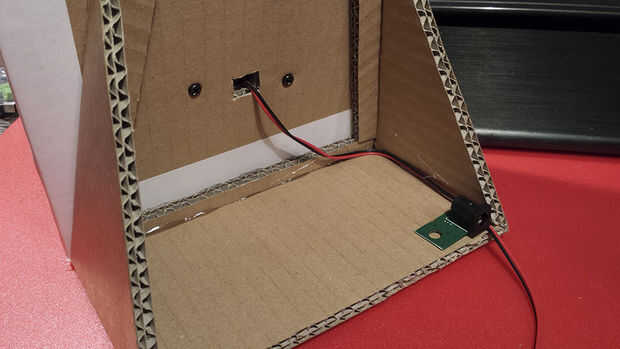

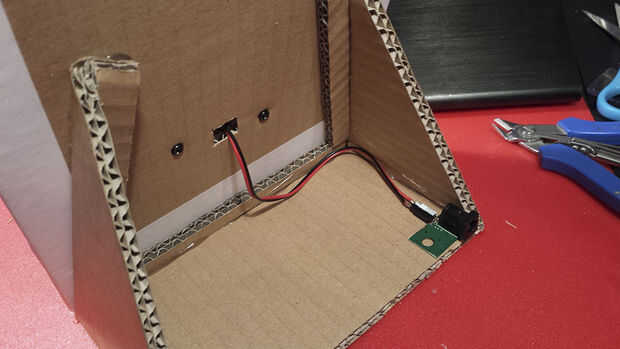

Finalmente, cola el gato en lugar de caliente y simplemente meta el cable en el corned. Es bastante rígido y se mantiene muy bien en su lugar.
