Paso 6: Usando el esferómetro de bolsillo
Así, ahora que has montado el esferómetro y verificado que todo está concéntrico, es tiempo a cero hacia fuera el indicador.

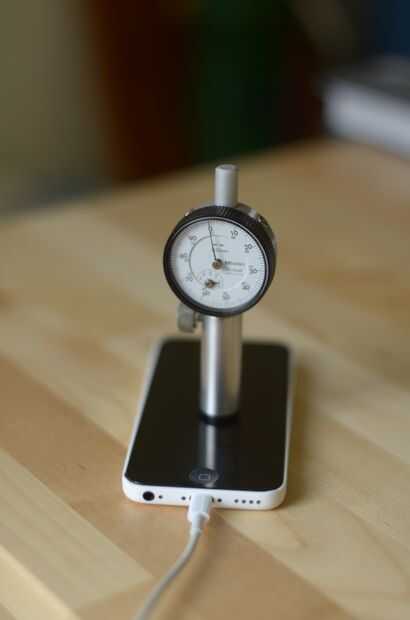

En primer lugar, busque una superficie perfectamente plana y lisa. Tradicionalmente, se utiliza un bloque de granito de tierra de la precisión, pero ya que es un instrumento de bolsillo, un smartphone de vidrio de la pantalla es justo como conveniente. Coloque el esferómetro plano contra la pantalla para que el vástago con resorte no deshacerse de su lectura. Esto va a ser la lectura de cero, así que aflojar el tornillo de mariposa asegurar el indicador en el manga y que arriba y abajo hasta que está cerca de cero la lectura de la diapositiva. Vuelva a apretar el tornillo de mariposa, luego gire el anillo de número en el dial indicador establecer exactamente a cero. Registrar la medida. En mi caso, el indicador tiene un recorrido total de 5mm. Yo cero en exactamente 1mm, como se muestra en el cuadrante más pequeño en la cara del indicador.

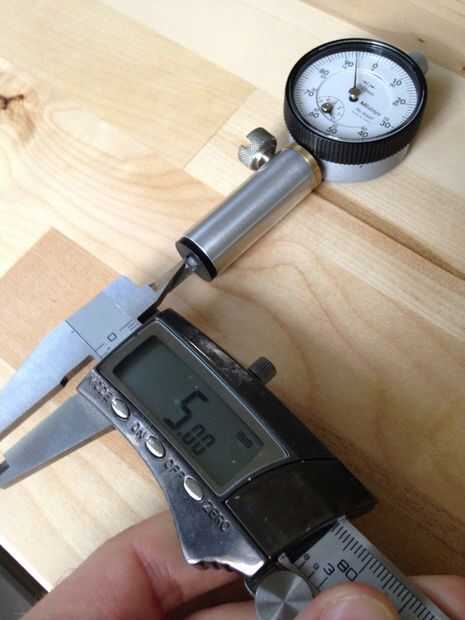

A continuación, compruebe el diámetro correspondiente en su anillo de Delrin. Voy a medir una superficie convexa, por lo que mide la identificación del anillo y consiguió 5,00 mm exactamente. Es importante al registro si su diámetro es un poco apagado, como 4.88 mm, ya afectará su matemáticas más adelante.
Coloque el extremo del esferómetro en cualquier lugar en el elemento de lente que desea medir. A veces puede bueno tomar un puñado de medidas, tanto para eliminar el error en cualquier una lectura y para asegurarse de que usted no está tratando con una lente asférica. Una vez satisfecho, anote la nueva medición y calcular la diferencia entre eso y su lectura de cero. Ahora tienes todo que lo necesario para encontrar el radio de la lente.

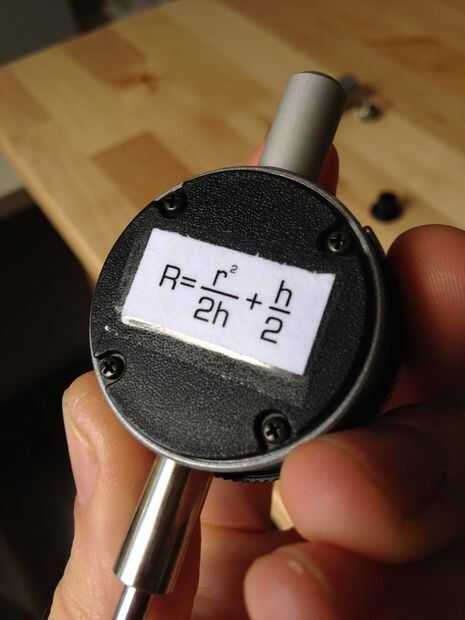

La fórmula es muy simple: R = (r ^ 2 / 2h) + (h / 2), donde "r" es el radio (no el diámetro) del anillo de Delrin y "h" es la diferencia entre la medición de cero y la lectura de la lente. Si usted está midiendo una superficie convexa, use el radio del orificio en el anillo de Delrin. Si usted está midiendo una superficie cóncava, usarás la medida exterior de la Delrin. Debería ser evidente si utiliza erróneo.
Medí el elemento frontal de mi lente de Nikon 50mm f1.4. Tiene una curva muy pronunciada, que encontré de 28,464 mm (pueden chequear mi matemáticas en la foto de arriba). Podrá decirle a ojo que algo está mal si tienes un número extrañamente grande o pequeño. Si había utilizado el diámetro y no el radio del esferómetro, habría conseguido 113.691 mm, que evidentemente es una curva muy suave.
Esto es lo que tienes que hacer. Si desea generar dibujos CAD de la óptica huérfana que encontrará, puede encontrar los radios de las superficies y medir el espesor de borde. A partir de ahí, puede utilizar la ecuación de lensmaker para encontrar su longitud focal (https://www.boundless.com/physics/textbooks/boundless-physics-textbook/geometric-optics-24/lenses-170/the-lensmaker-s-equation-615-4333/)
