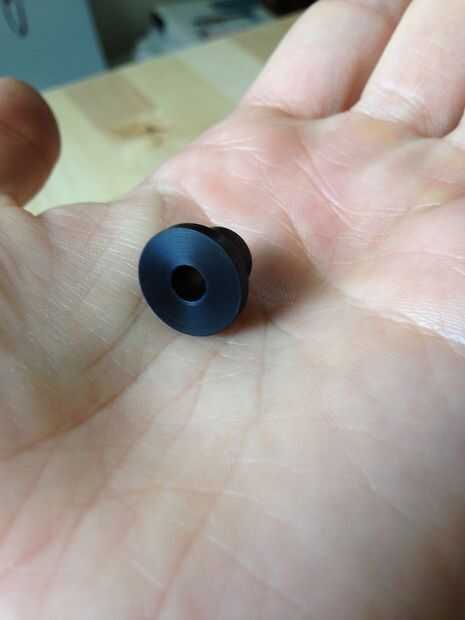

Paso 4: El anillo de Delrin
Después el indicador, esta es la pieza más crítica. Cada diámetro debe ser totalmente exacto, tanto para lecturas confiables, repetibles y concentricidad.
Elegí Delrin porque tiene muy baja fricción, máquinas muy fácilmente y tiene estrechas tolerancias bastante bien. Delrin es fabricada por DuPont, pero versiones genéricas son también conocido como acetal. También puede utilizar nylon o acrílico, dependiendo de qué materiales y herramientas tienes a tu disposición. La característica más importante es que mantienen dimensiones constantes, como los diámetros interiores y exteriores son la base de dos tercios de la información cruda utilizada para encontrar el radio de las superficies ópticas. No importa lo que usted elija, pero números métricos redondos será probablemente más fáciles de recordar y mantener el proceso tan sencillo como sea posible. Usé 5mm para el ID y 15mm para el OD, aunque estoy considerando hacer una serie de anillos de Delrin intercambiables para cualquier lente que podría encontrar.

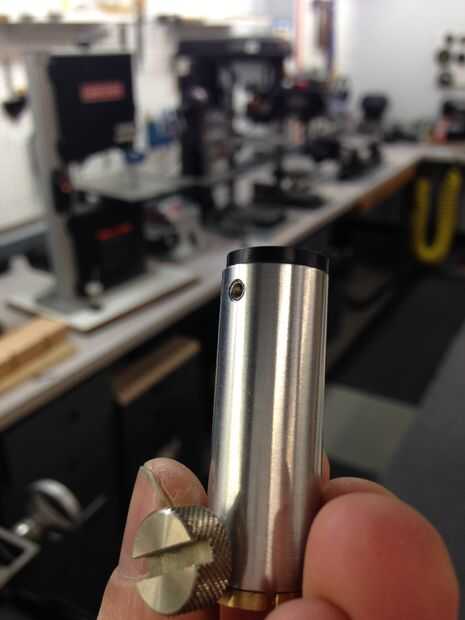

También incluí un piloto diámetro de la pieza de Delrin. Esto encaja perfectamente dentro del cuerpo principal para asegurar que todo se centra y se da el conjunto tornillo algo que muerda sin afectar las superficies importantes.
