Paso 3: Trabajar a máquina el cuerpo principal

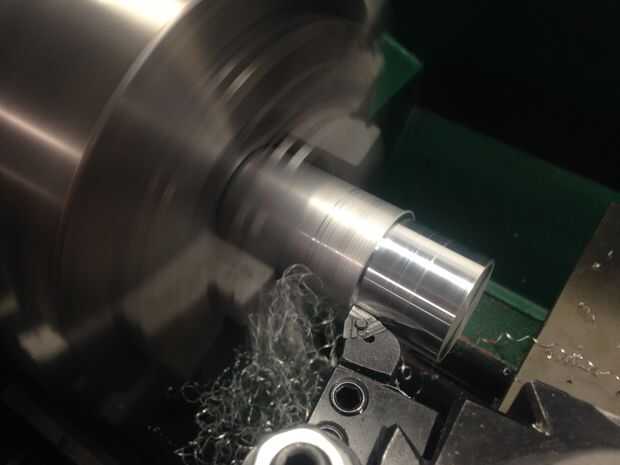

A continuación, giré el cuerpo principal de 6061 redondo de aluminio stock. En primer lugar, un agujero fue perforado a través de toda la pieza, para permitir que el vástago del indicador para pasar a través. Este diámetro no es crucial, como hay espacio suficiente para que el indicador subir y bajar sin interferencia o fricción.

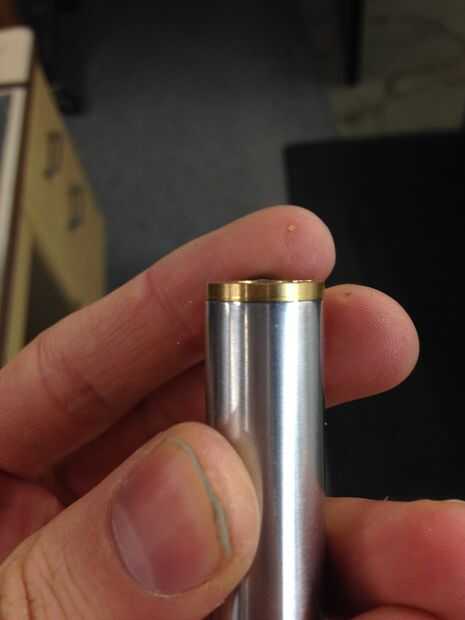

A continuación, aburrido un bolsillo para encajar el casquillo de latón y comprobado para asegurarse de que el ajuste fue ajustado. Demasiado juego a deshacerse de las mediciones. También es importante que la cara en que del latón se sentará ser totalmente cuadrada, para la misma preocupación de exactitud.
He hojeado la pieza en el mandril y el bolsillo aburrido del otro, más pequeño en el extremo opuesto. Esto va a ser para el anillo de Delrin que va a quedar sobre el vidrio. Este diámetro está abierta a interpretación. Hice un nominal. 250", pero como coinciden con el diámetro de la pieza de acoplamiento, usted va a estar bien.

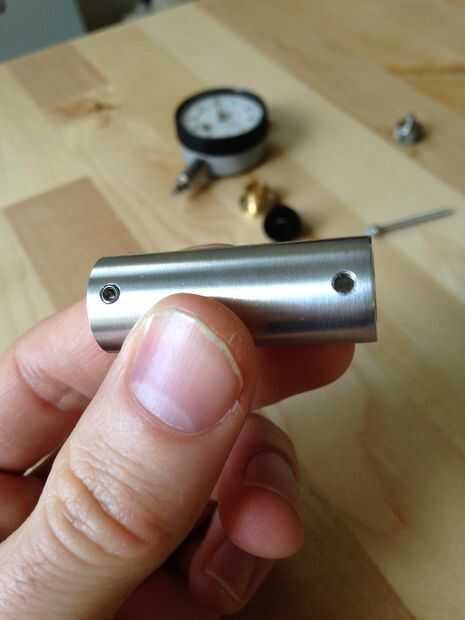

El otro trabajo que tienes que hacer es ejercicio y toque dos agujeros para fijar el casquillo de latón y el anillo de Delrin. Había aprovechado dos agujeros para roscas de M3, ya que ofrecen un buen equilibrio del tamaño y poder. Decidí usar un tornillo de fijación para sostener el Delrin, y un tornillo de mariposa para el latón para hacerlo fácil ajustar la altura del indicador según sea necesario.
