Escultura de estructura química del LED (4 / 6 paso)

Paso 4: Empezar a construir su molécula: elemento 7 segmentos

Este paso es complicado porque tienes que entender de displays de 7 segmentos como trabajo.

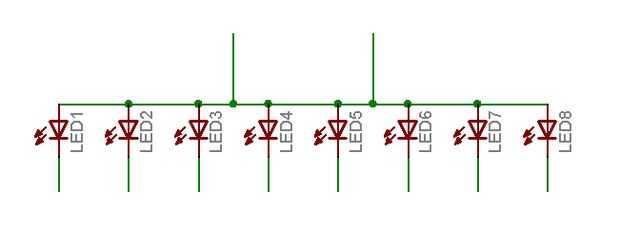

En una pantalla de 7 segmentos de ánodo común, tiene 8 pines que se corresponden con las "luces" 8 (7 segmentos + 1 punto decimal) y 2 pines de la fuente (son redundantes).
1) conectar las clavijas de alimentación a una fuente positiva

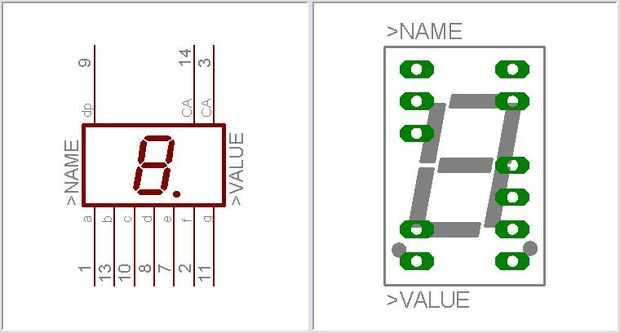

2) Conecte los pernos restantes para negativo (tierra) a la luz hasta el segmento correspondiente. Ver segunda foto para una ilustración.

Así que si se va a escribir la letra O, molido todo pero el pin corresponde al segmento medio. Si se va a escribir la letra F triturado todos los pernos excepto la parte inferior y los segmentos de dos de la derecha.

Aquí es la técnica que utilicé para conectar los displays de 7 segmentos (ver la primera imagen)
1) doblar las patas de alimentación plana hacia adentro.
2) Inserte un cable (tal vez un resistor o LED pierna) a través de los pines doblados y soldar en su lugar. (cuarta foto)
3) cortar los pernos que no quieren tierra tierra (aquel que corresponde al segmento que no enciende)
4) doblar las patas restantes juntos hacia el centro.
5) colocar el otro cable esta vez encima de los pernos restantes. Soldar en su lugar. (cuarta foto)

Terminarás ingenio un 7 segmentos display con dos cables sobresale. Conecte en su molécula como harías con un LED. Tenga cuidado con la polaridad!
