Escultura de estructura química del LED (3 / 6 paso)

Paso 3: comenzar a construir su molécula: esqueleto de carbono

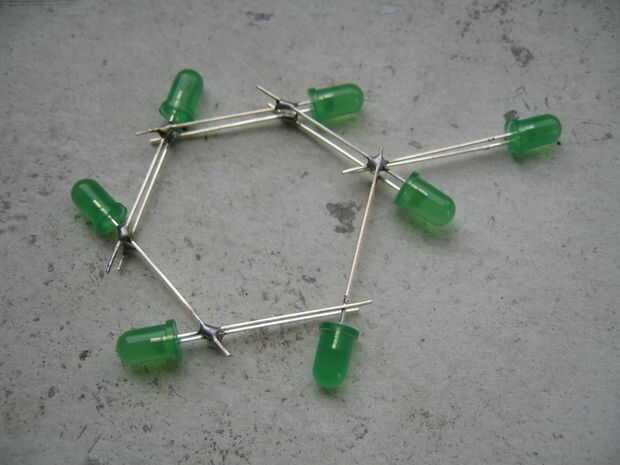

Aquí es la técnica utilizada para unir los LEDs para formar un anillo de benceno (la parte hexagonal). Puede utilizar la misma técnica para crear cadenas de LEDs en cualquier forma.

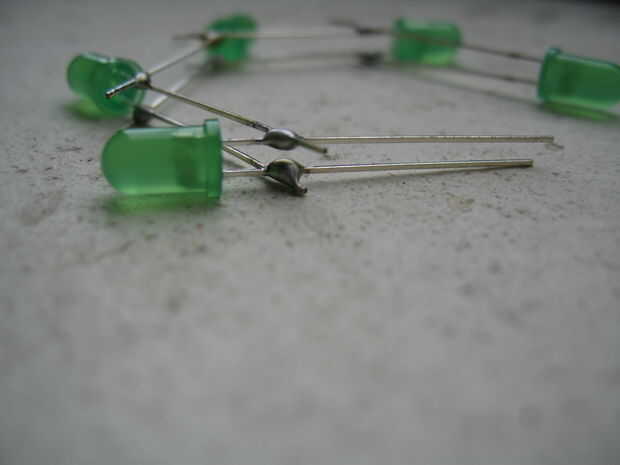

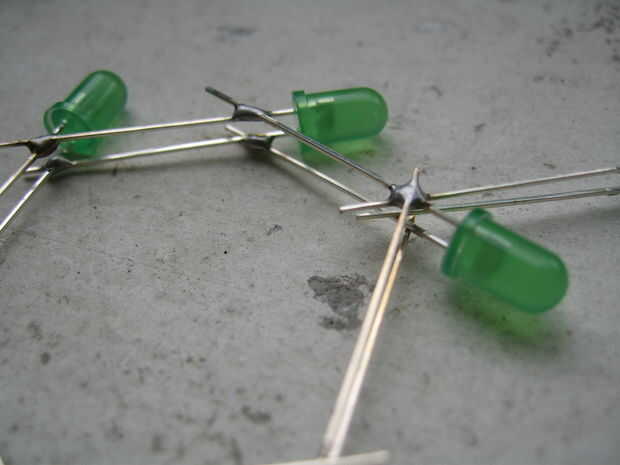

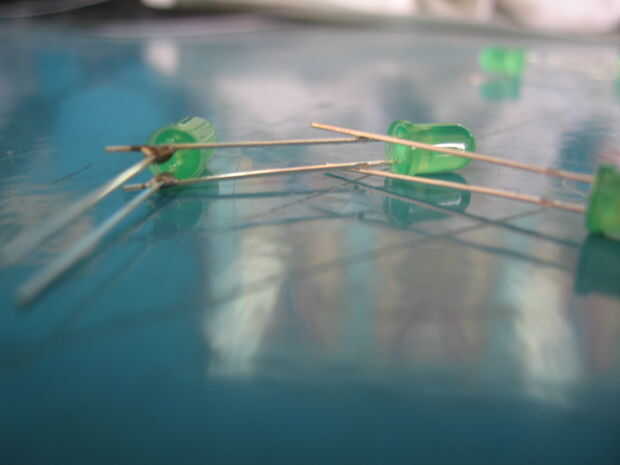

Tomar dos LEDs y poner para arriba como se muestra en la primera foto. Usted puede tener los LEDs formar cualquier ángulo, pero puesto que esto sería parte del anillo del benceno, son ángulo de 120 grados. Apretando las piernas juntas como esta fija les en lugar así que va a ser fácil soldarlos.

Nota: no olvide soldar entre sí las patas de la misma longitud. Lo que me refiero es a soldadura de tal manera que queden paralelas. Por Convención, pongo la pierna (positiva) más largo en la parte superior.
También tenga cuidado de no que las soldaduras en contacto, con eficacia un cortocircuito hacia fuera. Compruebe si funciona mediante la aplicación de voltaje a través de las piernas. Todos los componentes deberían iluminarse.

Continuar el proceso hasta obtener la estructura deseada, parando cada cierto tiempo para ver si todavía se enciende para arriba. A continuación voy a mostrar cómo poner la pantalla de 7 segmentos, así como compartir la técnica que utilicé en las partes "complicadas".
