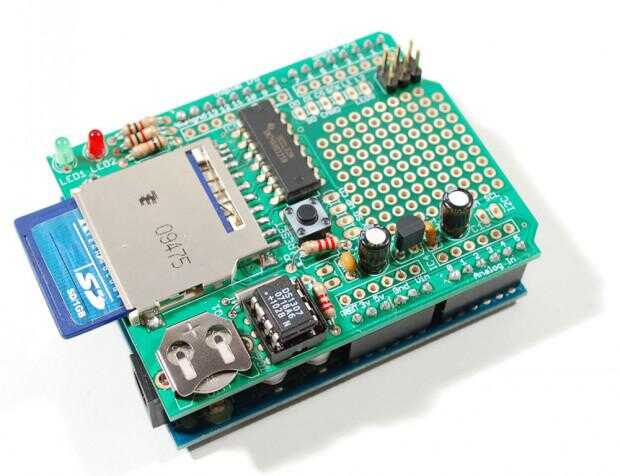

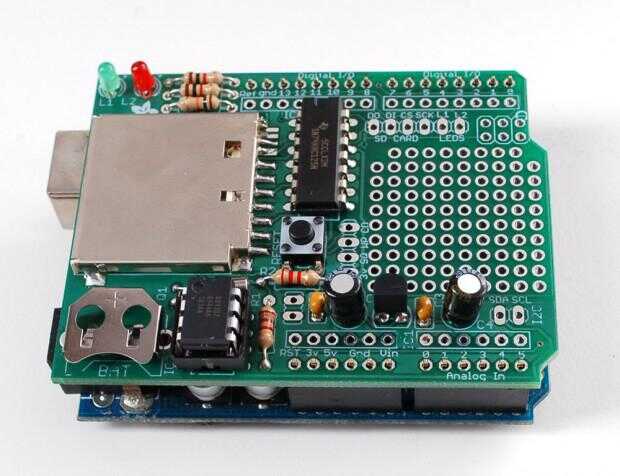

Paso 4: Soldar el kit!
El kit de soldadura juntos
 | ¡ Prepárate para montar el kit de comprobando la lista de piezas y verificar que tiene todo lo! A continuación, calentar el soldador y claro fuera de tu mostrador. Coloque la placa de circuito en un tornillo para que fácilmente puede trabajar en él |

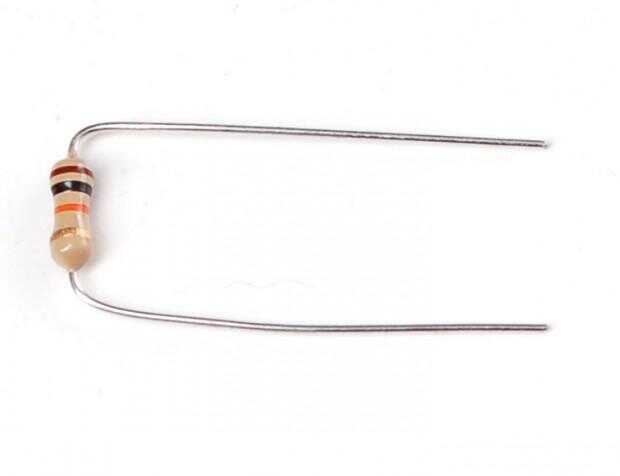

 | La primera parte que vamos a soldar es una resistencia de 10K. El resistor de 10K es a rayas marrón negro naranja oro. Doble la resistencia en un elemento básico como se muestra. |

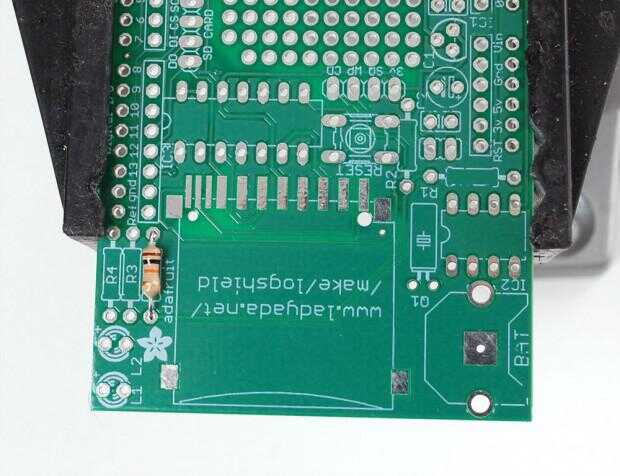

  | Colocar la resistencia en el lugar marcado con R5. Resistencias no tienen polaridad que significa puede poner en 'de cualquier manera' y que funciona muy bien. Doble las patas de alambre hacia fuera para que se sienta la resistencia contra lo PCB. Esta resistencia es necesaria para mantener la tarjeta SD desactivada cuando no esté en uso - esto evita que accidentalmente escribe en la tarjeta que podría scamble! |

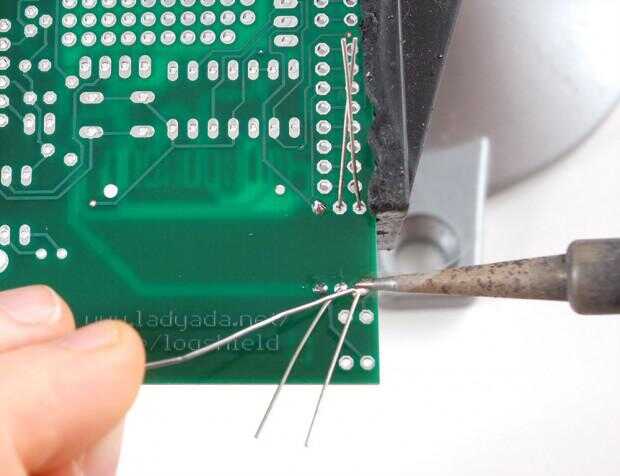

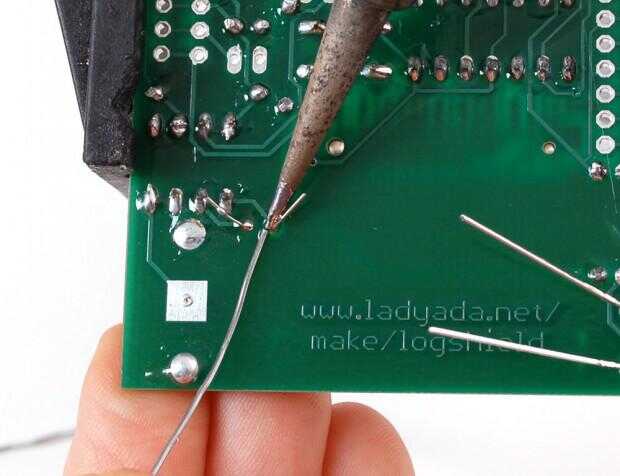

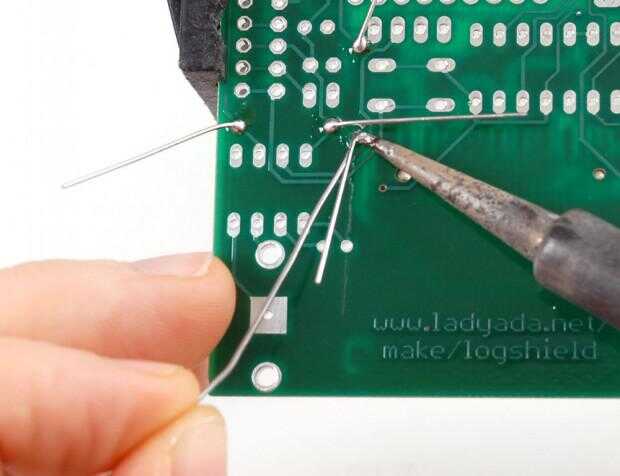

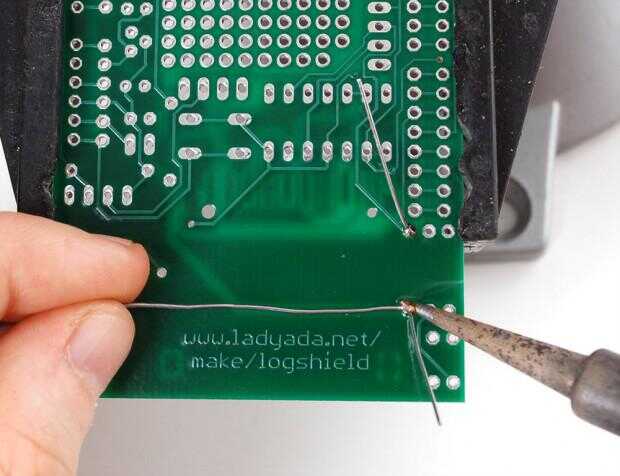

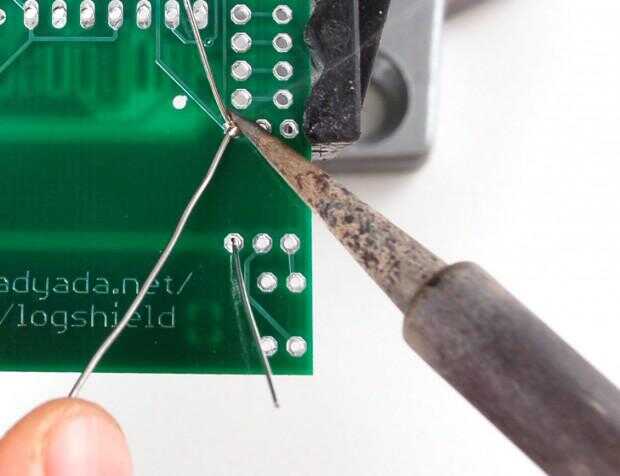

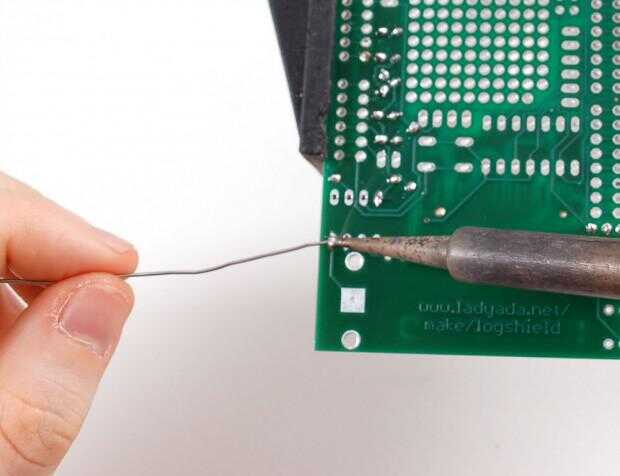

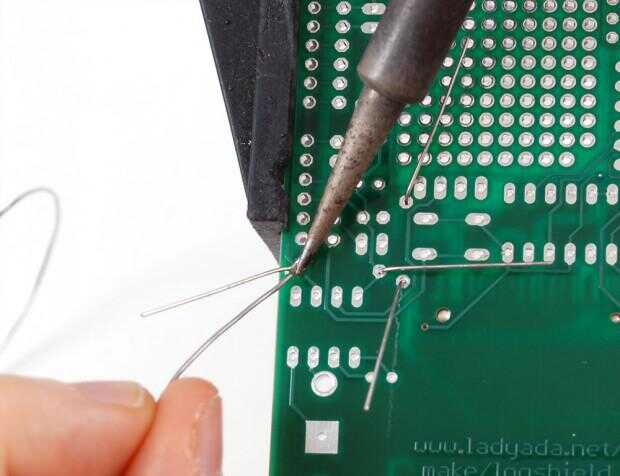

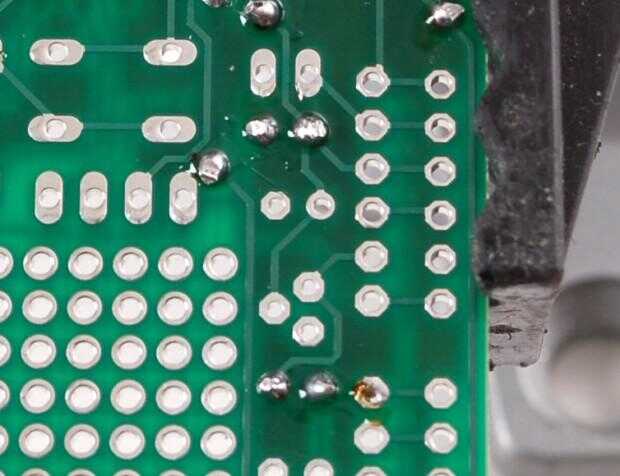

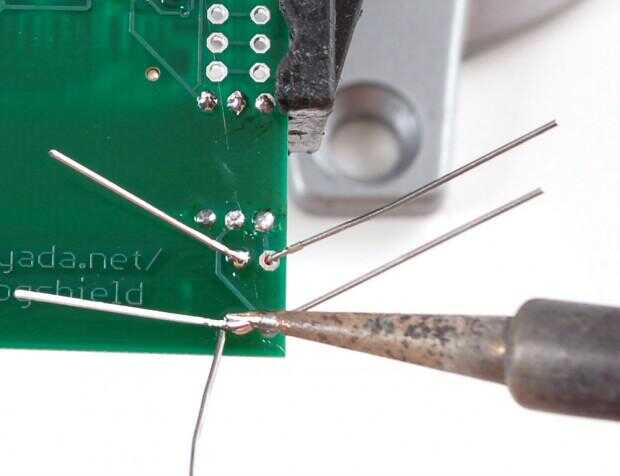

  | Voltee el PCB. Con su Cautín, mantenga caliente tanto la almohadilla (el anillo plateado alrededor del agujero) y cable () al mismo tiempo durante 2 ó 3 segundos. Luego meter el extremo del cable en crear una Junta de soldadura agradable. Hacer esto para ambos conductores. |
  |

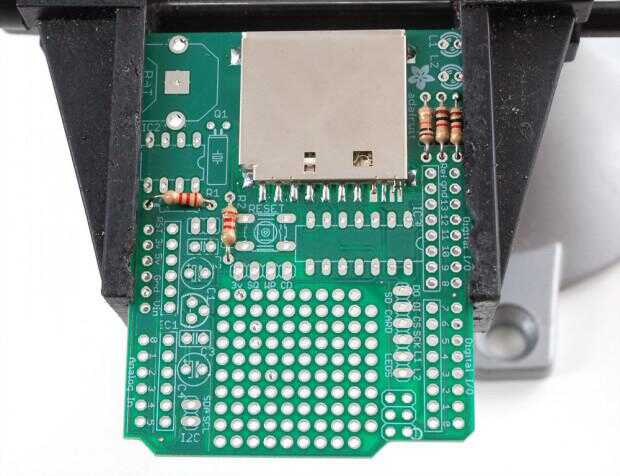

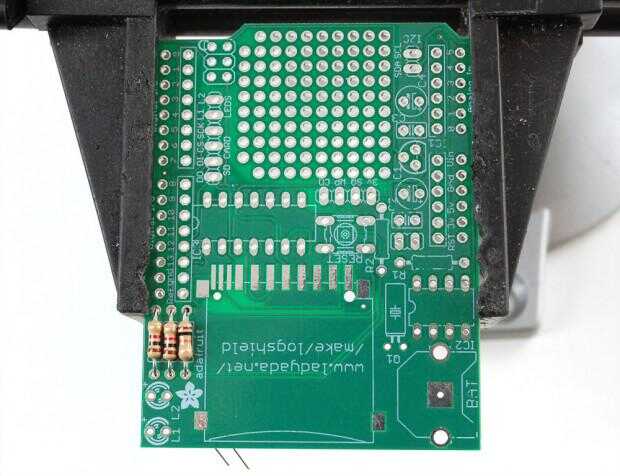

Las dos resistencias son 1,0 K - las tiras de color marrón negro rojo oro.
Doblar y colocar en las ranuras como R3 y R4

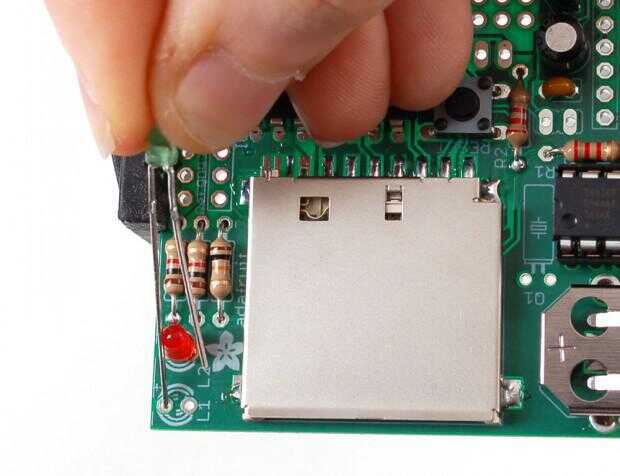

Estas resistencias de ajustar el brillo de lo dos indicador rojo/verde LED

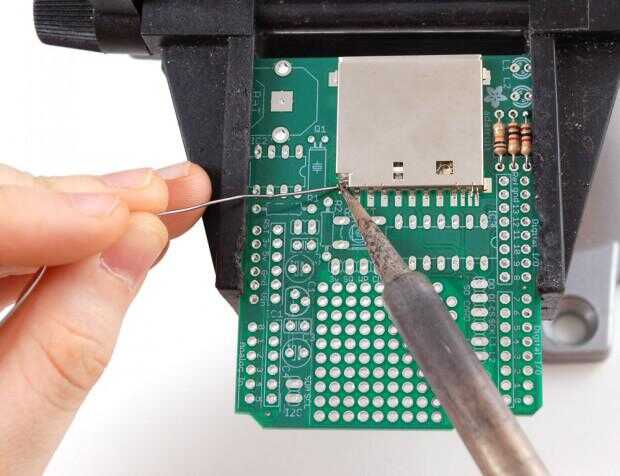

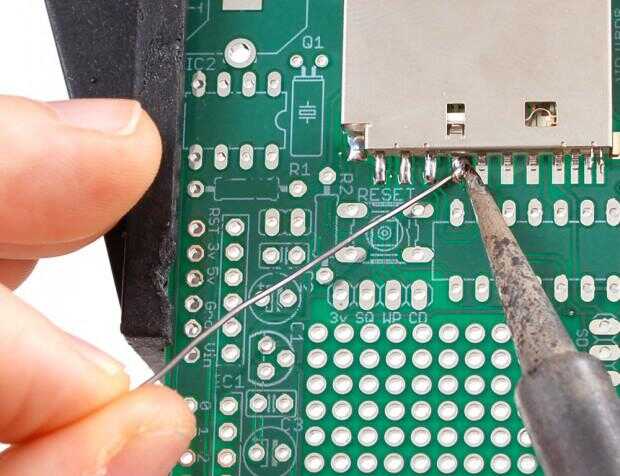

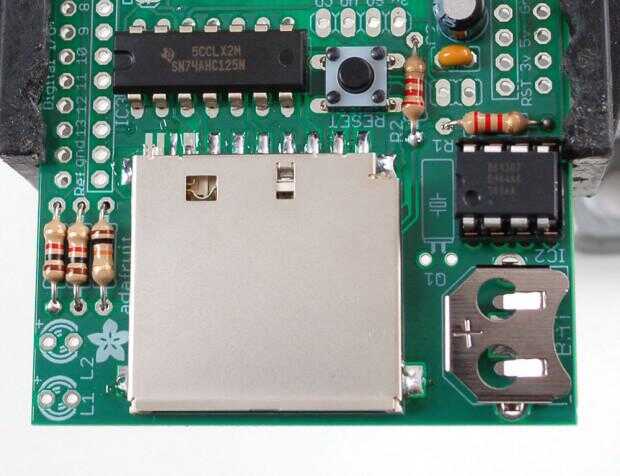

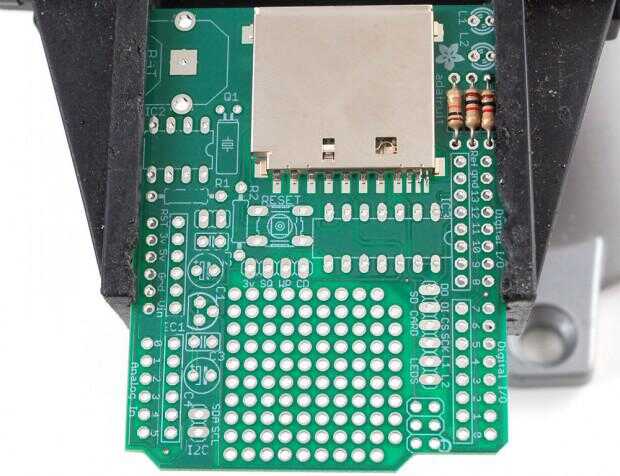

Una vez que usted se siente cómodo con las resistencias, permite hacer el titular de la tarjeta SD. El titular es para montaje en superficie (no hay cables que pasan por el tablero) pero el espacio es muy abundante, por lo que no será difícil.
El titular tiene dos protuberancias que 'encajen' en el PCB. Asegúrese de que los baches se dedican y el titular está sentado plano.

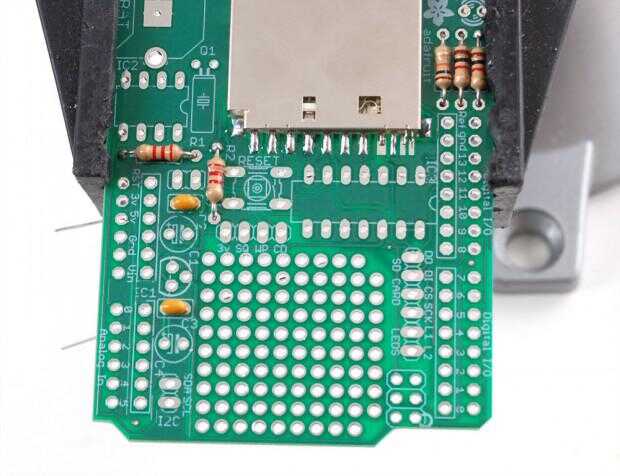

Ahora a soldar en las dos resistencias de 2,2 K (rojo rojo rojo oro) en las dos ranuras como R1 y R2
Estos dos resistores se utilizan en las líneas de datos del chip RTC.

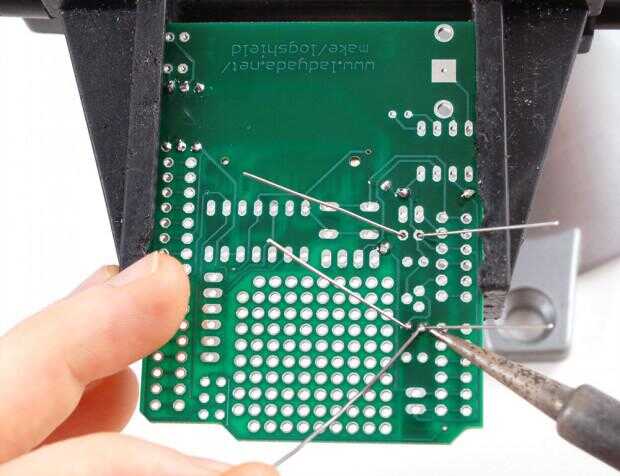

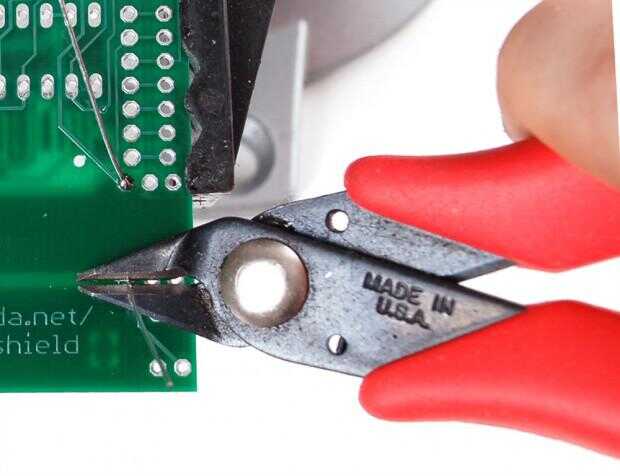

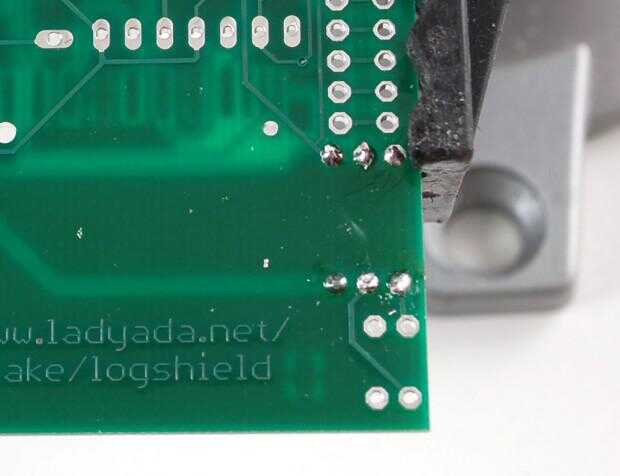

La soldadura de las resistencias utilizando su resistencia ahora experto habilidades de soldadura
A continuación vamos a instalar los cerámica amarillo dos capacitores C1 y C3. Condensadores de cerámica no son polares por lo que pueden colocarse de cualquier manera y funcionan bien.
Doblar hacia fuera los cables como las resistencias para mantenerlos plana contra el PCB

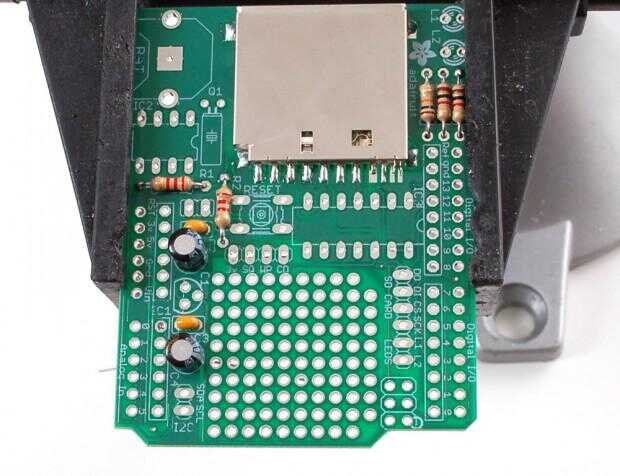

A continuación son los condensadores electrolíticos C1 y C4.
Los condensadores electrolíticos están polarizados y deben ser colocados correctamente. El cable más largo del condensador es el positivo (+). Asegúrese de que este conductor se coloca en el agujero marcado con un +.
Mirar cuidadosamente antes de soldar para asegurarse de que tienes esta parte derecha!

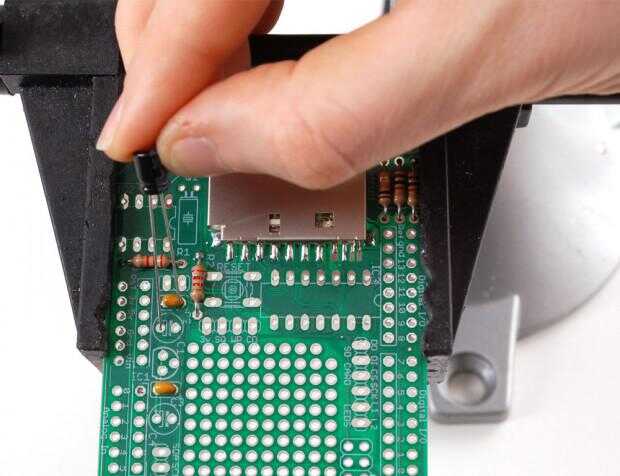

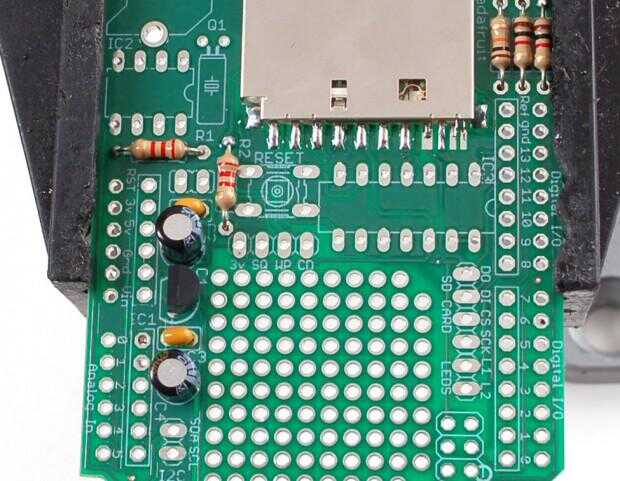

Luego se sueldan en los 3.3v regulador. El regulador está en un paquete de la a-92, con tres patas y una pieza de plástico semi-cilíndrica.

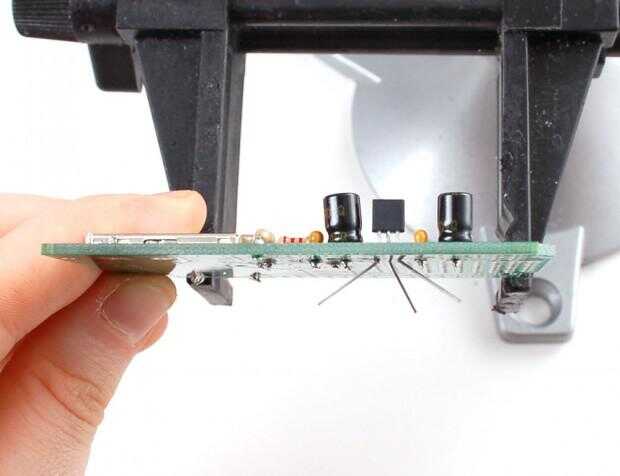

Introducirlo en el lugar marcado con IC1. Debido a la forma de que las almohadillas están dispuestas hacia fuera, la costumbre del regulador se sientan contra el PCB. Eso es OK, debe quedar para arriba un poco. Asegúrese de que el lado plano del paquete coincide con el contorno en la serigrafía

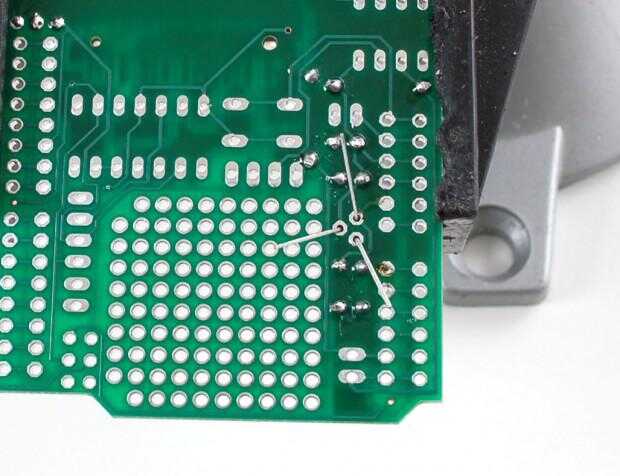

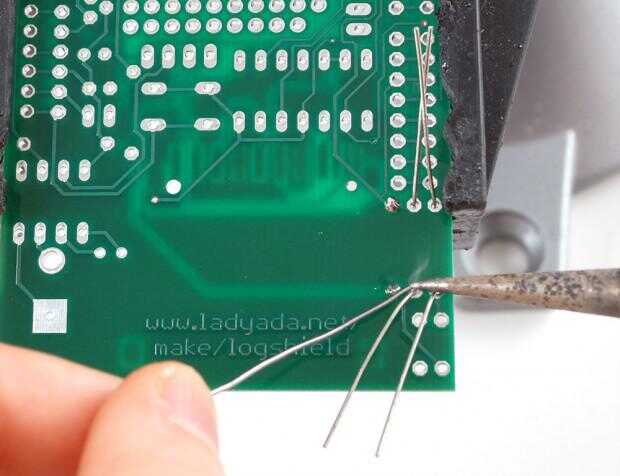

Soldadura y ajuste los tres conductores
A continuación vamos a colocar y soldar el zócalo de 8 pines.
La toma es para proteger el chip del reloj y lo que es fácil de insertar y quitar. Desafortunadamente, cada a menudo no debe quitar que significa que poner esta parte no es siempre preferible. Si el loggershield va a ser utilizado en un lugar donde puede ser noqueado el chip, puede que desee omitir la toma y a soldar el chip en
La toma tiene una pequeña muesca en un extremo. Esa muesca debe coincidir con el que está en la imagen serigrafiada en la placa de circuito. Esto le ayudará a colocar el chipin correctamente más adelante. En esta foto la de la izquierda
Puede que necesite uno de los pines de soldadura del encaje mientras lo sujeta que con un dedo (o cinta) las piernas no son lo suficientemente largos para doblarse en el lugar.

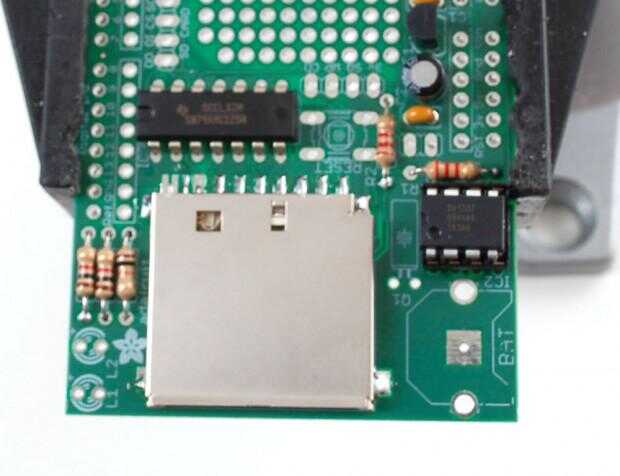

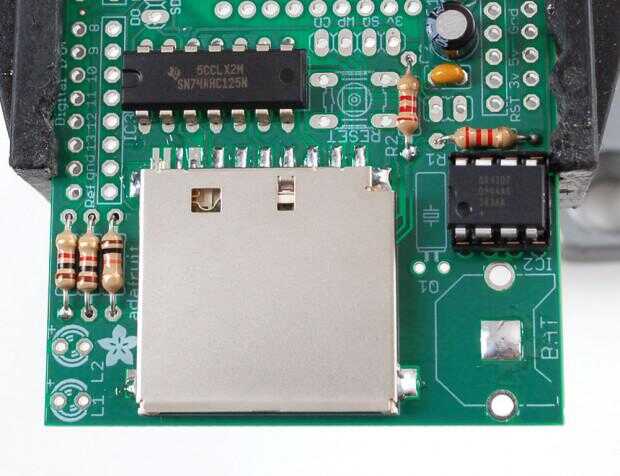

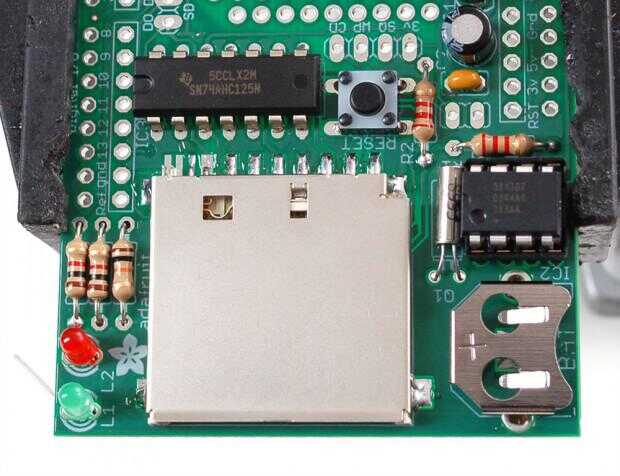

Ahora puede colocar IC2 chip RTC DS1307 en la toma de doblando suavemente las clavijas de la manera que alinee con la toma y el punto y la muesca en el chip en el mismo lado que la muesca del zócalo. El RTC es lo que mantiene el tiempo cuando la energía está hacia fuera, es un microcontrolador muy muy muy baja potencia y cristal que mantendrá tiempo durante años en una celda pequeña moneda. De esta manera puede mod su reloj con facilidad y no tener que reiniciar después de pérdida de energía.
El siguiente chip IC3 es el CD4050 que es el 3.3V señales de chip de búfer que convierte los 5V de Arduino a los 3.3V Tarjeta SD
IC debe colocarse de cierta manera, o no funcionan. Asegúrese de que obtener este derecho porque si la parte está en mal es un dolor real para arreglar!
En un extremo del chip es una muesca redonda. En esta foto la de la derecha. Asegúrese de que esta muesca coincida con el silkscreen debajo donde hay una muesca redonda similar. En thie foto la de la izquierda

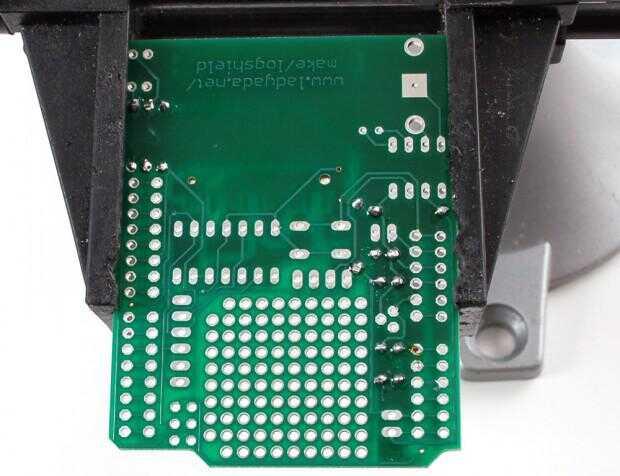

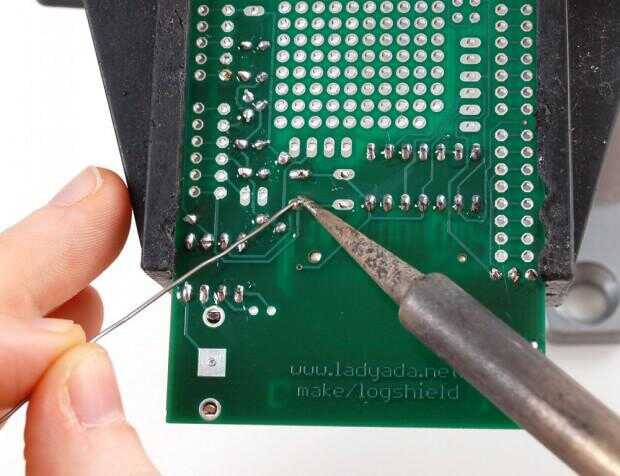

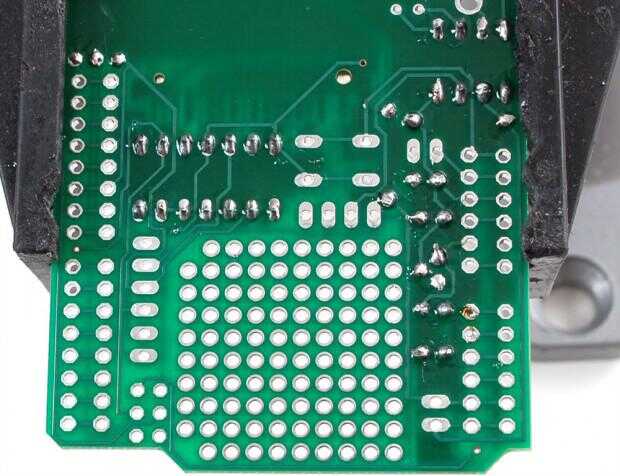

La soldadura en todos los pines del chip

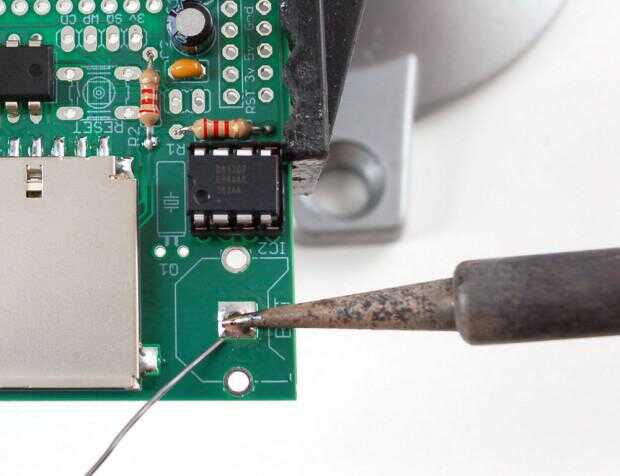

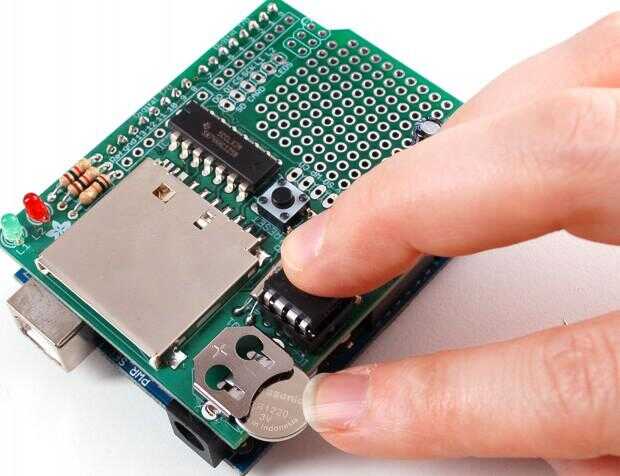

En primer lugar, derretir un poquito de soldadura en la ficha de centro del portapilas BAT. Esto hará buen contacto con la batería.
Lugar ahora el portapilas de 12mm moneda BAT 6 mm botón de RESET. El botón es una pieza simétrica por lo que puede ir de dos maneras. Línea de las piernas del metal con los orificios de la placa de circuito y encájelo en. El botón debe quedar plana contra la placa de circuito.

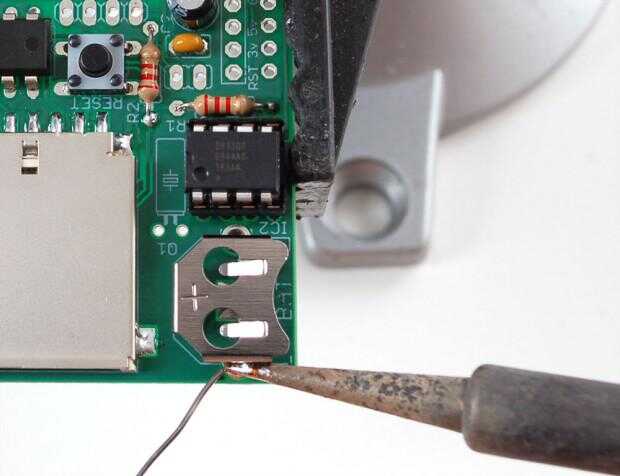

Tachuela de la soldadura de un lado del soporte de la batería para que no caiga hacia fuera cuando usted voltee.

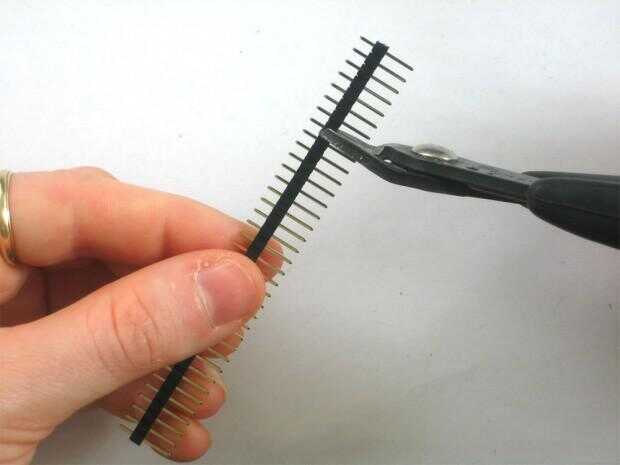

A continuación, romper la tira de 36 pines en secciones más pequeñas para que el escudo puede colocarse en el Arduino. Puede usar pinzas o cortadores de diagonal.

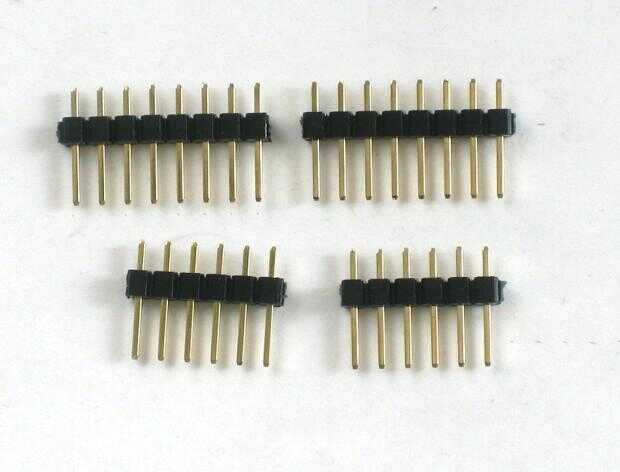

Usted podrá ajustar perfectamente la tira larga en 2 tiras de 8 pines y 2 tiras de 6 pines.

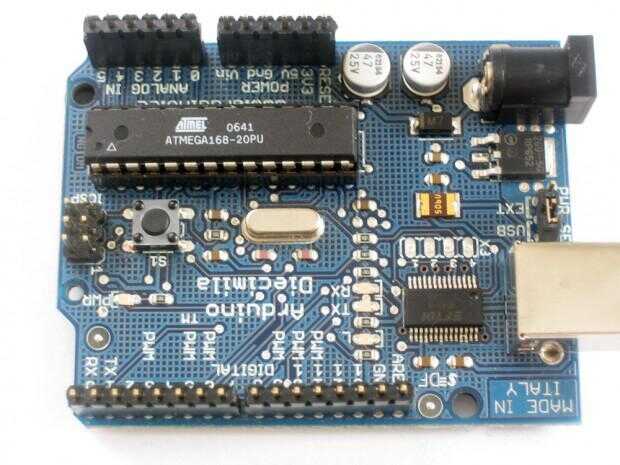

Poner el escudo en la parte superior del Arduino, por lo que la cabecera del hombre se alinee con los agujeros de la soldadura.

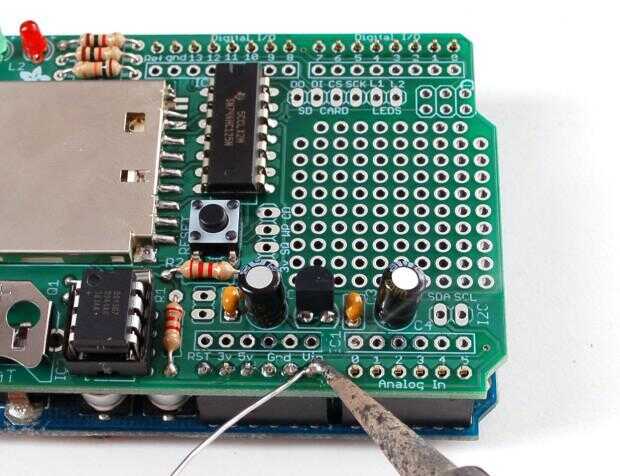

La soldadura de cada pin de la cabecera del hombre. Mantener el escudo en el Arduino para hacer el trabajo fácil.
Una vez que termines, puede quitar el escudo de la Arduino.
