Escudo de registrador: Registro de datos para Arduino (3 / 6 paso)

Paso 3: Compruebe la lista de piezas


Lista de materiales

Imagen Nombre Descripción Información de la parte Qty


IC1

3,3 v regulador de voltaje lineal, la corriente de 250mA

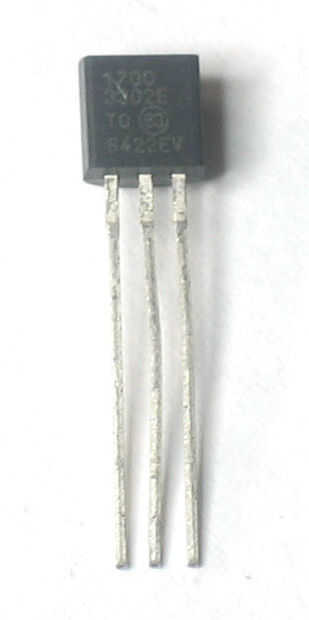

MCP1700-3302E/a1



IC2Reloj en tiempo realDS13071
IC3

Desplazador del nivel para tarjeta SD

Si no tienes esta parte, probablemente tienes un kit v1.0. Ver la lista de piezas

74AHC1251

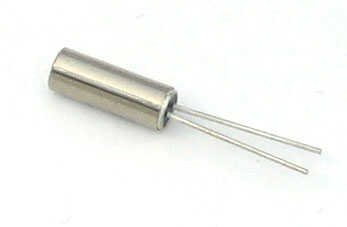

Q132.768 kHz, 12.5 pF cristal de relojCrystal genérico 32,768 KHz1


Titular de la tarjeta de SD/MMC
Tyco 2041021-3
1

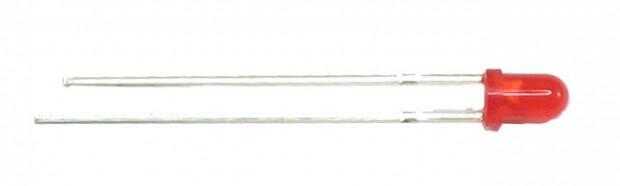

LED13 mm rojo LEDGenérico1


LED2

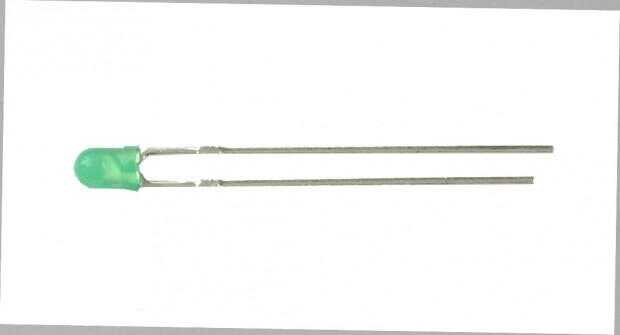

LED 3mm verde

Genérico1
R5

Resistencia de 10K 1/4W de 5%

Marrón, negro, naranja, oro

Genérico1
R3, R4

Resistencia de 1,0 K 1/4W de 5%

Marrón, negro, rojo, oro

Genérico2
R1, R2

Resistencia de 2,2 K 1/4W de 5%

Rojo, rojo, rojo, oro

Genérico2


C2, C3

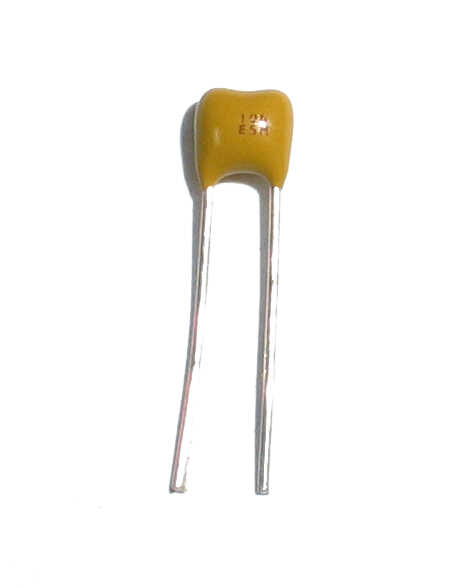

0.1uF condensador de cerámica (104)

Parece engañosamente la 0.01uF condensador de cerámica!

Genérico2

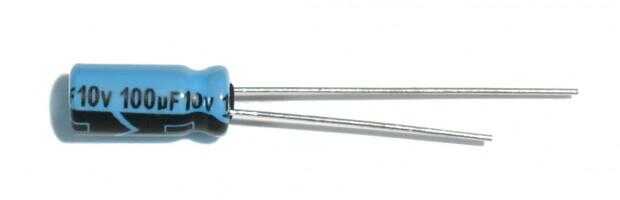

C1, C4100uF / 6V o capacitor mayorGenérico2

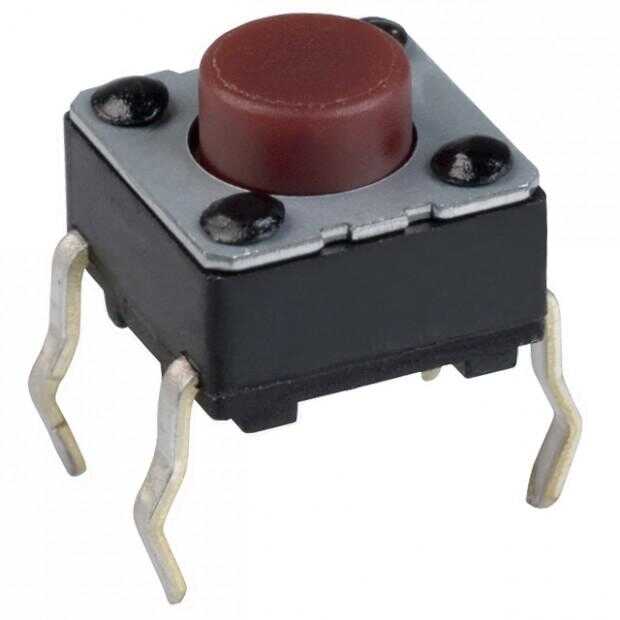

Restablecerinterruptor táctil de 6mmB3F-10001

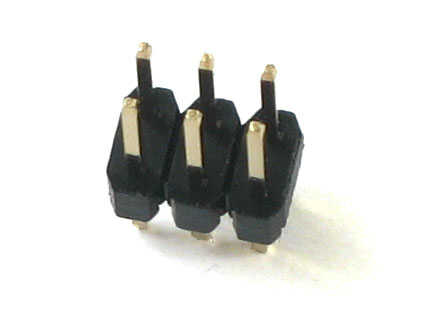

ICSP6 pines ICSPGenérico1


Jefe varón del pin 36 (1 x 36)Genérico1


BATTcelda de moneda de litio de 3V de 12mmCR12201

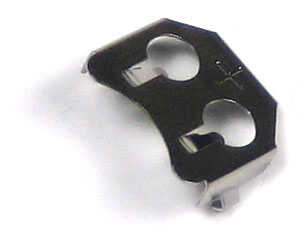

BATT'soporte de célula de moneda 12mmKeystone 30011PCBPlaca de circuitoAdafruit Industries1
