Escudo de combinación de cargador/programador de ArduinoISP (4 / 7 paso)

Paso 4: Rellenar la placa perforada (sin conectores principales todavía)

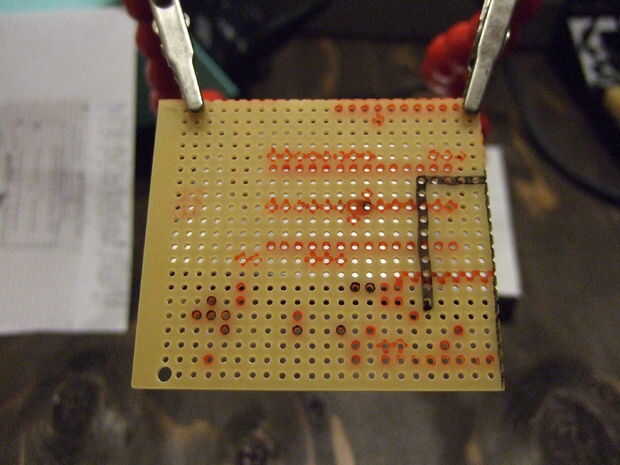

Doble comprobé todo, aunque triple comprobación parece el camino a seguir ya que todavía tenía algunos errores que por. Sin embargo, marque las ubicaciones de todas las partes (puntos rojos), las interrupciones de la pista (cruces rojas) y el contorno de la Junta en la parte superior de la Junta de tira. En la figura las marcas negras son marcas viejas o errores que yo "a oscuras" para que yo pude ignorarlos para lo que eran. No demasiado bonita, pero la marca sirvió su propósito. Para recrear este trazado, utilice la versión en papel del paso 3 y no las figuras que se muestra aquí, para evitar la duplicación de los errores que tuve que arreglar.

Tomé mi Serrucho y cortar el contorno de la Junta de tira escudo. Con el archivo los bordes y aplicarles posteriormente inspeccionados todos los bordes para asegurar que no hay rastros fueron en corto.

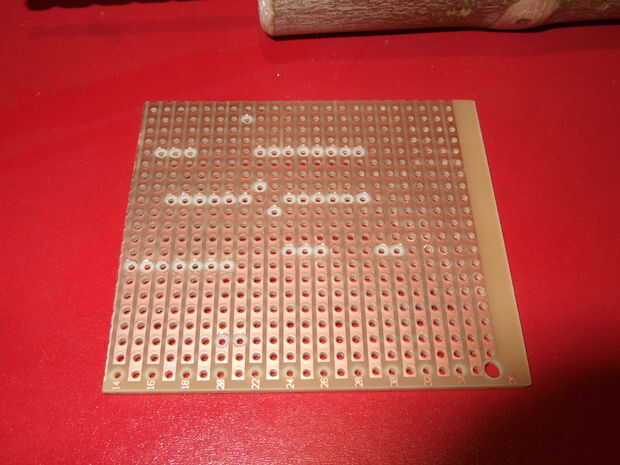

Luego tomé mi cortador de fantástica pista DIY y poner todas las interrupciones de la pista en el tablero. Para no confundirse, cada ahora y después pegué un alambre por un agujero marcado desde la parte superior para fácilmente hacer un seguimiento de las ubicaciones correctas.

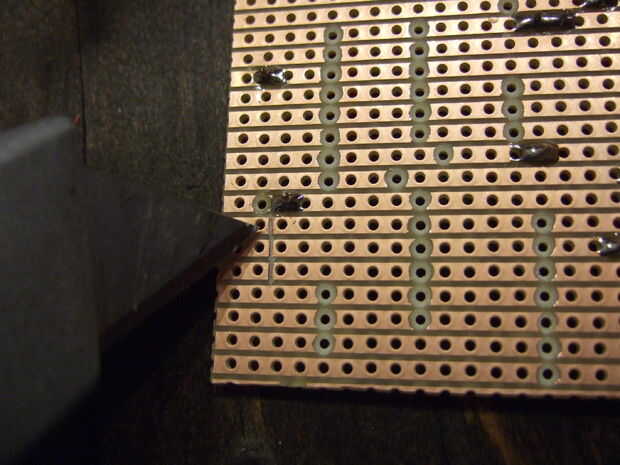

Para crear el interruptor S1 con puentes de moda antigua, determina la ubicación de los contactos del interruptor y con la alfombra cuchillo con cuidado corta los 3 rastros entre cada uno de los dos agujeros de la conector. El conector de la 2 parte posteriormente fue soldado en la placa para que el puente podría salvar la interrupción. Confirmó que la pista fue completamente interrumpida por probarlo con el voltímetro.

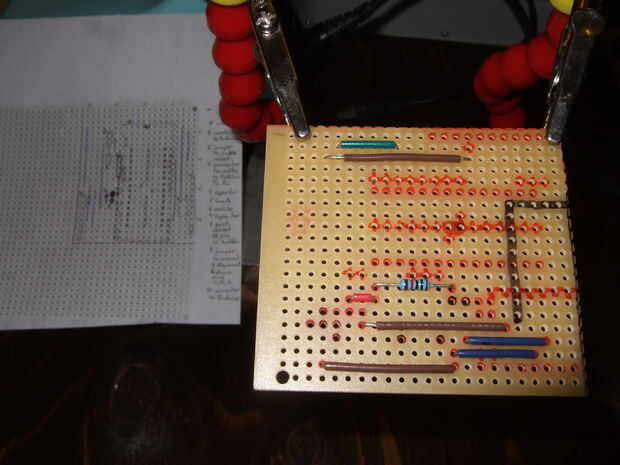

Cuando terminaron todas las interrupciones, me mudé a poner los cables del puente y la resistencia en el tablero y soldadas a las pistas. Elegí rellenar la junta con las piezas de la altura más baja primero. Esto me permitió poner el tablero en su parte posterior para soldar. Poco a poco movió a mayores y mayores los componentes utilizando la misma estrategia hasta que terminé.
