Escudo de combinación de cargador/programador de ArduinoISP (3 / 7 paso)

Paso 3: Crear el diseño de la Junta de tira

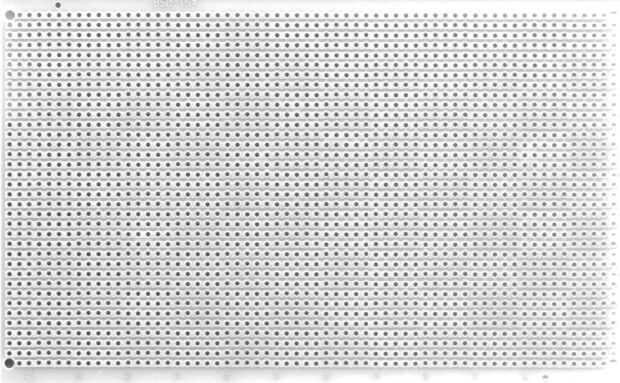

hice una copia de mi tablero vacío tira, que estoy mostrando aquí sólo como una oportunidad de descarga conveniente y comenzaron a transferir el esquema sobre el papel. Prefiero papel de vieja escuela, pero hay programas como VeeCAD que puede utilizar para crear su diseño de Junta tira así.

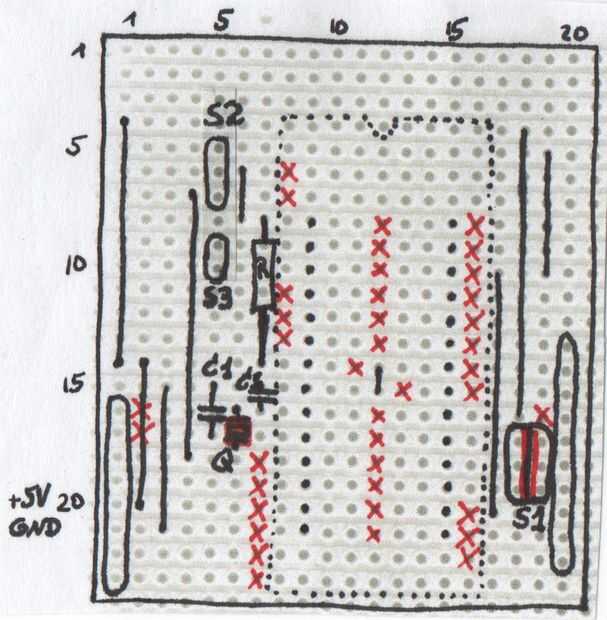

En la figura de diseño los óvalos representan "interruptores de puente" o conectores, las líneas representan los cables de puente, la línea punteada representa el zócalo del IC y el X de color rojo y las líneas representan interrupciones de pista. También dibujé los componentes electrónicos en la figura, la cosa naranja es el Cuarzo oscilante.
Para crear este diseño, empecé con los conectores que conectan la Junta de tira con el Arduino, es decir, las formas larga ovaladas en la inferior izquierda y derecha. Estos conectores determinan la anchura máxima que quería utilizar.
Hice un punto para verificar si los orificios de la Junta de tira coinciden con los conectores de mi Arduino Uno R3. ¿Y adivinen qué? No lo hacían. Al menos no todos. La sección de conexión que contiene pines de Arduino 0 - 7, es decir, el Rx y Tx pines, se compensó hacia abajo con respecto a la orientación de dibuja se muestra con 0,05". Esto hizo imposible conectarse directamente la Junta de tira (agujeros de 0,1") a todos los conectores Arduino usando un enfoque de tipo escudo. Como una solución fácil y realmente conveniente he decidido conectarse a Rx y Tx usando cables como veremos más abajo.
Después de fijar las ubicaciones del conector, coloqué la rápida Conecte el zócalo del IC, a continuación, los puentes de alambre y las otras partes primero en papel, entonces, para probar cosas, en realidad. He intentado hacer un buen uso de las huellas que se encuentran en la Junta de tira. Es la idea de usar una tabla de la tira en el primer lugar.
Finalmente decidí donde poner las interrupciones de rastro. En la figura de diseño que una interrupción está representada por la X roja o en la línea de rojo/negro que divide del interruptor S1. Estos se extraen de la parte superior, pero se implementan desde la parte inferior. Cuidado con poner en los lugares correctos.
Tenga en cuenta que hay un puente de hilo debajo del zócalo del IC. Este puente de alambre fue acortado para no penetrar en la Junta. Sólo está presente en el lado de la pista de la Junta.
También tenga en cuenta que la figura del diseño es correcta, pero las fotografías pueden tener un error o dos, que he intentado resaltar con notas pop-up. Por ejemplo tuve una interrupción de pista extra en mi consejo real. Fácil de arreglar, pero evitable si revisas todo cuidadosamente.
