Escáner 3D: Pi FabScan (2 / 11 paso)

Paso 2: Calibración, uso y manejo básico

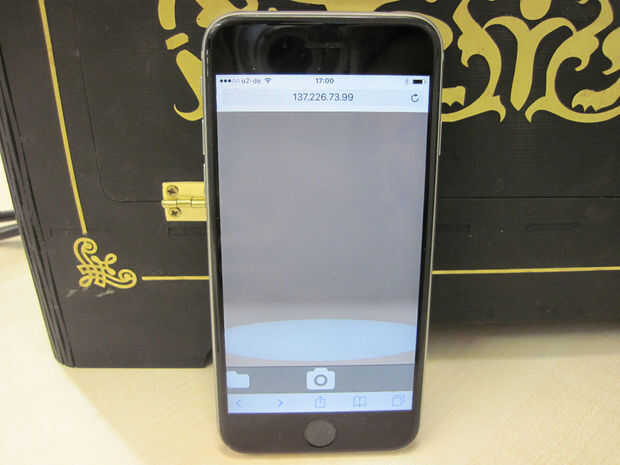

El FabScan Pi se conecta con un cable de ethernet con la red. Escribiendo su IP dirección en el navegador le permiten controlar la FabScan. En la ventana de la base puede buscar exploraciones viejo en la carpeta de la izquierda o hacer un nuevo escaneo con el botón en el centro (a la izquierda es un botón de compartir para la descarga de una exploración de si uno está cargado).

El Laserline debe pasar por el centro de la mesa giratoria, ser tan aguda (delgado) como sea posible y debe ser vertical en la placa base. Mientras que la cámara se ve vertical en la pared posterior en una línea con el centro de placas giratorias, la laserline debe estar en alrededor de 57 grado a esta dirección de la cámara.

A partir de una exploración nueva abre una ventana de vista previa y un slider para el control. Al principio usted puede controlar la posición de la cámara: el punto de mira un poco verde en la ventana de vista previa debe horizontal en el centro de la placa giratoria y vertical en el borde superior de la misma, por lo menos que trabajó para mí :-)

Para cambiar la posición que se puede utilizar los tres muelles montados tornillos que sujetan la placa de la cámara y vivienda juntos.

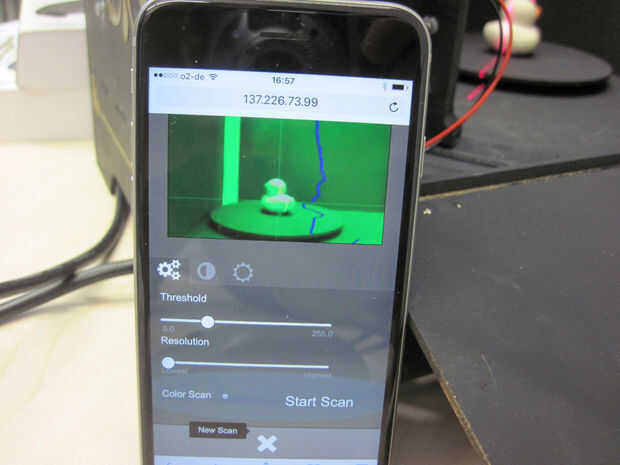

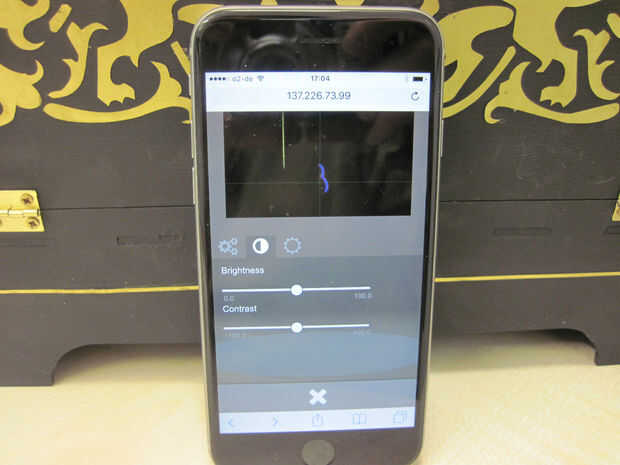

Después de esto usted está listo para escanear. Las tres hojas de parámetro de control primero el umbral para la detección de la laserline y resolución de la exploración, los otros dos conjuntos son para leds RGB de color etc. para un análisis de color.

A continuación he diseñado una cubierta nueva (más pequeña). Pueden cambiar algunos parámetros como el ángulo entre la línea de vista y láser cámara en software, pero para hacer las cosas simples reutilizar las dimensiones de la cubierta del cubo FabScan. Un bonito veraniego de las importantes dimensiones pueden encontrarse aquí.

Básicamente además del ángulo de línea/cámara-placa giratoria del laser reutilizar altura de cámara y láser, el diámetro de la placa giratoria (14 cm de diámetro) y la distancia a la pared posterior de la placa giratoria (una brecha de 0,5 mm). La distancia de la cámara en medio del giradiscos es en la vivienda nueva realmente más pequeño (cerca de 24 cm) que dentro del cubo.
