3D impreso Motor DC

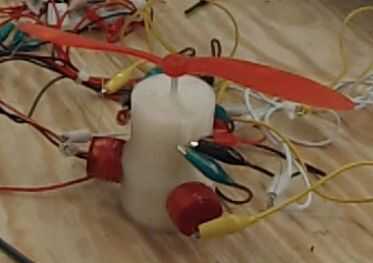

Diseñé y 3D impresas un motor de corriente directa sin escobillas (BLDC), utiliza un Arduino para controlar el motor. Todas las piezas del motor, no incluye imanes, alambre de envoltura de solenoide y sensores de efecto hall, se imprimieron con Makerbot Replicator 2. El video muestra el motor de trabajo terminado.

Este instructivo está disponible en formato pdf aquí junto con los archivos cad y el programa de control del motor.

Programa de control de motores para arduino:

https://github.com/PI-Track/3Dmotor.git

No dude en utilizar los archivos, comentario, cambiar el diseño o hacer lo que usted por favor con esto!

Etiquetas: Arduino, Makerbot, Impresión 3d, Motor, Ventilador, Solenoide, Dc sin escobillas bldc, Sensor hall
