Escáner 3D de múltiples frambuesa PI (2 / 8 paso)

Paso 2: Conectar todo

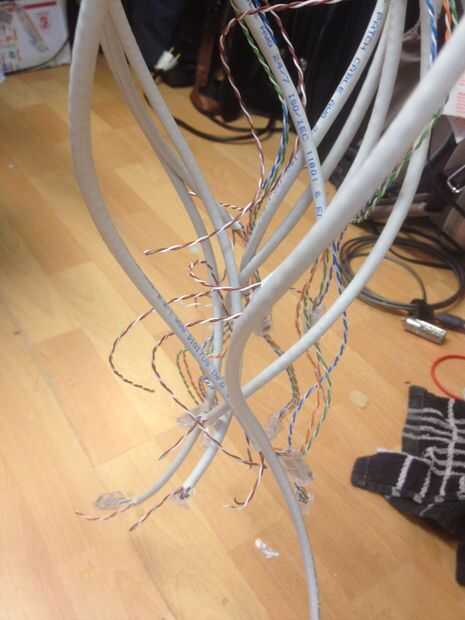

Conectar 40 ordenadores con ethernet y alimentación iba a ser desordenado, pero quería hacerlo tan eficiente como sea posible. Lamentablemente la frambuesa PI no es compatible con Power-over-Ethernet, así que tuve que hacer este mismo. Cortar 40 cables ethernet, cada 5 metros de largo. Mantiene todos los cables de la misma longitud para saber que voltaje lo que perdería más de esta distancia sería igual para todos y poder ajustar esto de la alimentación para conseguir un 5v muy precisa.

Como 100mb ethernet requiere sólo 4 de los 8 cables dentro de un cable ethernet, podría utilizar 2 para proporcionar los 5v a la frambuesa. Así que acabé poniendo 80 (2 x 40) conectores de los cables usando sólo 6 de los 8 cables (2 no se utiliza). Yo diría que se trataba de uno de los elementos más aburridos y tediosos de este proyecto :-(

Compré un manojo de cables de puente mujer, cortarlas por la mitad y había soldada 2 en el extremo de cada cable de red, por lo que fácilmente sólo esto podría caber en el pin de tierra y 5v de la Raspberry Pi.

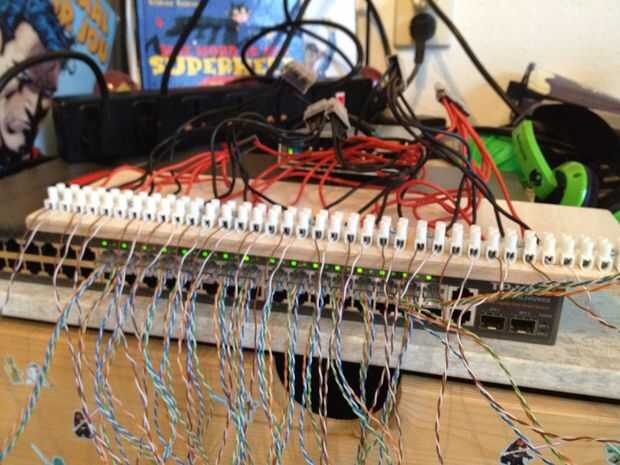

En el otro lado, construir un "tablero de distribución de energía" de mi fuente de alimentación de 5v solo 60A a donde pude conectar fácilmente todos los 5v y tierra los cables procedentes de cada cable de ethernet.
