Enganche / circuito del relé de bloqueo (2 / 4 paso)

Paso 2: Construir el circuito

Por ahora se necesita para decidir si o no usted necesita la salida de voltaje o un par de cerrado (conectado) los cables como su salida.

Voy a asumir que necesita los cables cerrados como esto requiere un paso extra.

0. Instale el fusible en una longitud de cable y conecte un extremo al terminal positivo de la batería. El otro extremo es el positivo siempre de alambre'.

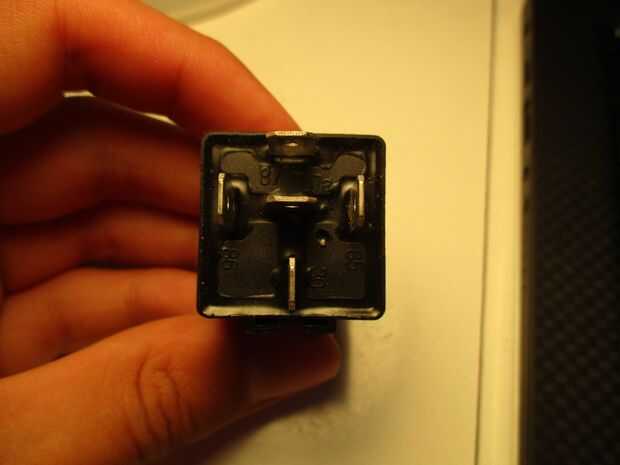

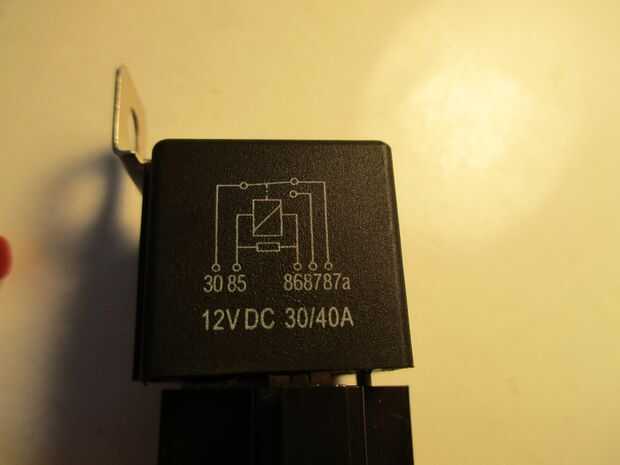

1. cortar dos tramos de alambre como los cables de entrada y soldarlos en uno de los pasadores de dos gatillo (85 o 86) indicado en la imagen. Hacer esto para ambos relés. Estos serán los pines de entrada

2. corte otro dos tramos de alambre y luego la soldadura en el pasador gatillo (85 o 86). Hacer esto para ambos relés. Estos serán los pines de tierra.

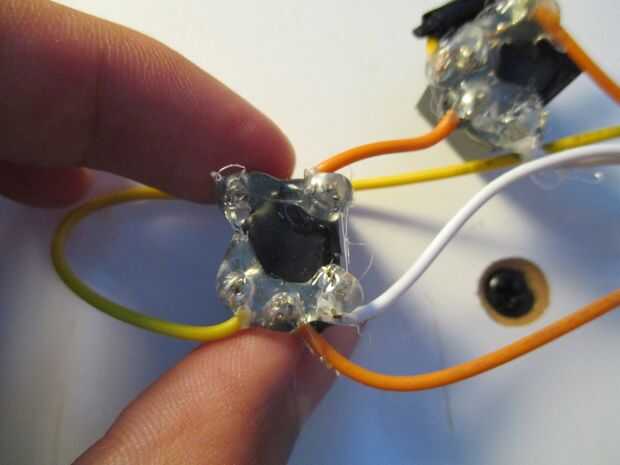

3. en el relé 1, soldar un cable con conector de 30. El extremo del alambre al pin 87a del segundo relais de la soldadura (ver imagen).

4. soldar un alambre en el pin 30 del segundo relais. El otro extremo en la positiva siempre en el alambre de la soldadura.

5. soldar un alambre en el pin 87 del relé primera y conéctelo a la clavija de entrada en el paso 1

6. soldar un cable del pin 87 del relé primera. Este es el cable de salida (positivo hacia fuera).

7. Conecte un extremo de la momentáneo del interruptor al cable conectado al pin de entrada. Hacer esto para ambos relés.

8. Conecte los otros extremos del interruptor momentáneo a la positiva siempre en el alambre.

El par de la poder hacia fuera los alambres es el cable de salida y un cable conectado a tierra. El siguiente paso tiene una imagen que es útil.

Simplemente conecté un 12v luz a la energía hacia fuera los cables y no utilizar el relé de conmutación.
