Enganche / circuito del relé de bloqueo (1 / 4 paso)

Paso 1: Reunir recursos

Se necesita

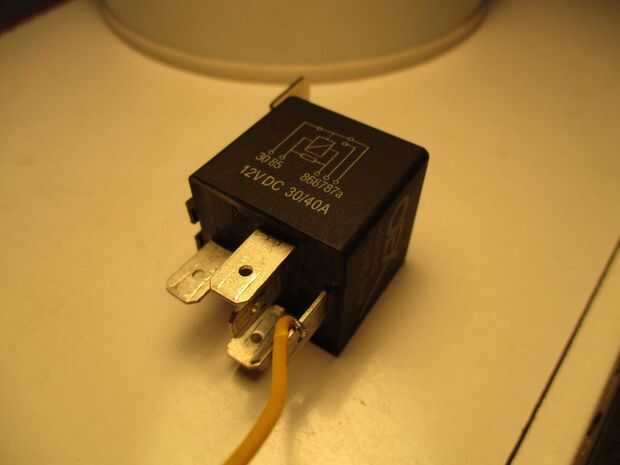

1 - x 2 5 pin relés; X3 si desea que la salida a un conmutador. 3 relé de 'Conmutación' tiene que ser capaz de manejar la carga para el dispositivo de salida!

2 - wire - al menos 22 AWG aislado

3 - la batería - Utilice la batería de coche, jumpstater, cualquier cosa que se le dan 12 voltios

4 - portafusibles (opcional) - para costumbre soplo para arriba si usted accidentalmente corta

5 - soldadura, soldador, cinta de aislamiento - para soldar

6 - luz o de cualquier otra carga en el otro extremo de su relé

7 - 2 pulsador momentáneo / interruptores
