Engadino (6 / 6 paso)

Paso 6: aplicaciones...

Se puede encontrar un montón de aplicaciones para la Junta "Engadino". Diferentes escudos pueden ser inventados. Por ejemplo, usando sólo tiristores puedes controlador simple para que las luces de Navidad.
Un instructivo que presenta un escudo GPIB para "Emgadino" se puede ver aquí. El escudo convierte la Junta "Engadino" en USB al adaptador GPIB, que puede utilizarse para el control de la prueba de laboratorio diferentes, medición, análisis y suministro de energía dispositivos de un solo host PC.
Me gustaría señalar a su atención la siguiente aplicación: "Generador de señal Digital". Se basa en el proyecto de código abierto "Kidogo" desarrollado por Dilshan R Jayakody. Ha creado un software llamado "Kidogo jugador", que convierte un simple tablero PIC18F2550 en generador de señal digital de 8 canales. La Junta «Engadino» es totalmente compatible con su hardware y software.

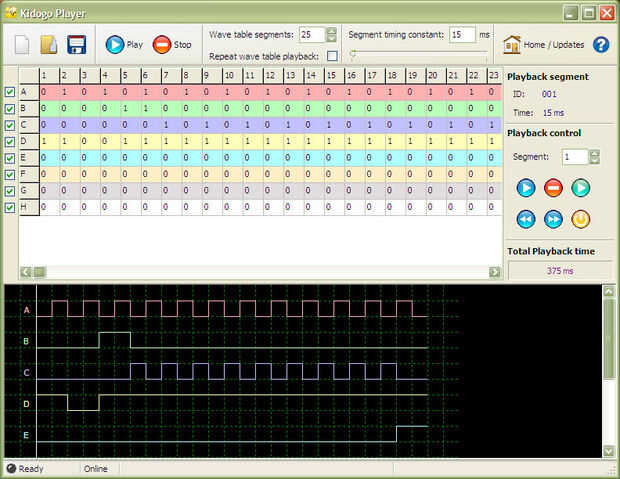

"Kidogo sistema consta con señal editora y módulo de interfaz del USB. Kidogo Player es el Editor de la señal del sistema Kidogo y soporta hasta 512 ranuras de tiempo (cada rango entre 1ms a 1s) con 8 canales.

El Kidogo Player está diseñado para sistemas operativos Microsoft Windows y tiene muchas características, podemos enumerar algunos de ellos aquí:

Guardar formas de onda y configuraciones como archivo binario o forma de onda de la exportación como un archivo de texto
Controles de reproducción tales como "Jugar al segmento de", "Juego de segmento", "Paso atrás", "Paso siguiente" y "Claro"
Desplazamiento y rotación de formas de onda
Funciones Invert, Reset, sincronización y generador binario
Función MUTE en cada canal individual
Lanzar sin ninguna instalación o configuración de"(http://www.gadgetfactory.net/2012/04/8-channel-usb-digital-signal-injector)

El uso de este generador de señal digital simple pero eficaz usted puede probar sus proyectos digitales, diferentes dispositivos de control, luces... etc. Basado en he creado un simple "Philips" OTP programador.

El firmware compilado ("kidchip.hex"), que debe ser quemado en el chip, el software "Kidogo reproductor" y patrón de señal algunos ejemplos se proporciona como archivo descargable.

Tenemos una alegría!

P.D. Un PCB desnudo puede solicitarse a la dirección de correo electrónico: chicho.mecho precio 10 USD con envio incluido.
Ambos PCB (Engadino + GPIB escudo) para hacer GPIB adaptador cuesta 16 USD (con incluyen los costos de envío)
