Engadino (2 / 6 paso)

Paso 2: Las diferencias...

Comparando con el original "Pinguino" la Junta "Engadino" difiere en lo siguiente:

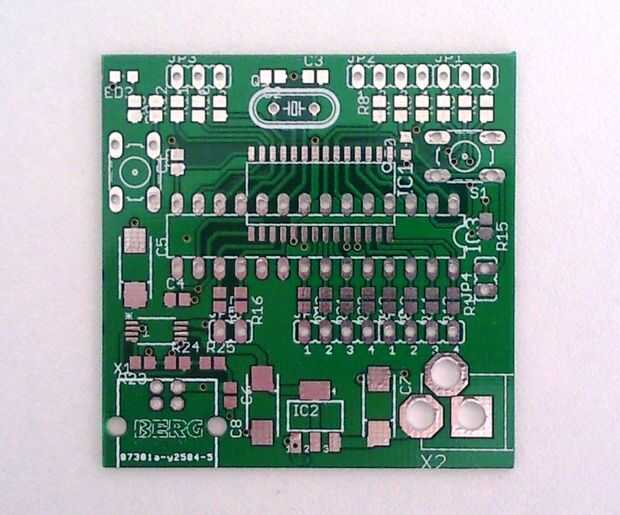

  1. La forma del tablero es diferente - la Junta de «Engadino» es cuadrada (5 x 5 cm).
  2. El PCB "Engadino" utiliza la tecnología de doble capa y utiliza principalmente componentes SMD.
  3. La Junta «Engadino» apoya PDIP y SOIC paquetes de 28 pines del microcontrolador PIC18F25550. Puede soldar como alternativa.
  4. El "Pinguino" está diseñado principalmente para trabajar con breadboards (tiene conectores macho), mientras que la Junta «Engadino» sigue el escudo utilizar enfoque (tiene conectores header hembra)
  5. El "Pinguino" tiene un jumper para cambiar entre el exterior y la fuente de alimentación USB. En el tablero "Engadino" he utilizado solución diferente:

Yo como la solución para cambiar entre ambos proporcionaron fuentes de reemplazar cada vez que les cambia el jumper en la posición correspondiente. Quería que la Junta se cambia automáticamente a la fuente aplicada. Primero quería poner en práctica la solución utilizada en los tableros de "Arduino", donde un comparador detecta si un suministro externo está conectado a la Junta y desconecta el USB línea desde el nodo fuente por uso de interruptor PMOS. Después de analizar el concepto de poder "Arduino", encontré que tiene el siguiente problema - si la Junta es suministrada por el USB, el voltaje externo salida reguladores está expuesta a la tensión de 5 V USB, mientras que su entrada está bien conectado a tierra o flotante. Esto puede causar grandes flujos actuales a través de la viruta de regulador y el dispositivo puede ser quemado. También puede dañarse el chip del USB de la PC. No es una solución buena! Investigación en Internet dio la mejor solución - el chip TPS2110A de «Texas Instruments».
"El TPS211xA familia de multiplexores de energía permite una transición fluida entre dos fuentes de alimentación, como una batería y un adaptador de pared, cada operación a 2,8 V a 5.5 V y entrega hasta 1 A. La familia de TPS211xA incluye circuitos de amplia protección, incluyendo limitación de corriente programables por el usuario, protección térmica, control de corriente de irrupción, suministro transición, Cruz-conducción bloqueo y bloqueo de conducción marcha atrás. Estas características simplifican muchísimo diseñando aplicaciones de multiplexor de la energía."  (Hoja de datos de TPS211A).

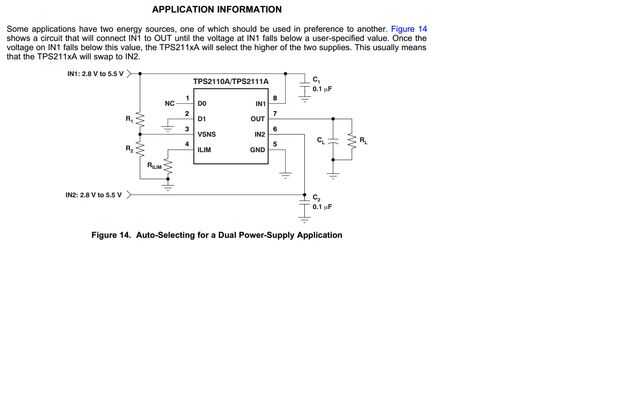

He conectado el chip en la configuración de selección automática - la fuente preferida es el USB. Si cae debajo de ~ 3V el suministro se acopló a la fuente externa (si existe).
