Encienden antorcha de Minecraft con un Joule Thief (6 / 8 paso)

Paso 6: Colocar el circuito del ladrón de Joule

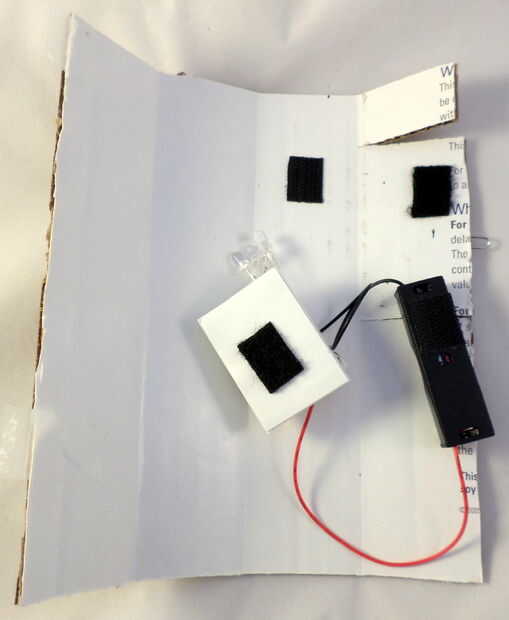

A continuación te Fije el protoboard y batería la unidad al interior de la estructura de cartón que acaba de hacer. Puede usar epoxi o pegamento estupendo (con supervisión de un adulto) para conectar el circuito a la cartulina, o si usted quiere ser capaz de eliminar el circuito en algún punto, puede usar Velcro adhesivo para unir el circuito. Porque quiero ser capaz de eliminar el circuito, usé Velcro adhesivo.

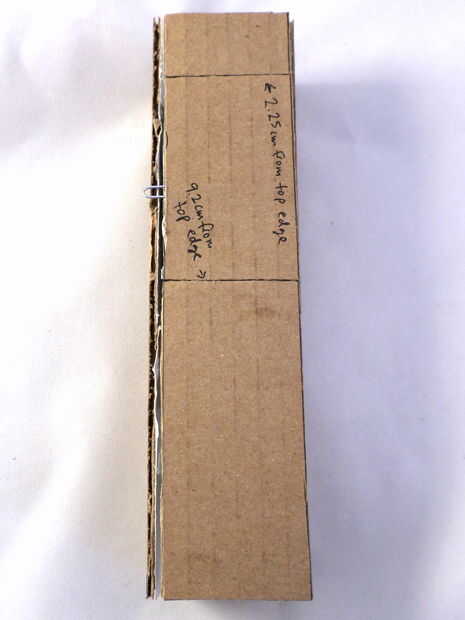

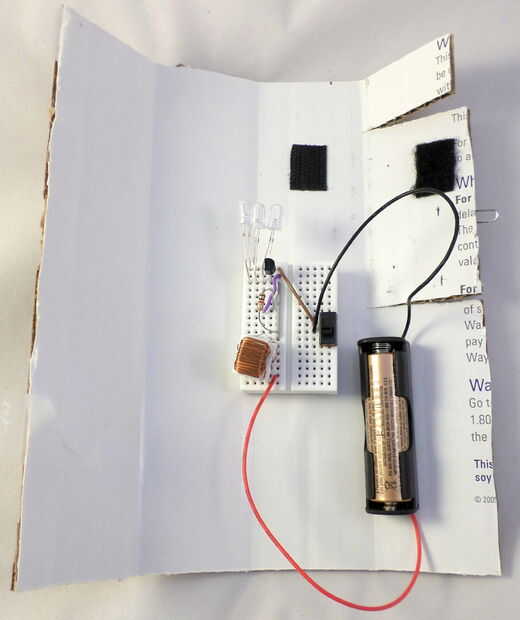

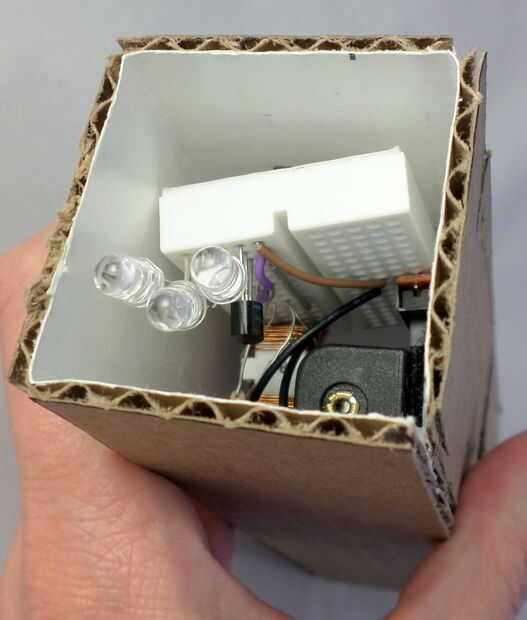

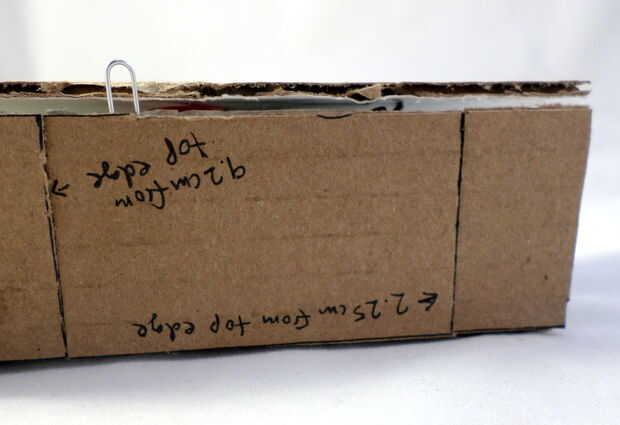

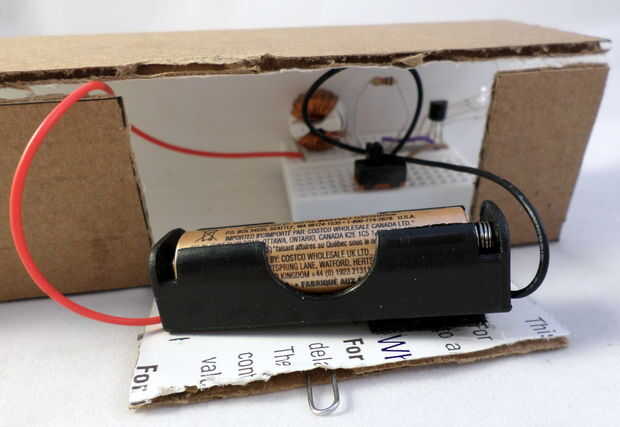

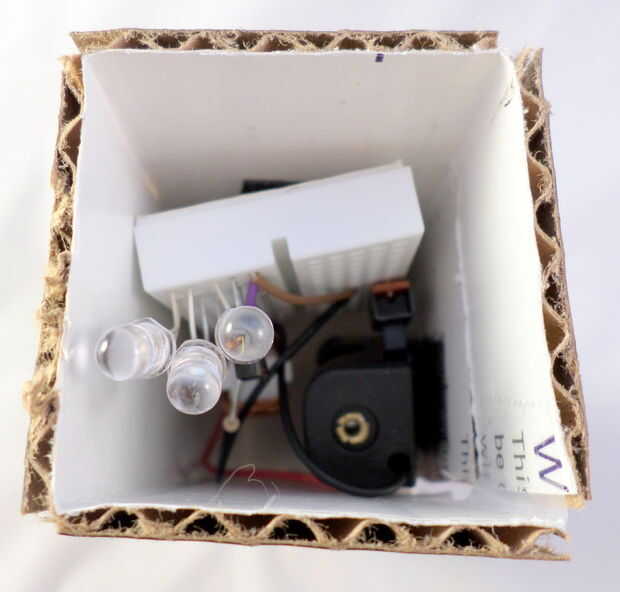

Abra el armazón de cartón así que busca en el lado interior. Donde hiciste la tapa de acceso, coloque el compartimento en el cartón. Esto hará fácil abrir la antorcha y acceso/sustituir la batería cuando sea necesario. Luego, junto a la caja de batería (a la izquierda), coloque la placa en el lugar. Asegúrese de que los LEDs están apuntando hacia arriba, que las piezas se colocan de modo que puede cerrar completamente la tapa (sin golpear el interruptor, etc.), y que se puede acceder fácilmente el interruptor cuando sólo Abra la solapa desde el exterior.

Punta: Verifique otra vez que el ladrón joule todavía funciona, encendido de los LEDs, ya que has estado moviendo mucho! Podría haber algunas conexiones flojas que deba fijarse.
