Paso 3: Hacer el Joule Thief

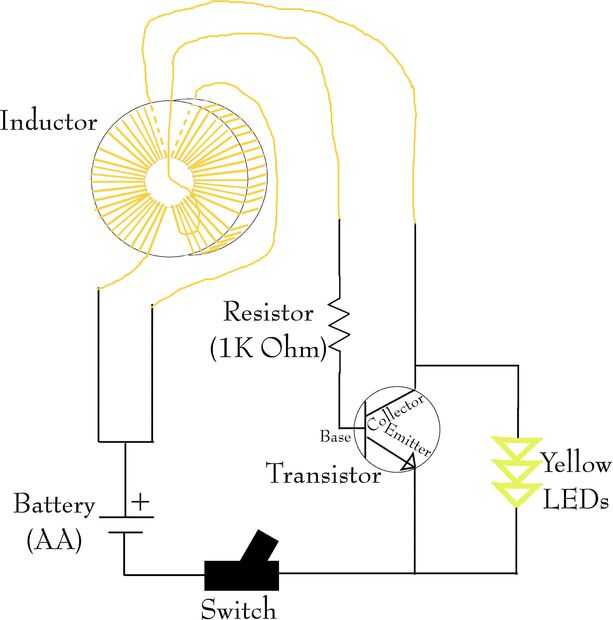

Breve descripción del circuito
Como se mencionó anteriormente, un ladrón de joule es básicamente un circuito relativamente simple que permite a cualquiera usar baterías "muertas" para alimentar algo que requiere más tensión de la batería ha dejado (sacrificios actuales de mayor voltaje). En este proyecto de Instructables, una batería descargada se utiliza para encender tres LEDs amarillos. Primero fluye corriente de la batería a través de uno de los cables del inductor toroidal, que crea un campo electromagnético (EMF). De alambre de inductor de toroidal, la corriente entonces fluye a través de la resistencia y el transistor.
Los transistores son básicamente como un tipo de interruptor, y cuando la corriente pasa a través del transistor (específicamente a la base y de emisor), esto hace que el transistor cambie y dejar pasar corriente por el otro cable del inductor toroidal (recorriendo específicamente el colector y el emisor del transistor). Cuando la corriente pasa a través de otro cable del inductor toroidal, pasa por el alambre en la dirección opuesta en comparación al primer alambre, que significa el CEM en los dos cables oponen entre sí. Esta oposición disminuye la corriente y hace que el transistor cambiar, otra vez solamente permitiendo que la corriente a pasar por el hilo original en el toroide (a base del transistor y por el emisor). Pero luego esto cambia en el otro camino el transistor (que corriente de flujo en el colector y el emisor), que se desconecta debido a la oposición CEM en el toroide, etc.. Todo este proceso hace que el circuito oscile, que genera un voltaje más alto (a expensas de la corriente) y alimenta los LEDs.
Montar el circuito

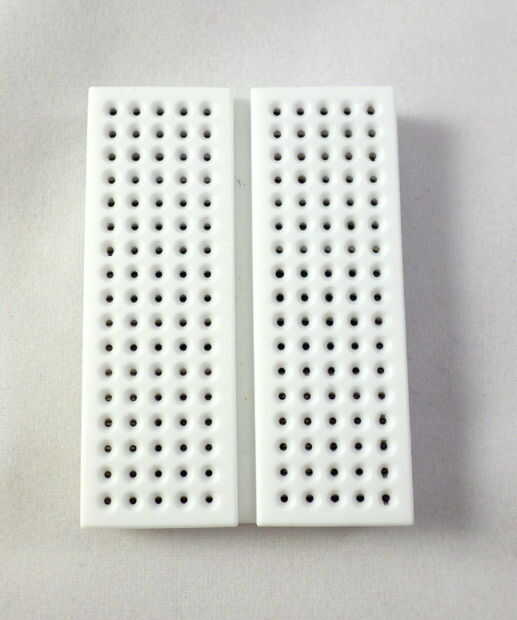

No importa el orden en el que montar el circuito (aunque es mejor sujetar la batería última puesto que es difícil saber cuál es la posición de apagado del interruptor). Aquí te ande montando el circuito basado en el orden que se muestra en las fotos de arriba. Esta placa no tiene marcados los agujeros, pero sosteniendo la placa para que la ranura divisoria va hacia arriba y hacia abajo, me referiré a las columnas A-J (va de izquierda a derecha, continuando a través de la ranura) y las filas como números 1 – 17 (va de arriba a abajo). (Tenga en cuenta que no importa cual es "top", funciona de cualquier manera.)

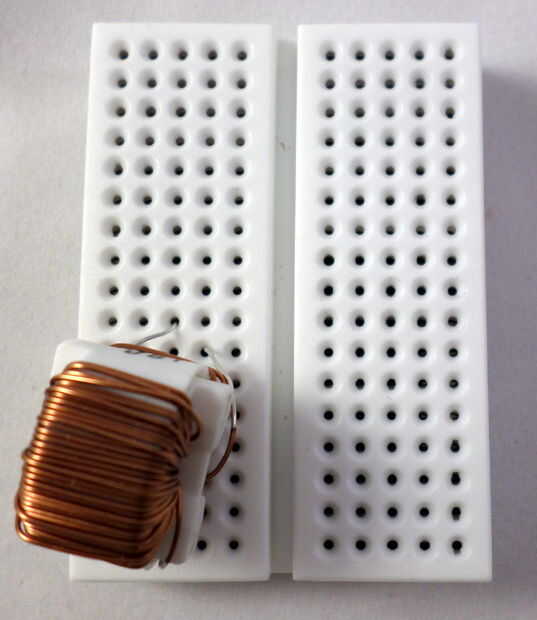

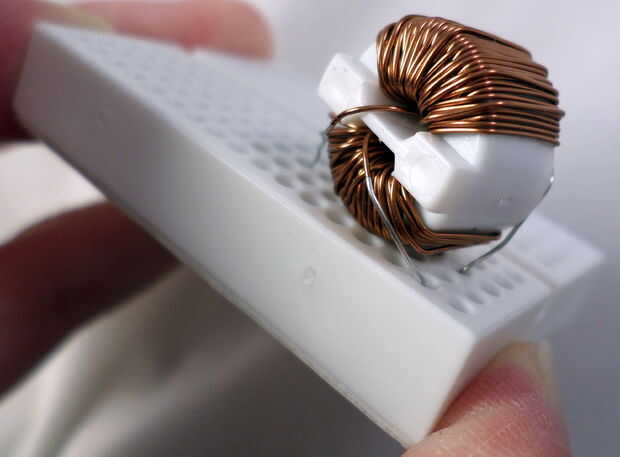

- Inserte las cuatro puntas de metal del inductor en el protoboard. Para hacer esto, mira de cerca el inductor, finalmente dos de las cuatro puntas se conecta a la batería. Estas dos clavijas deben ser de los diferentes cables en el toroide y de extremos opuestos de la misma. Tomar estas dos clavijas y ponerlos en fila 16, en algún lugar entre las columnas A y D (pongo minas en agujero 16A y 16C). Tomar el otro dos clavijas (que también deben ser de diferentes hilos en el toroidal y de extremos opuestos de la misma) y el lugar uno en el hoyo 10C y en un agujero D 11 (no importa el que patillas va en que agujero y que agujero exacto están como están en esas filas). Ver las fotos para más detalles.
- ¿Cómo pueden saber los cables apartes? Si está utilizando un inductor de choque de modo común, es fácil decir que son cables diferentes ya que un cable se enrolla alrededor de una mitad del inductor y el otro cable se enrolla alrededor de la otra mitad. Si usted enrolla su propio inductor, recomendamos mediante dos hilos de diferentes colores o marcar las puntas de los cables diferentes, tales como utilizando un marcador permanente, así que es más fácil decirle a los dos cables apartes.

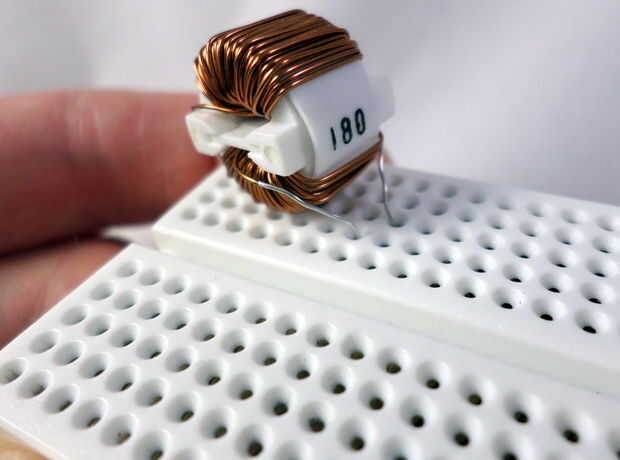

- El inductor en las fotos: El inductor utilizado en las imágenes de este paso es un inductor de choke de modo común (comprado antes de la herida). También he probado el circuito con el inductor hecho en el paso 2 y funcionó bien, pero solo terminé comprando y usando el inductor de choque de modo común.

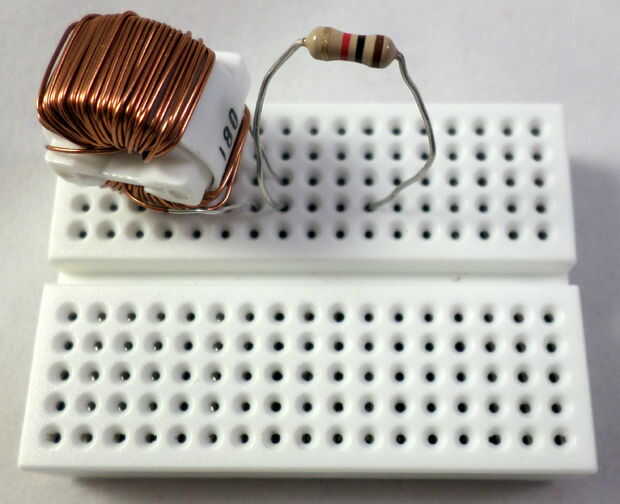

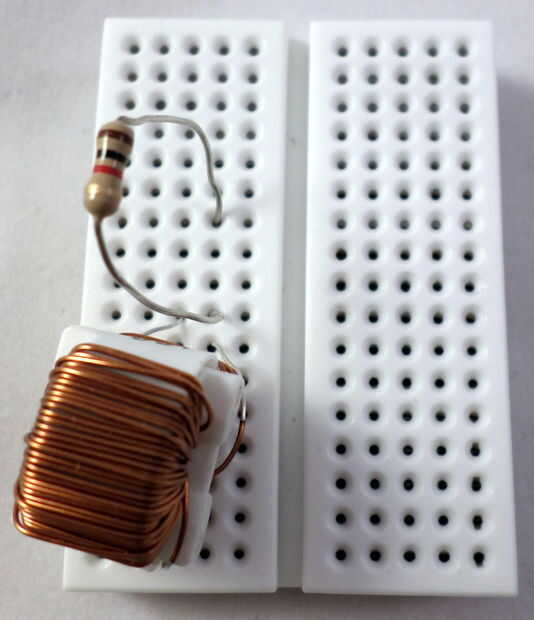

- Ahora Conecte el 1K ohmio resistor para el inductor. Para ello, poniendo un extremo de la resistencia en la fila 10, la misma fila como uno de los conductores del toroide. Coloque el resistor de 's otro lado en la fila 7. (Específicamente pongo los extremos de la resistencia de mi agujero D 10 y 7 D).
- ¿Por qué usar un resistor? La resistencia en este circuito es importante incluir porque protege el transistor.

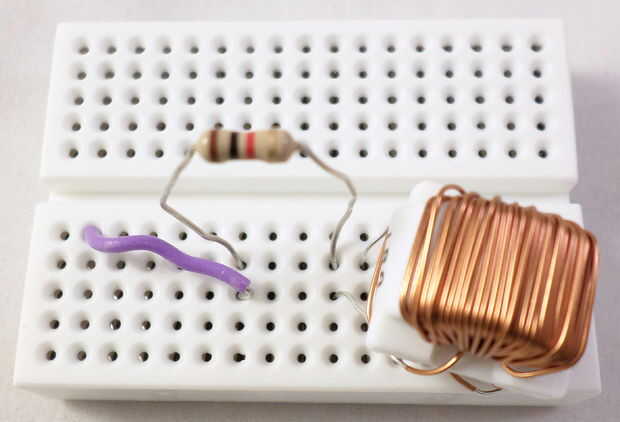

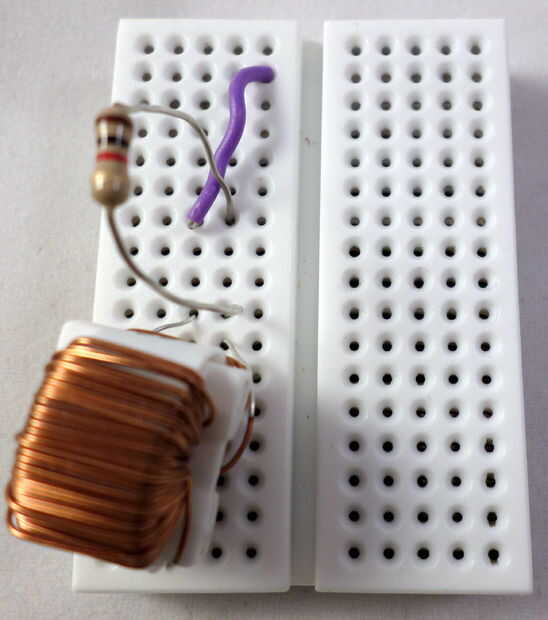

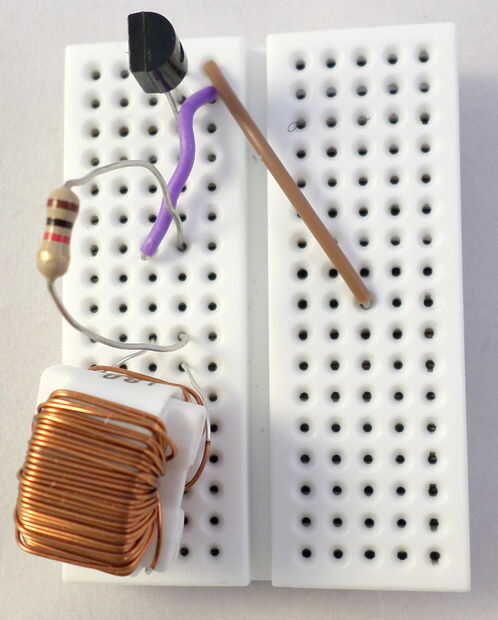

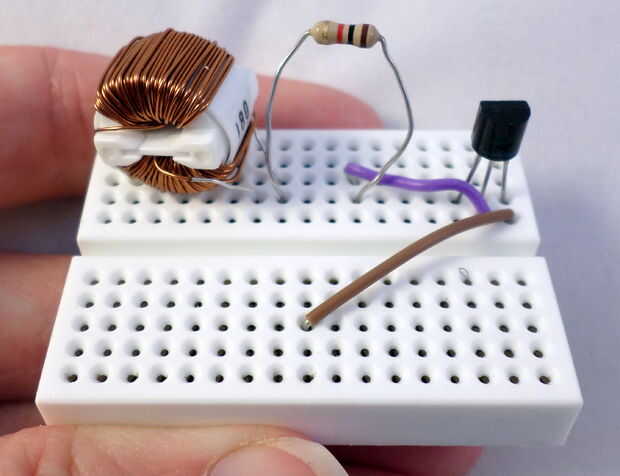

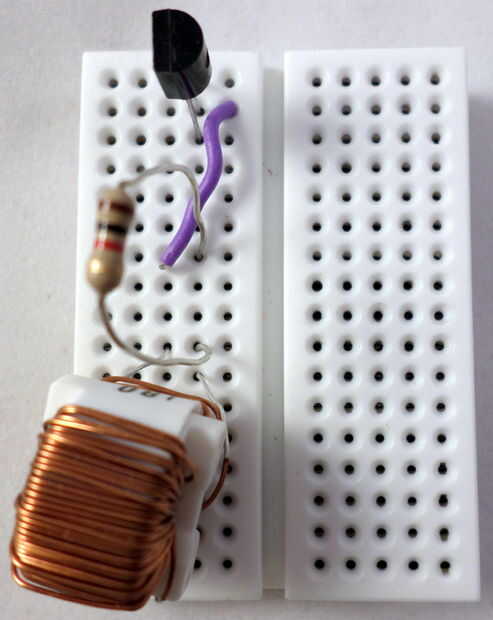

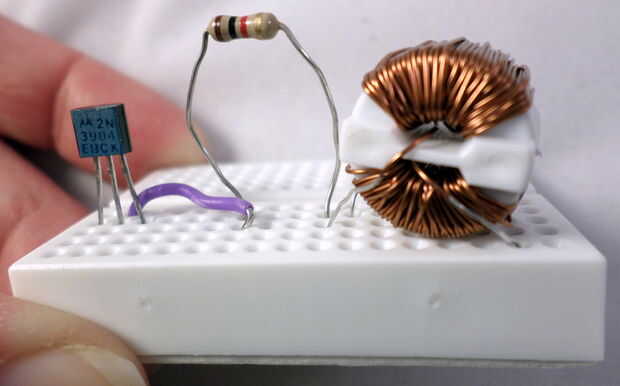

- A continuación, conecte el transistor a la resistencia. Para ello, primero tomando un pedazo corto de alambre aislado (con extremos pelados) y poner uno terminan en la fila 7 (lo puse en el agujero C 7) y el otro extremo en el agujero 2E — este es el cable morado en las fotos. Luego colocar el transistor en orificios D1, D2 y D3. Oriéntelos para que es la parte curva a la derecha, y las etiquetas "EBC" (lado plano) van desde la parte superior a la parte inferior del tablero (es decir, D1 = E, D2 = B, D3 = C). (En otras palabras, el hilo púrpura se conecta a la base del transmisor).

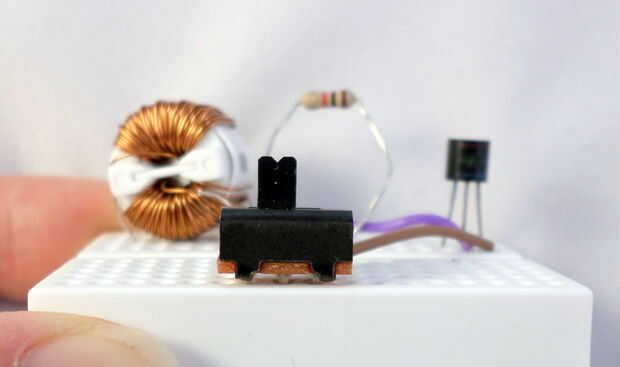

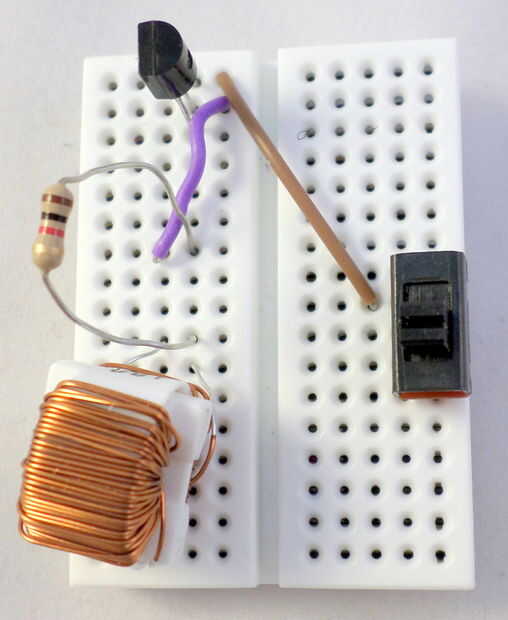

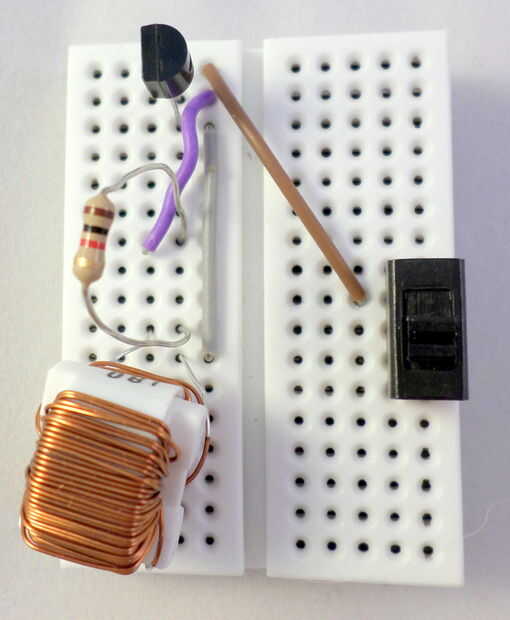

- Ahora conectar el interruptor en el circuito. Para ello, primero tomando un pedazo corto de alambre aislado (con extremos pelados) y poner un extremo en el agujero E1 (conexión al emisor del transmisor) y el otro extremo en el agujero H9 (o en algún lugar de esta zona de la mitad derecha de la placa, determina donde va el interruptor) — este es el cable marrón en las fotos. Luego coloque el interruptor (en la posición de apagado) en orificios de E9, E10 y E11 (de modo que el extremo de color marrón está en la misma fila que el orificio superior).

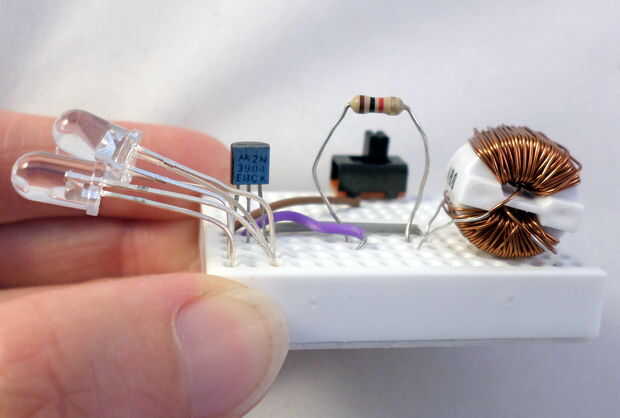

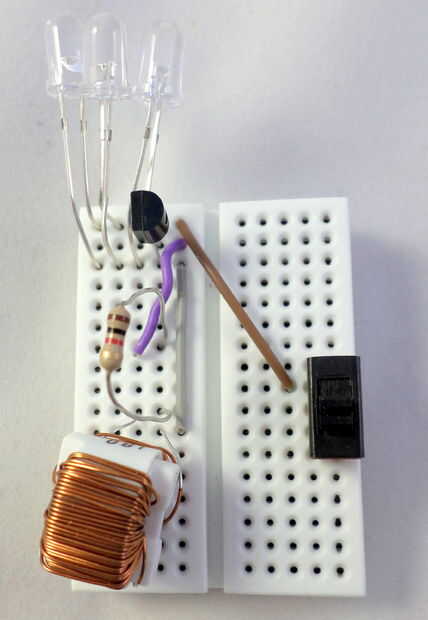

- A continuación añadir los LEDs al circuito. Para ello, primero tomando un pedazo corto de alambre aislado (con extremos pelados) y poner un extremo en el agujero E11 y el otro extremo en el agujero E3 — este es el cable gris en las fotos (y se conecta al colector del transmisor). Luego agregar tres LEDs insertando sus puntas en los siguientes pares de agujeros: A1 y A3; B1 y B3; C1 y C3. Poner los dientes más cortos en fila curva de A. los LEDs para que los bulbos hacia arriba, se trata de la parte superior de la antorcha. Asegúrese de que los cables de LED no toquen entre sí, o con los cables del transistor. (Los LEDs conectados al colector del transmisor y emisor, pero no la base).

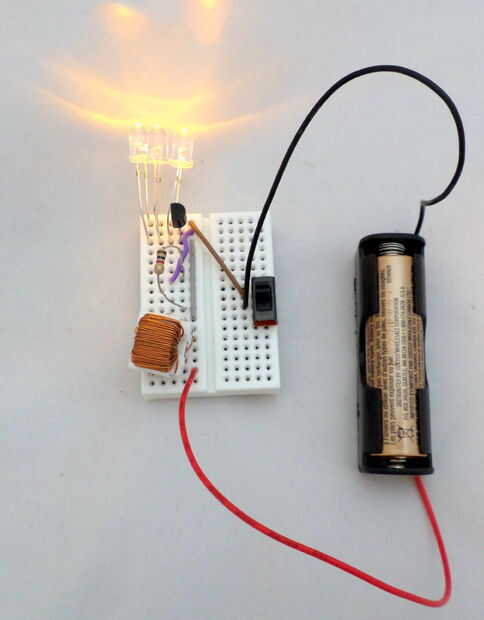

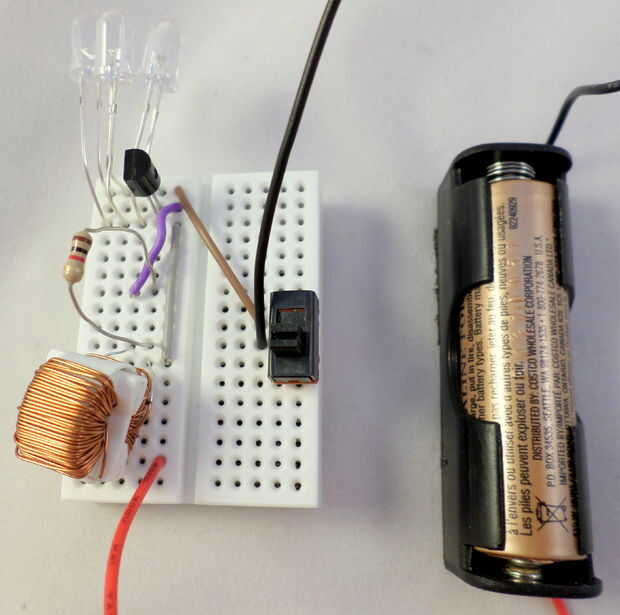

- Por último añadir la batería y la batería al circuito. Poner la batería descargada de la batería del AA (asegurándose de que la orientación es correcta), conecte el cable negro de paquete en agujero H10 (justo debajo del marrón del extremo) y luego conecte el cable rojo del paquete en E16 (en la misma fila que los cables del inductor allí).

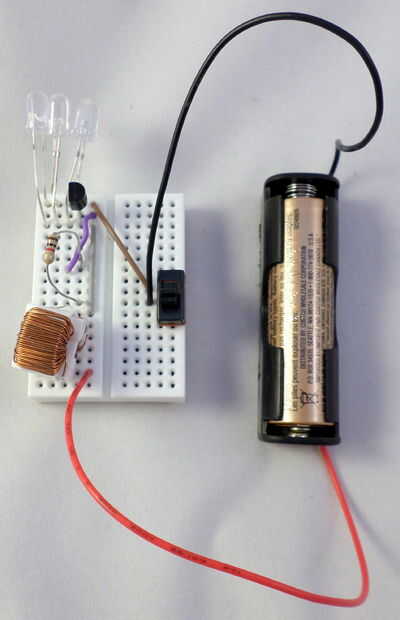

- Encienda el interruptor y ver el brillo de los LEDs!
Imagen de osciloscopio

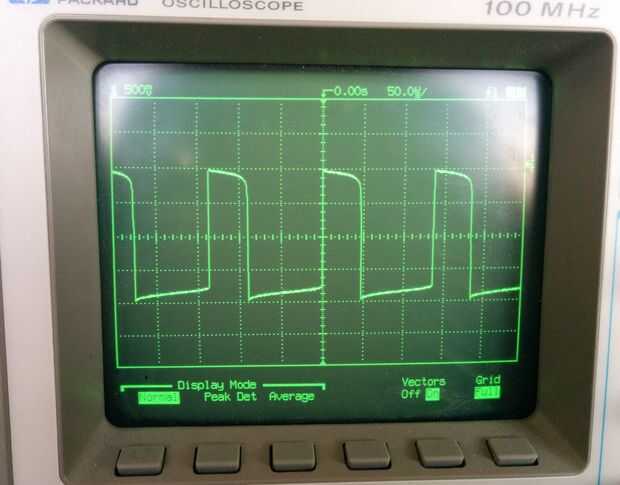

Para aquellos de ustedes que como ese tipo de cosas, he incluido una imagen de osciloscopio del circuito (es la última foto en este paso)--fue tomada de colector a emisor. Disfrutar de la onda cuadrada bastante!
Consejos para solucionar problemas
Si el LED no enciende cuando se enciende el circuito, hay algunas cosas que usted puede probar:
- Asegúrese de que la posición y orientación de todos los cables es correcto. Ir a través de las indicaciones paso a paso y las fotos, para comprobarlo. Tenga especial cuidado al comprobar la orientación de los cables en el inductor, el LED y el transistor, ya que son fáciles de hacer mal.
- Asegúrese de que todas las conexiones de los orificios son buenos. En particular, revise la batería pack cables y alambres de inductor para esto.
- Asegúrese de que el inductor se enrolla correctamente. Revisa paso 2 para obtener sugerencias sobre esto.
