Paso 4: Construcción de Emma de mano: consigue comenzado para soldar
1. Kapton cinta - aísla, asegura, es genial. Asegúrese de que tienes alguna cinta del kapton.
2. un buen soldador y algunos soldadura de calibre estrecho
3. flujo y una pistola de calor son necesarias para bajar el convertidor DC/DC TPS62237 y el Sensor de luz de Taos. Esto no será el caso cuando el diseño actualizado con fuente de alimentación LDO es publicado.
3. hemos añadido el LDO de AP1117E33G en la revisión publicada en la actualidad, por lo que el flujo de aire caliente ya no es necesario. Utilizando el LDO para obtener los 3, 3V fuente imp y conductores del LED AS1110 reduce el costo y cuenta de la parte y facilita a Emma construir a mano.

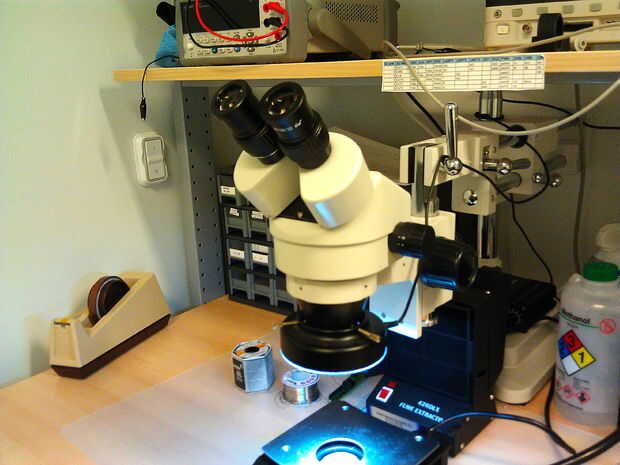

4. un microscopio soldadura y buenas pinzas. La mayoría de piezas discretas de Emma son piezas tamaño 0402.
5. un multímetro para comprobar tu trabajo y depuración cuando sea necesario
6. algunos cobre soldadura-wick para quitar soldadura que inevitablemente puente pins en paquetes pequeños como los AS1110
7. Alcohol isopropílico, cepillitos y toallitas de tarea son realmente útiles para la limpieza de su trabajo cuando esté listo.
Para disparar para arriba y jugar con él cuando haya terminado, usted necesitará:
1. Electric Imp
2. una cuenta eléctrica de Imp (gratis para los desarrolladores como a ti mismo)
3. una computadora
4. un iOS o un dispositivo Android a "parpadear" su imp

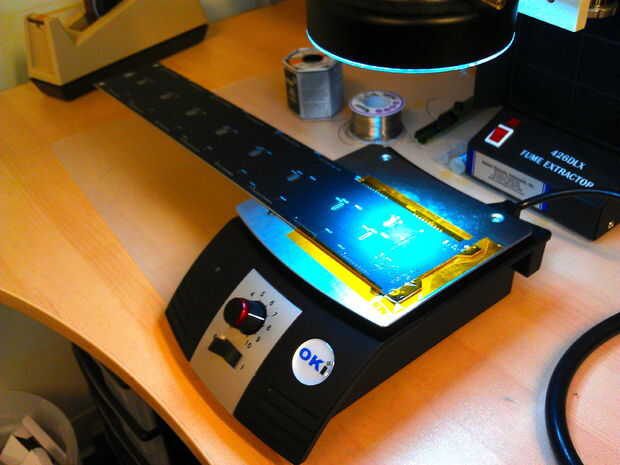

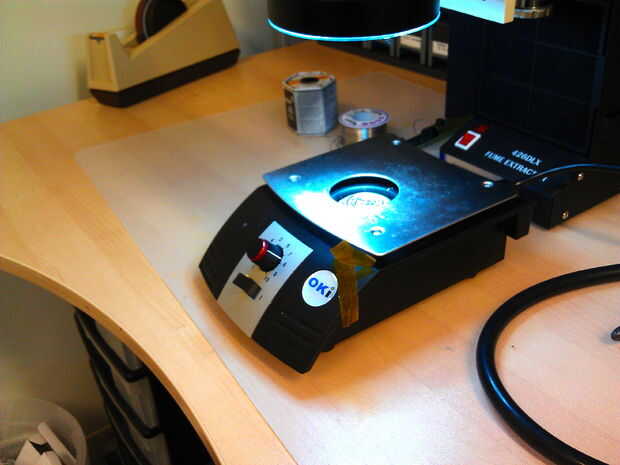

Para empezar, seguro la placa bajo el alcance con alguna cinta de kapton, encender el precalentador si usted tiene uno y tomar alguna soldadura.

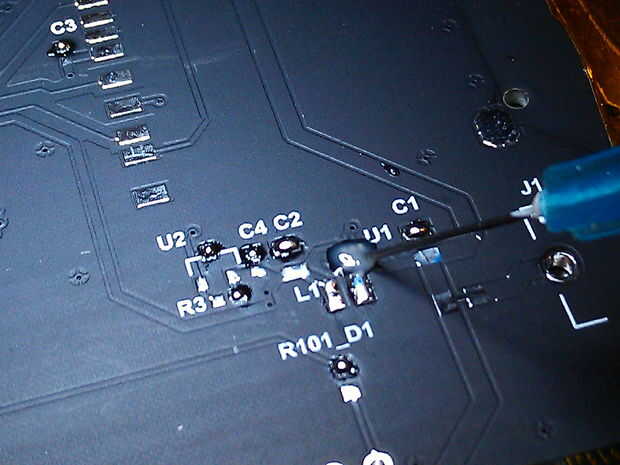

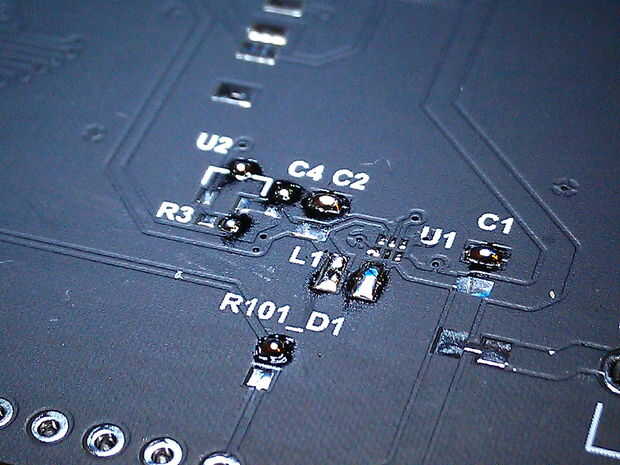

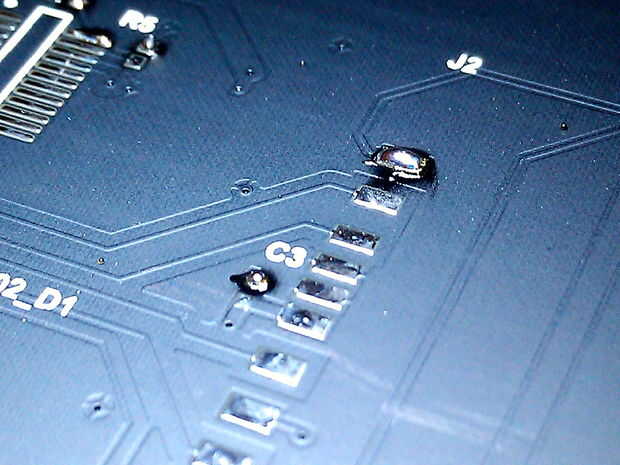

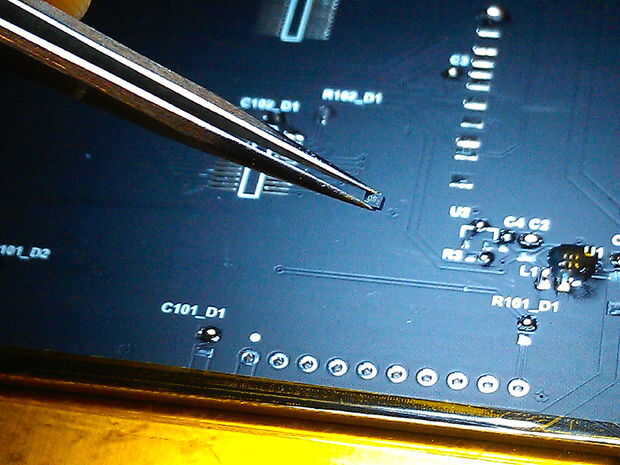

El primer paso que siempre utilizo es poner una pequeña cantidad de soldadura en la parte superior o derecha ' de cada componente que necesitará de la soldadura hacia abajo. Esto hace que para soldar los componentes mucho más fácil: poner el componente con pinzas, vuelva a fluir la soldadura ya en el tablero y el componente de anclaje hacia abajo, luego al otro lado de la soldadura hacia abajo.

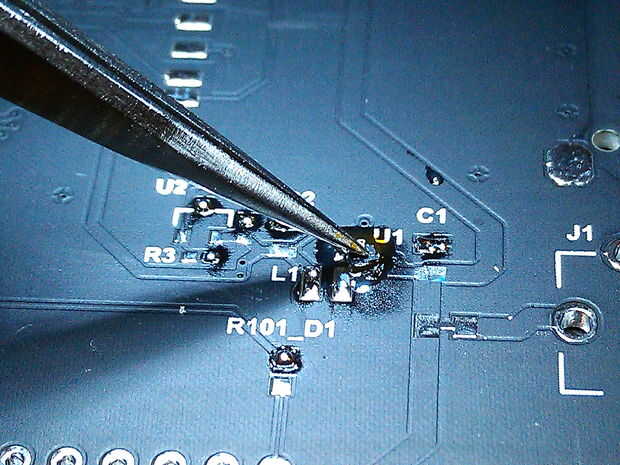

Para flujo de aire caliente soldar (usado para la soldadura de abajo el sensor TPS62237 y Taos), prepare la zona con un flujo y, a continuación, poner una pequeña gota de soldadura en cada cojín. Coloque el componente hacia abajo en la parte superior del flujo, teniendo cuidado de alinear el indicador del pin 1 (generalmente un punto blanco o hierba) con el indicador del pin 1 en la serigrafía (un punto blanco). Mantener la pieza en su lugar suavemente con la punta de las pinzas, luego calor directamente por encima con la pistola de calor hasta que la soldadura fluya. Desalineamiento leve antes de poner en la pistola de calor es aceptable - la tensión superficial de la soldadura será tirar de la parte en posición cuando la soldadura comienza a fluir. Una vez que la soldadura fluya y se alinea la parte, tirar de las pinzas lejos primero, luego con la pistola de calor.
