Elevador de voltaje ajustable (0.7-5.5V 5.5V - 2.7) (4 / 5 paso)

Paso 4: Construir el circuito

Design:

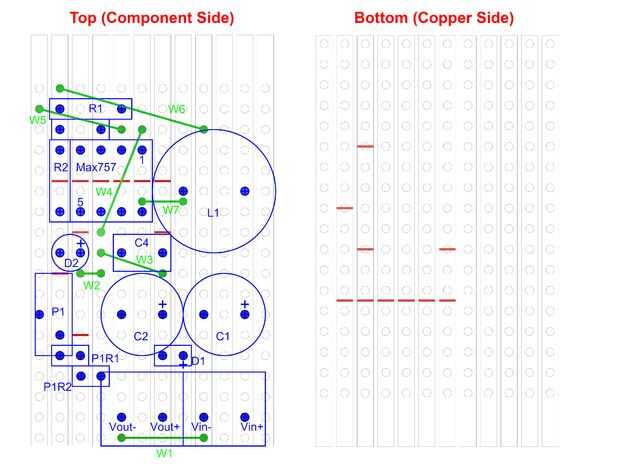

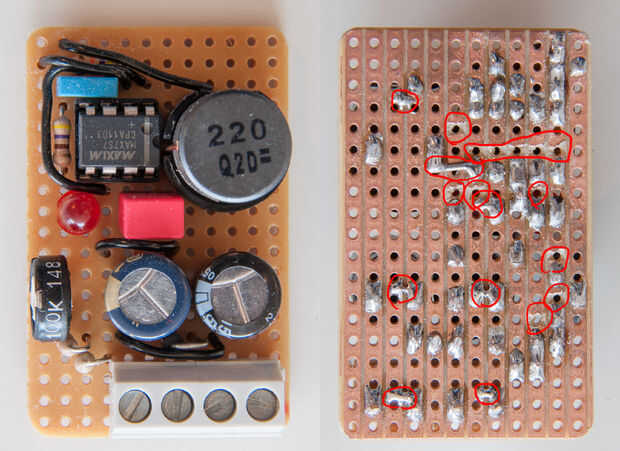

Comencé a colocar todos los componentes como inteligente y espacio más eficiente posible. Los carriles conductores de cobre deben utilizarse tanto como sea posible, dos la prioridad es cortar los carriles y prioridad tres es agregar los cables externos. Con un diseño optimizado con cables extras como pocos como sea posible es la parte más difícil (tal vez hay software que puede hacer eso). Que podrían evitarse si se utiliza un circuito real o un diseño más inteligente. Si te don´t quiere hacer su propio diseño, entonces sáltese este paso y copiar mina. Pero hice demasiado apretados en algunos lugares y era un poco complicado poner los cables en el lugar. Mi recomendación es que lugar D2 y C4 todo encima (en la vista superior) un agujero en la dirección de arriba. Resultados en más espacio para W3, W2 y W1 colocar mejor. Más tarde traté de que la modificación y hace otra, véase el cuadro.

Componentes del lugar (azul):

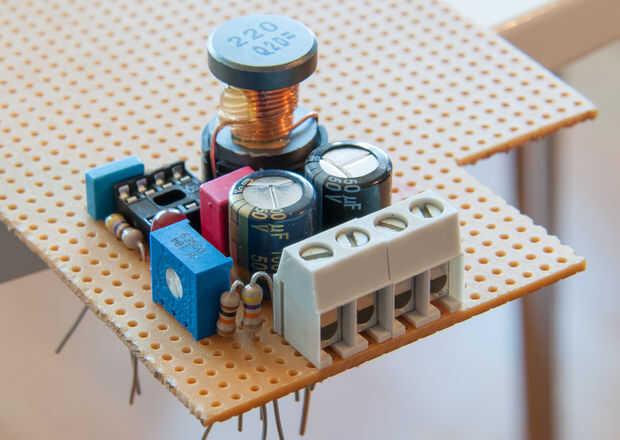

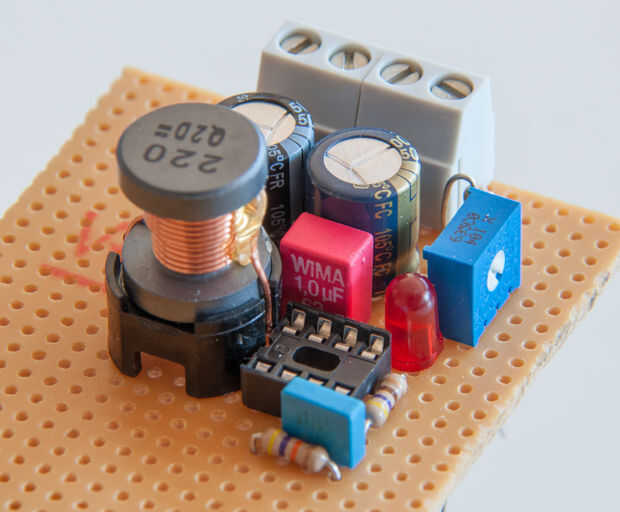

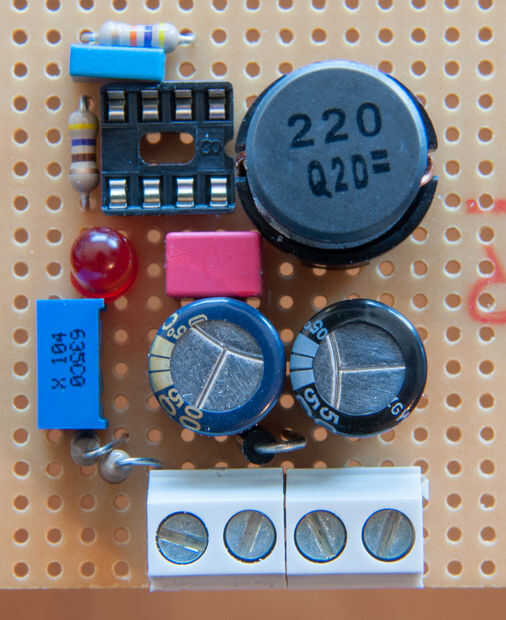

Coloque todos los componentes en su lugar correcto y fijar con cinta adhesiva (a dar la vuelta la tarjeta sin caiga). Ver imágenes para encontrar el lugar correcto para cada componente. Asegúrese de que los diodos y condensadores electrolíticos tiene polarización correcta! El zócalo del IC también debe ser correctamente colocado.

De soldadura:

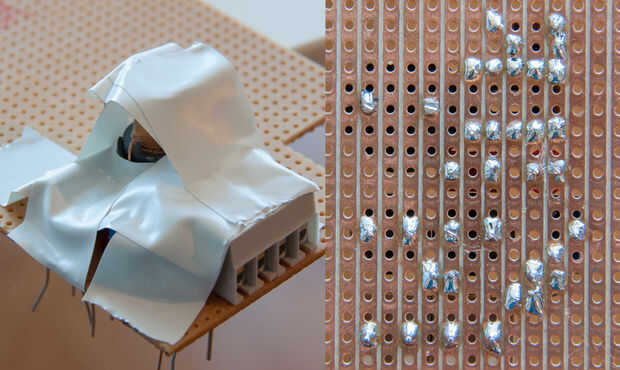

Debe tener alguna experiencia en soldadura. Placas de prototipo pueden ser un poco complicados. Suelde todos los componentes a la vez en este paso. Comprobar que todos los componentes están en lugar correcto y cortan los cables lo más cortos posible.

Corte (rojo):

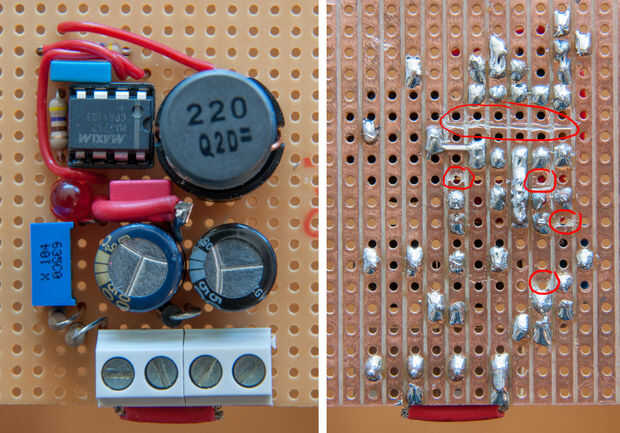

Algunos carriles debe cortarse con el fin de cumplir con la disposición. Usar algo fino y afilado y raspar lejos el cobre en una anchura de unos 0.5-1 mm. Ver mi imagen de donde cortar. He utilizado 10 cortes.

Cables externos (verde):
Algunos cables extras que deba agregar demasiado, ver foto. Tuve que agregar 7 hilos extras. It´s más seguro para poner en el lado del componente para no crear accesos directos por error. W3 era muy escaso para colocar y tuvo que hacerse un poco especial (una vieja resistencia-pierna soldada a un cable). W7 fue soldado del lado de cobre sin aislamiento. Algunos cables necesitan ser más gruesa con el fin de optimizar la eficiencia en el circuito (yo usé cables desde un ordenador fuente de alimentación ATX):

1. Entre los puntos en común (W1)
2. Entre el pin8 (LX) y L1 (W2)
3. Entre pin6 (hacia fuera) y D1 (W3)

Siguiente paso: Prueba
