Elevador de voltaje ajustable (0.7-5.5V 5.5V - 2.7) (3 / 5 paso)

Paso 3: pre-Test

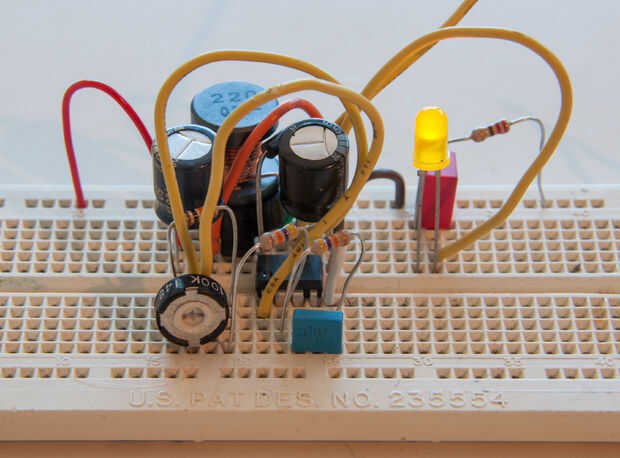

Normalmente pruebo mis circuitos antes de soldar para asegurarse de que el diseño de componentes funciona como se espera. Si tienes esa posibilidad que lo recomiendo fuertemente.

Resultado:
Tensión de salida es de acuerdo a especificaciones. Me mide 2.77-5.39V. Baja tensión máxima puede ser causada por el potenciómetro de inacurate, usted debe tratar de encontrar uno con lo más cerca posible de 100kOhm.
La cantidad de corriente que puede cargarse en diverso voltaje de entrada se limita automáticamente según la gráfica de la especificación. Cuando la corriente aumenta, el voltaje cae. Si usted necesita 500mA en 5V hacia fuera por ejemplo, necesita al menos entrada de 4V.

Siguiente paso: Construir el circuito
