Elevador de voltaje ajustable (0.7-5.5V 5.5V - 2.7) (2 / 5 paso)

Paso 2: materiales

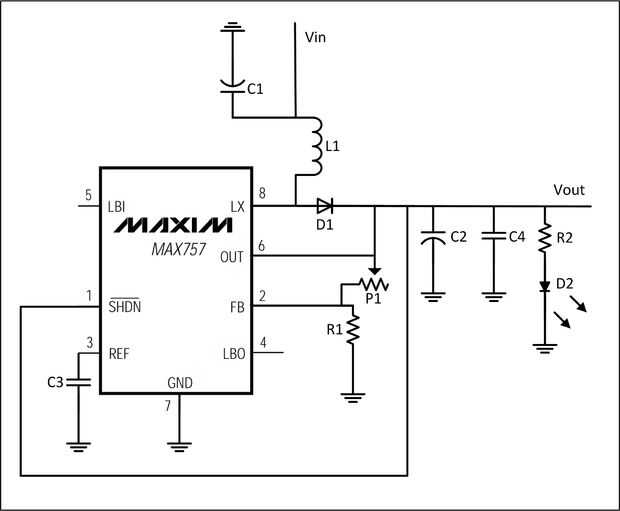

he seguido la especificación PDF Max757 al seleccionar componentes. También elegir los componentes que estaban en stock y a precios bajos como sea posible. Tenga en cuenta que puede haber mejores opciones! Ver imagen del esquema del circuito. Hice algunas pequeñas modificaciones de diseño estándar. Me enteré de que pin1(SHDN) tiene que conectarse a pin6(OUT) para trabajar (necesita > 1.5V creo). Si es flotante, el circuito será muy inestable. Si está conectado a tierra el amplificador está apagado.

Especificación completa de Max757 puede encontrarse en formato pdf:
http://pdfserv.maximintegrated.com/en/DS/1167.pdf

Inductor:
Debe manejar 1.2A (peor) y baja resistencia de la C.C. (< 0.03Ω) para una buena eficiencia. He encontrado uno con 4.6A/0.031Ω.

Condensadores:
Debe tener baja ESR (resistencia serie equivalente) para el buen funcionamiento. No se pudo encontrar ninguna información sobre eso. Elegir un condensador de la película (C3 = 0.1µF) y dos de aluminio electrolítico (C1 = 150µF o C2 = 100µF). También he añadido uno (C4 = 1μF) película de condensador en paralelo con C2 para filtrar las frecuencias altas.

Diodo rectificador:
Se recomienda un diodo de conmutación para un rendimiento óptimo. Elegir 1N5817.

Resistencias:
No importa que supongo. La corriente será muy baja. La tensión de salida se establece por la ecuación:
VOUT = (VREF) [(R1 + P1) / R1], donde VREF = 1.25V. Simplificado a P1 = (R1) [(VOUT / VREF) - 1]
R1 y P1 deben ser típicamente 10kΩ a 200kΩ. Elijo R1 47kΩ. Quiero 2.7V a 5.5V. Entonces basado en R1, P1 debe ser entre 55kΩ y 160kΩ. Para lograr que elegir dos resistencias (P1R1 & P1R2), 47kΩ o 10kΩ (57kΩ sería igualmente bueno pero didn´t que tiene), en serie con un potenciómetro de ajuste de 100kΩ. Es decir, un rango del 57-157kΩ y un rango de voltaje de salida de 2.77-5.43V.

Si usted necesita detector de batería baja (LBI-pin), se necesitan dos resistencias más.
El voltaje de umbral se establece por R3 y R4 utilizando la siguiente ecuación:
R3 = [(VIN / VREF) - 1] (R4)
donde VIN es el umbral deseado del detector de batería baja, R3 y R4 son las resistencias del divisor entrada en LBI y VREF es la 1.25V interna referencia. R3 y R4 deben ser típicamente 10kΩ a 200kΩ. Me salté esa parte. Ver Max757 PDF.

También puse un LED rojo en serie con una resistencia (R2) para indicar el estado OK/ON de la 470Ω.

Zócalo del IC:
Te recomiendo una toma de corriente para la IC. Si es destruido, puede sustituirse fácilmente.

Circuito tablero (prototipo):
He utilizado un tablero de prototipo prefabricado de un proyecto. No fue incluido en el precio total pero it´s solo 3€ para 100x160mm.

Se puede encontrar en farnell.com. Número del artículo entre paréntesis. Yo otros bloques de tablero, resistencias, potenciómetro y terminal de prototipo pero similar está en la lista aquí.

  • IC (elevador DC-DC): MAX757CPA + - IC, DC/DC convertidor, DIP8, 757 [1290852]
  • Toma (paro suave DIP8): TE conectividad AMP - 390261-1-2 - zócalo CI DIL, 0.3", 8WAY [1101345]
  • C1 (150µF): PANASONIC - EEUFR1H151, RADIAL, 50V, 150UF [1800679]
  • C2 (100µF): PANASONIC - RADIAL, EEUFC1H101, [1848464] de 100UF, 50V
  • C3 (0.1µF): EPCOS - B32529C104J, película, 0.1UF, 63V, RADIAL [2112914]
  • C4 (1µF):  EPCOS - B32529C105J, película, 1UF 63V, en caja [1692372]
  • D1 (1N5817): VISHAY antes I.R. - VS-1N5817 SCHOTTKY 1A, 20V [1463212]
  • D2 (LED): MULTICOMP - 703-0100, 5 MM, rojo, 400MCD, 643NM [[2112111]
  • L1 (22µH): PANASONIC - ELC16B220L, 22UH, 4.6A, 0R031 [1749170]
  • P1R1 (10kΩ): MULTICOMP - MF25 10K, 10K, 0. 25W, 1% [9341110]
  • R1 y P1R2 (47kΩ): MULTICOMP - MF25 47K, 47K, 0. 25W, 1% [9341960]
  • R2 (470Ω):  MULTICOMP - MF25 470R, 470R, 0. 25W, 1% [9341943]
  • P1(100kΩ): TE conectividad / CITEC - CB10LH104M, lado, 100K [1227527]
  • Bloque de terminales: CONTROLES de precisión de OMI - 20.101M / 2, PCB, 2WAY, 22-12AWG [9632670]
  • Prototipo board: ROTH ELEKTRONIK - RE523-HP - PCB, FR2, rayas, 2.54 MM [1172112]

Herramientas necesarias:

  • Soldadura de hierro
  • Pinzas
  • Objeto punzante (cuchillo)
  • Pequeña sierra

Siguiente paso: Pre-Test
