ELEVACIÓN de TV bricolaje: Mecánicos (5 / 7 paso)

Paso 5: Eje del Motor y montaje

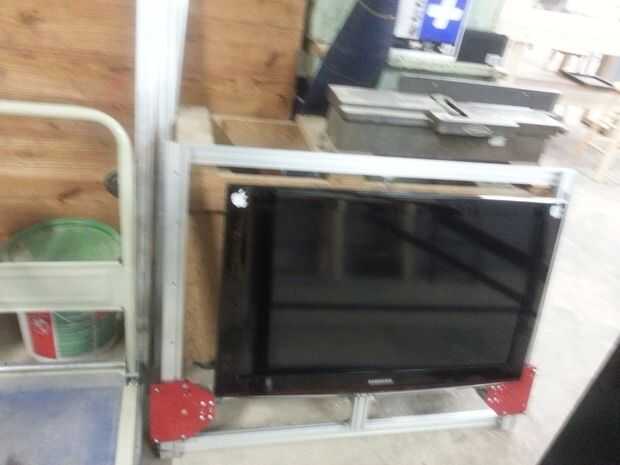

A continuación la extrusión y montaje Vertical TV se une a la extrusión de centro Horizontal (donde el separador de extrusión es la tuerca ACME) con soportes de esquina.

Una vez montado el TV puede ser se puso de pie en el marco.

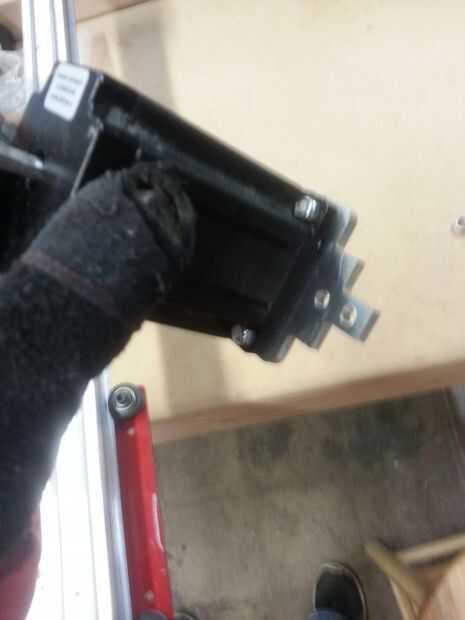

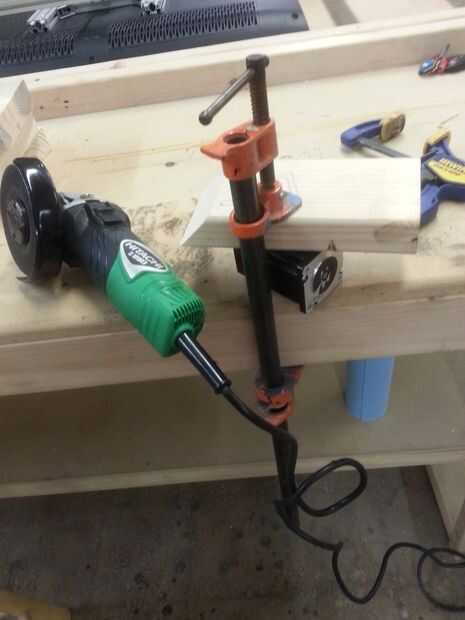

Ahora lo que falta es el motor. En primer lugar debemos moler del eje delantero del motor paso a paso como es demasiado largo para poner cara contra la extrusión. Tenga cuidado al esmerilar. Use protección y ajustar el motor. Nos acoplamiento del eje trasero del motor paso a paso al tornillo ACME para una transmisión directa.

El siguiente paso es cortar un montaje para el paso a paso CNC. Usé un CNC Zenbot ejecutando Grbl para cortar el Monte.

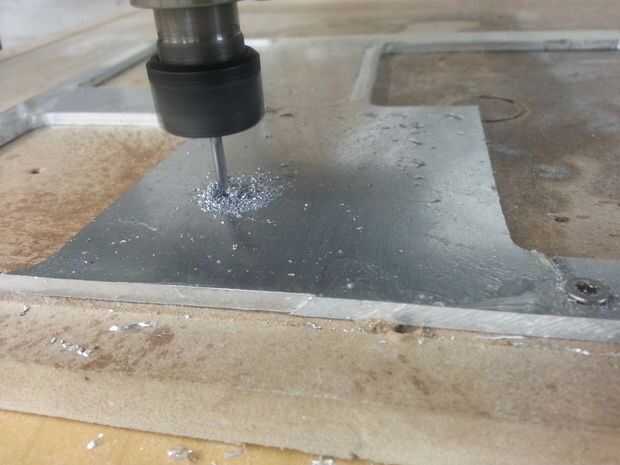

El material fue 6061 3/16" aluminio cortan en .5m m por pase.

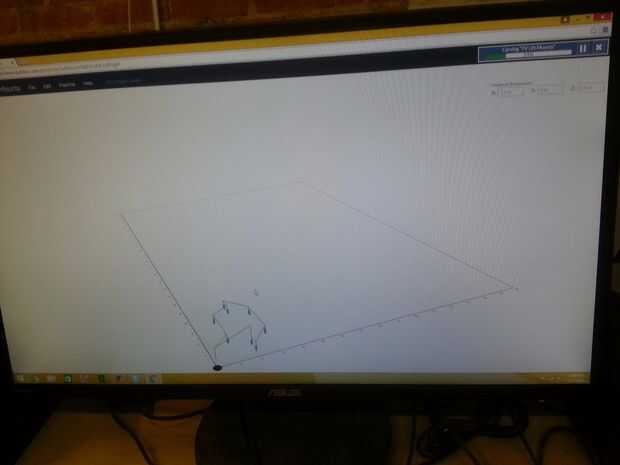

El Monte fue diseñado en el VCarve Pro y gcode fue enviado con caballete de Inventable.

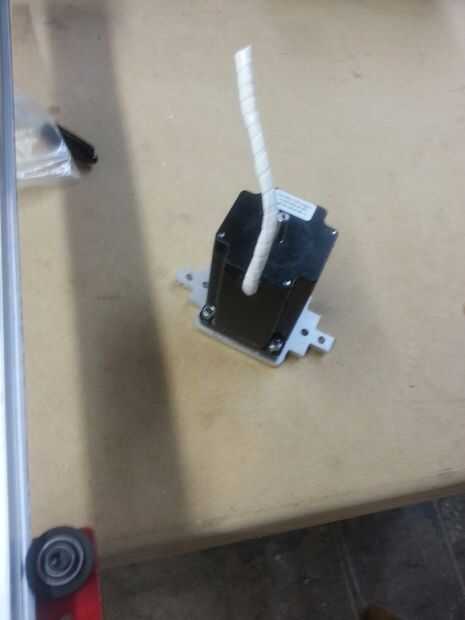

Una vez que el Monte se corta hacia fuera el motor puede ser montado en el bastidor.

El diseño del Monte no permite suficiente espacio para dos tuercas en t en sentarse lado a lado pero fount uno conjunto bastaba un montón.

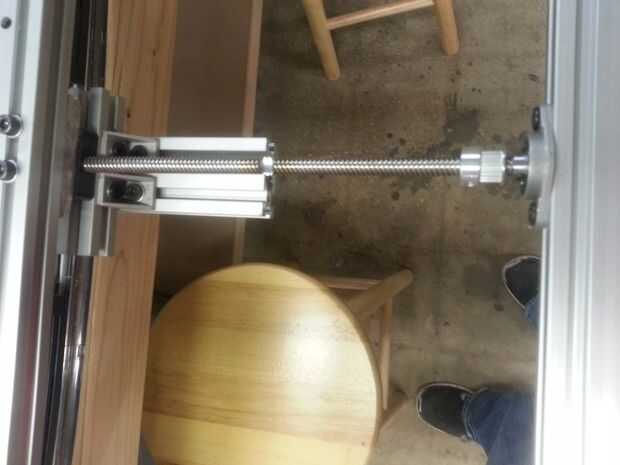

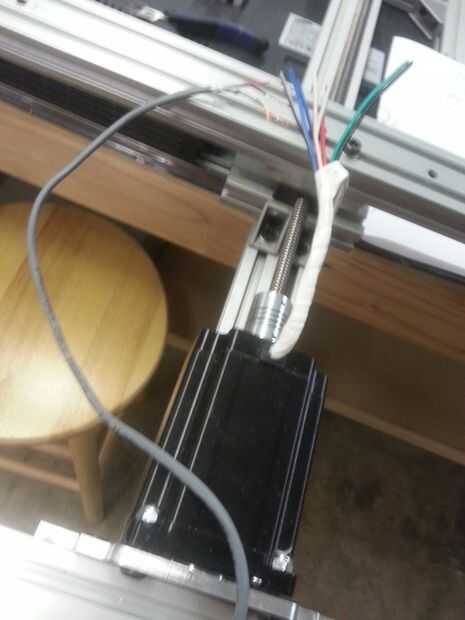

Una vez que el motor se monta el acoplador puede ser deslizado sobre (si se mantiene en el tornillo ACME) y apretados.
