Elegante del humidificador (haga su habitación confortable) (3 / 4 paso)

Paso 3: Hacer conexiones

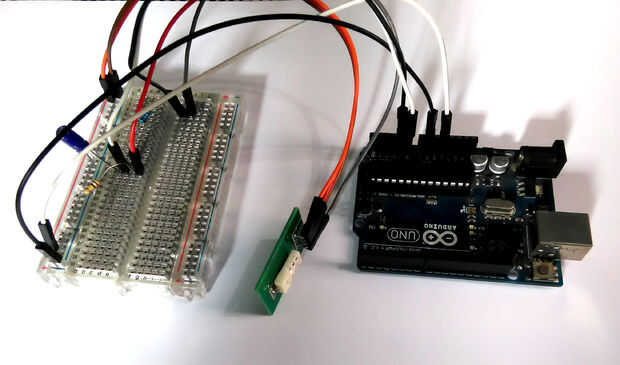

Recoge todos los componentes mencionados anteriormente. Conecte el sensor de temperatura y humedad HSM - 20G a la placa arduino con las resistencias y condensador que se muestra en el esquema. Puede usar protoboard para conectar fácilmente el sensor y las resistencias y condensador de la placa arduino.

Sube el programa a la placa arduino y abra al monitor serie. Si funciona correctamente deben obtener el siguiente resultado del monitor serie.

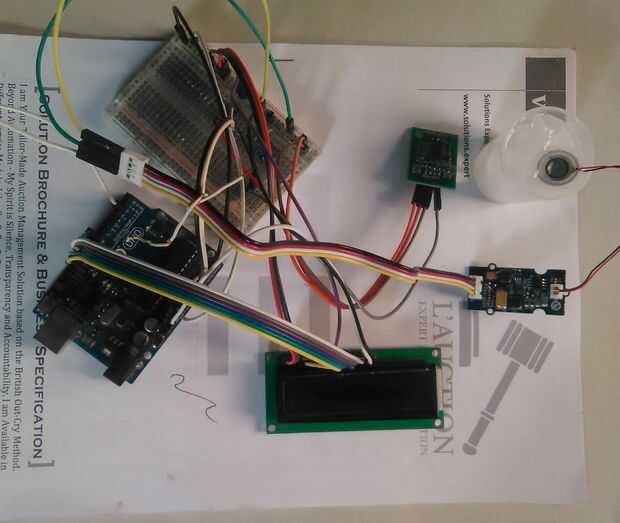

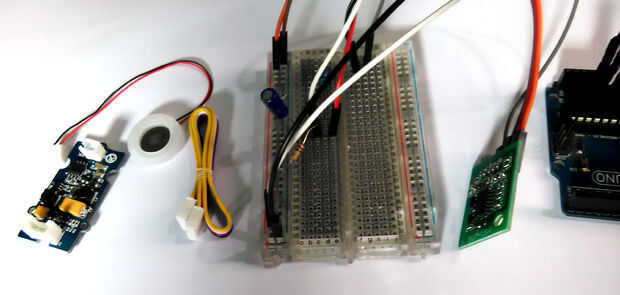

Ahora conecte la pantalla a la placa arduino y probarlo. La pantalla si la humedad relativa y la temperatura. Si todo funciona bien ahora es el momento de conectarse al sistema de atomización de agua. Para hacer que conecte la tarjeta de conductor a la placa arduino, primero Conecte el transductor ultrasónico a la tarjeta de conductor.

Tomar una taza llenada de agua y algo de tejido en el agua. Colocar el transductor ultrasónico en tejido. Tenga en cuenta que la parte inferior es la cara con hueco que va a enfrentar la desventaja. Deje que la parte inferior del transductor placa hunden en el agua y mantener la parte superior por encima del agua. La función del tejido es agua de plomo al transductor y mantener la parte superior del transductor sobre el agua.
