Elegante botón para puertas de garaje (6 / 7 paso)

Paso 6: Ensamble esquemático y Final

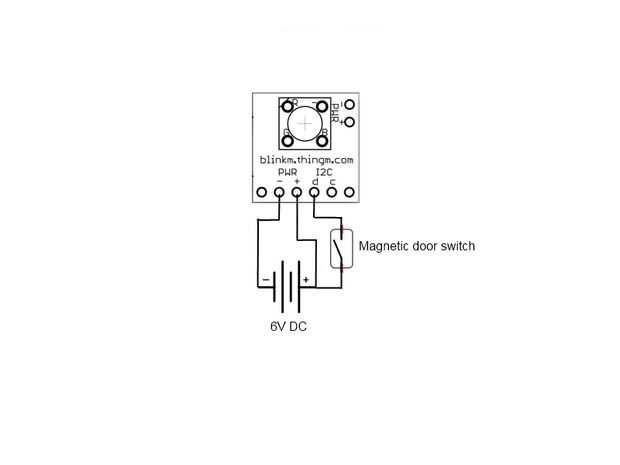

En cuanto a cableado todo juntos, se puede ver en el diagrama esquemático que no llegue mucho más simple que esto.

Reconecte los dos cables originales del abrelatas de la puerta de garaje al interruptor después de pesca el cable de 4 conductores al garaje para poder y conexión con el interruptor magnético de la puerta. Se trata de que uno de los bloques de terminales será muy útil. También usé un bloque de terminales dentro de la puerta del armario, así que sería fácil para mí quitar el pulsador cuando decido hacer el upgrade de indicador de buzón.

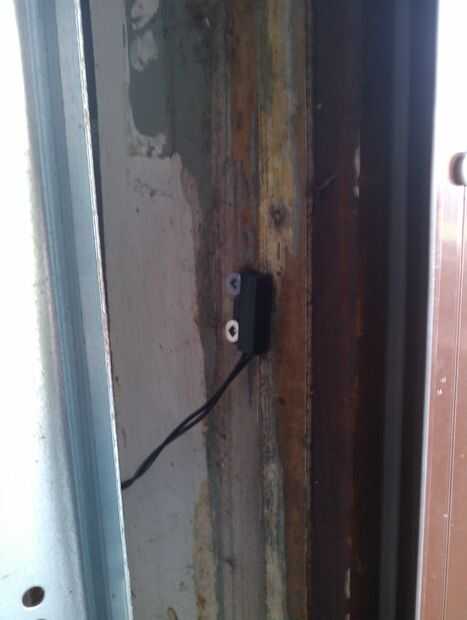

Cerré la puerta del garaje mientras estaba en su interior para encontrar la mejor ubicación y alinear correctamente el interruptor magnético y el imán, luego abrió y cerró la puerta un par de veces mientras que todavía en el interior para asegurarse de que todo estaba funcionando OK.
