Un año o tan hace, he hackeado un interruptor Belkin WeMo y junto a la placa WIFI a un Arduino Uno junto con un poco de código y sensores para crear una forma de controlar la puerta de mi garaje. El sistema funcionó bien como pudimos no solo control de la puerta, pero pudo ver estado de la puerta en la App de WeMo en mi iPhone. Los únicos problemas eran que las piezas eran bastante caros ($50 para la WeMo y $20 para el Arduino + sensores) y los sensores (relé de láminas magnéticas o efecto hall) eran difíciles de instalar confiablemente en el garaje.
Así que me puse para simplificar el diseño. Quería reducir el precio y también hacer algo que típico propietario podría ser capaz de hacer la instalación.
El nuevo diseño utiliza un internet chip/sistema de desarrollo llamado el fotón partícula. El sistema es que esencialmente un procesador de tipo arduino junto a un chip WIFI en una sola tarjeta del tamaño de un par de sellos de correos. El fotón es sólo 20 dólares, en comparación con $70 para el primer diseño.

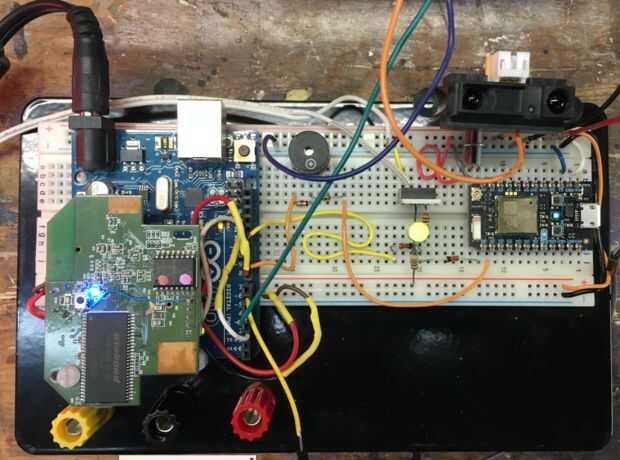

(la imagen muestra sistemas de las v1 y v2 en el mismo protoboard - v1 está en la derecha, v2 a la izquierda)
Pero la tarea real con el primer sistema de instalación. Montaje de sensores de "puerta abierta" y "puerta cerrada" era un dolor. Taladrar, atornillar, montaje, pasar los cables a través del garaje, etc.. Y la fiabilidad de los sensores reed no era grande como su tolerancia para trabajar correctamente sólo unos pocos milímetros.
Así que miré en sensores de proximidad. Probé unos ultrasonidos pero eran bastante caros. Trabajaron muy bien pero el precio era un poco alto. Colocó en un sensor de IR hecho por Sharp. Funciona cerca de $14 de Sparkfun para una sola unidad que no está nada mal. Tan en partes total que estamos a 34 $ y un diseño mucho más simple como el IR sensor puede ser ubicada con el fotón CPU WIFI chip corte en el cableado de garaje. Y el sensor de infrarrojos no necesitan en cualquier lugar cerca de la misma alineación exigente como la caña o no de sensores de efecto hall.
