Electrónica para principiantes, capítulo 3 (8 / 24 paso)

Paso 8: Ley de voltaje de Kirchoff

Kirchoff ' s voltaje derecho Estados

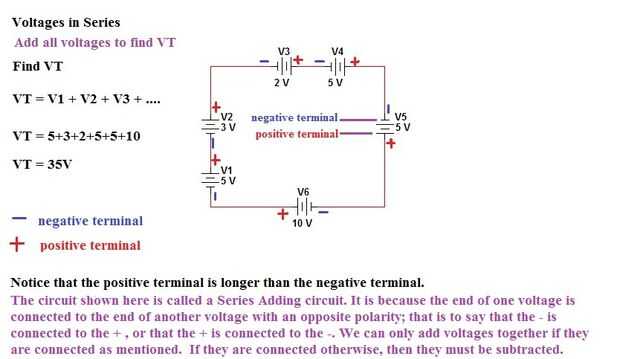

1. que la suma de todas las tensiones alrededor del circuito es igual al voltaje total aplicado,
VT = V1 + V2 +...

2. y la suma algebraica de todo el voltaje en el circuito y el voltaje total aplicado es cero.

Ejercicio 1: El voltaje en un V1 punto es de 10V, el voltaje en el punto dos V2 es 5V y el voltaje en el punto tres V3 es 20V. Encontrar el va total voltaje aplicado. Durante el capítulo 3, el Total de tensión y voltaje aplicado se usan indistintamente, o como si tuvieran el mismo significado.

VA = V1 + V2 + V3
VA = 10 + 5 + 20
VA = 35V

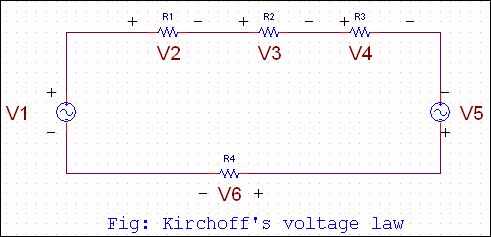

Ejercicio 2. Cuál es la suma algebraica de los voltajes en este circuito:



Vamos a asumir
V1 = 5V
V2 = 3V
V3 = 2V
V4 = 5V
V5 = 5V
V6 = 10V

Respuesta: Pasar de V1 a V6 en el circuito en el enlace, tomar la señal de que viene antes el voltaje de la polaridad del voltaje.

-V1 + V2 + V3 - V4 - V5 + V6
= - 5V, 3V + 2V-5V-5V + 10V
= 0
