Paso 15: Diseño de un circuito en serie 4

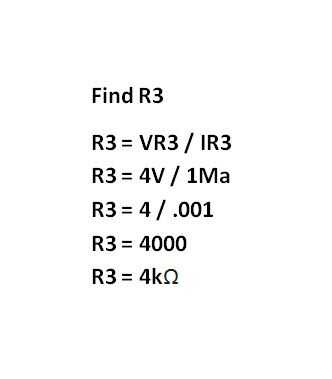

R3 = VR3 / IR3
R3 = 4V / 1mA
R3 = 4000Ω
R3 = 4kΩ

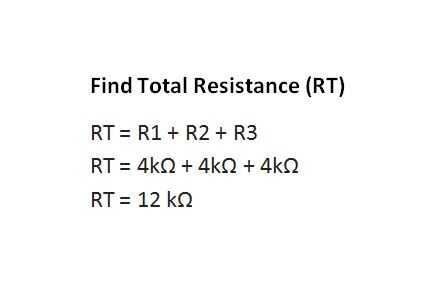

Como sabemos los valores de las resistencias, ahora podemos encontrar la resistencia total (RT).
RT = R1 + R2 + R3
RT = 4kΩ + 4kΩ + 4kΩ
RT = 12kΩ
Reflexionemos esta información;
VT = 12V... R1 = 4kΩ... VR1= 4V....................... IR1 = 1mA..................... PR1 =
SE = 1mA... R2 = 4kΩ... VR2= 4V ...................... IR2 = 1mA..................... PR2 =
RT = 12kΩ... R3 = 4kΩ... VR3= 4V...................... IR3 = 1mA... PR3 =
PT =
