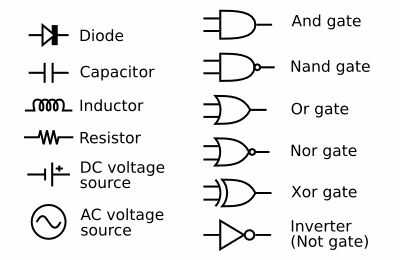

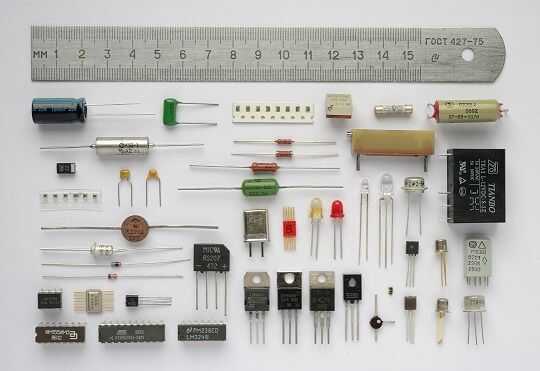

Paso 11: Componentes electrónicos y sus símbolos esquemáticos
Batería - proporciona voltaje.

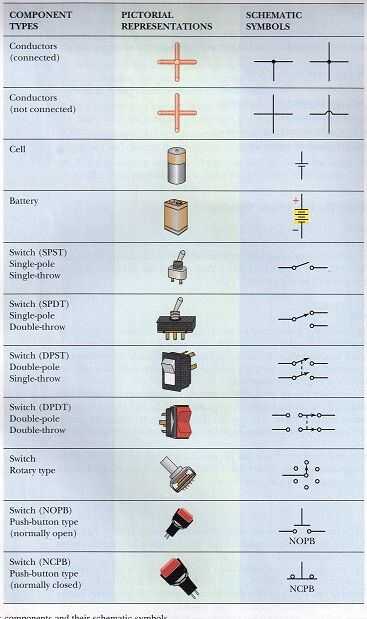

Interruptor - un dispositivo usado para romper o terminar la ruta actual.
Relé - un interruptor que está diseñado para activar otro interruptor.
Interruptor de circuito - un interruptor diseñado para proteger un circuito eléctrico de sobrecarga. Cuando el interruptor detecta una sobrecarga de tensión o corriente desconecta para interrumpir el flujo eléctrico al resto del circuito.
Resistencia - produce oposición al flujo de corriente. La cantidad de resistencia (valor de la resistencia) determina cuanta corriente puede fluir a través de un resistor.
Potenciómetro Variable Resistor - un resistor cuyo valor de resistencia no es fijo y puede ser ajustado.
Condensador - almacena carga y utiliza para filtrar la señal. Una capacidad de almacenamiento de información de condensadores puede ser fijos o ajustables.
Condensador variable - un condensador cuya capacidad de carga no es fija y puede ser ajustado.
Inductor - almacena energía en un campo magnético y se opone al cambio en corriente.
Transformador - amplía o reduce la energía.
Transistor - amplifica la señal.
Comparador - un dispositivo que compara dos voltajes o corrientes y cambia su salida para indicar que es más grande.

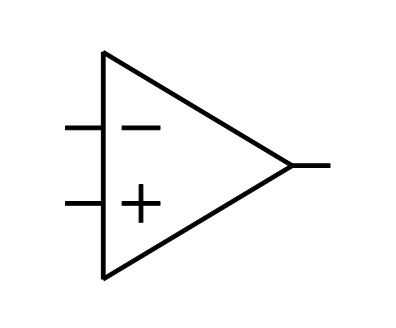

Amplificador operacional - amplifica el voltaje de la salida.
NE555 - puede ser utilizado como un temporizador, producir el pulso o la oscilación.

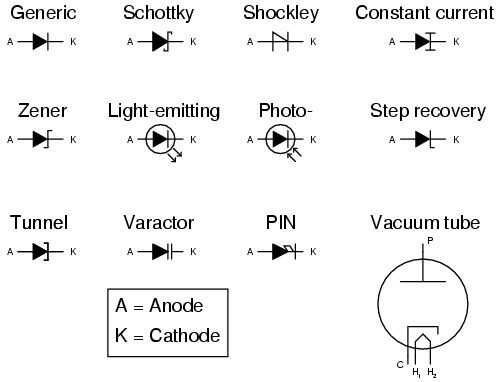

Diodo - permite actual en una dirección mientras bloquea pase la dirección opuesta.
LED (diodo electroluminoso) - un dispositivo que produce luz.
Diodo del Varactor - condensador variable que almacena energía y controlados por voltaje.
Diodo Zener - permite actual a pasar en la dirección opuesta después de que el circuito alcanza un cierto umbral (por ejemplo, puede llevar a cabo después de que llega tensión de-5v).
Fotorresistencia - sensing resistor cuya resistencia disminuye la intensidad de la luz como la luz aumenta.
Termistor - una sensor resistor cuya resistencia aumenta o disminuye de temperatura basado en cambios de temperatura.

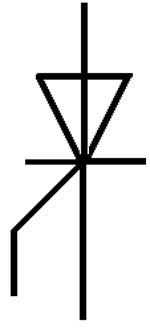

Thryistor - actúa como un interruptor, llevando a cabo cuando se recibe el disparador actual y continúa para llevar a cabo mientras que está sesgada hacia adelante.
Transistores de Darlington par - dos transistores conexión en la base, que amplifica la corriente dos veces como mucho.
Divisor del voltaje - un resistor estratégicamente colocado para reducir la tensión en un punto determinado del circuito.
Puente rectificador - un arreglo de cuatro o más diodos que puede convertir AC en DC.
Dispositivos para la construcción de un circuito:
Protoboard - un Consejo que se puede utilizar para construir un circuito que no requiere soldadura. Tiene los agujeros donde los componentes se pueden empujar en.
Circuito impreso (PCB) - un Consejo que se puede utilizar para construir un circuito que requiere solodering.
