Paso 5: Montaje de la carcasa
PARTE 1: Asegurar la placa de circuito a la caja

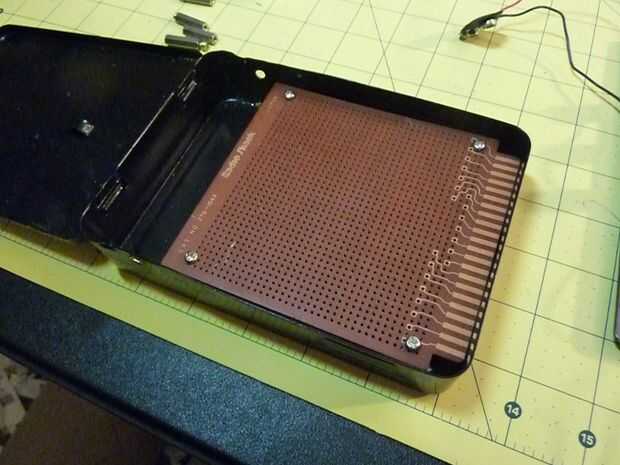

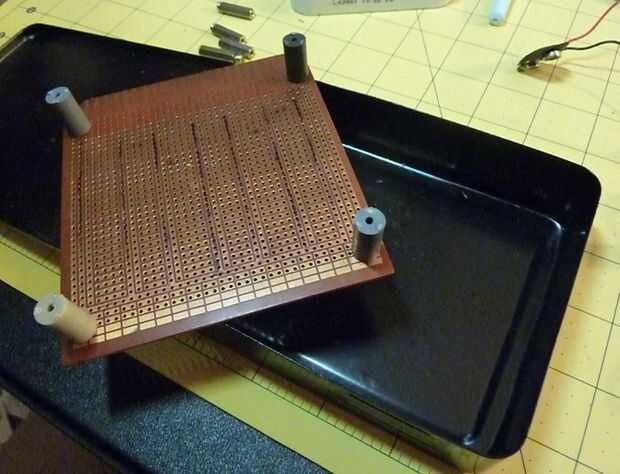

Fije sus separadores roscados a la placa de circuito y colóquelo en su caja de proyecto FIG 2 y 3.

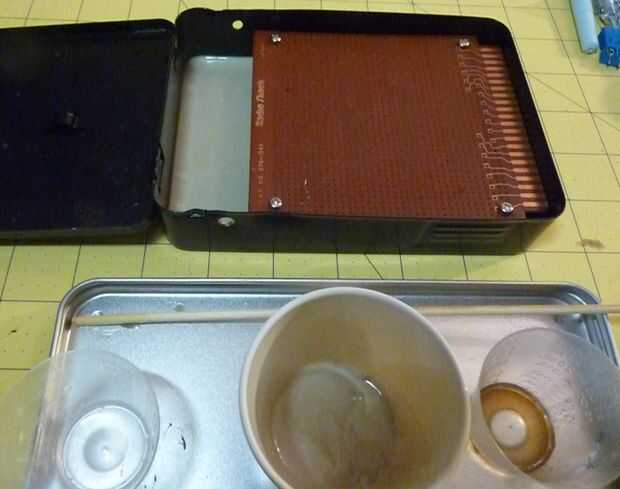

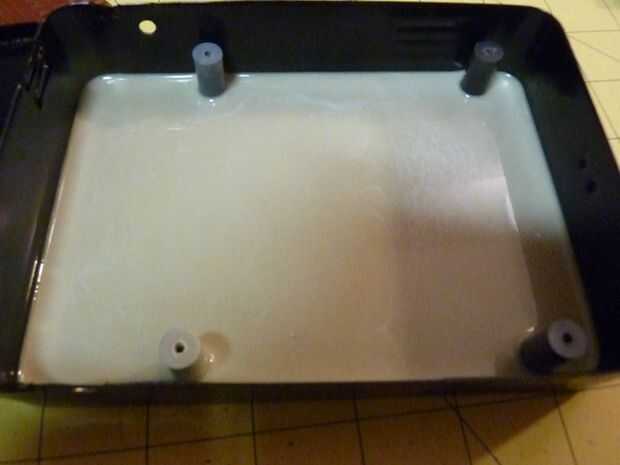

Mezcle suficiente resina para verter una capa de 1/8" de espesor en el piso del recinto y viértala en la FIG 4. Una vez que la resina esté completamente seca, quite los tornillos y la placa de circuito FIG 5.
No sólo asegure esto tu circuito a tu caja, la resina aísla los cables de la caja realizar superficie de metal.
PARTE 2: Construir un soporte para el LED

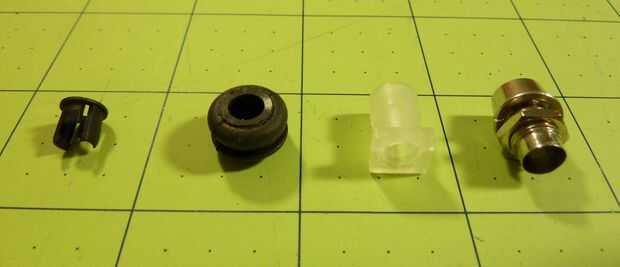

El enfoque más sencillo sería utilizar una montura de LED comercial barata. Tengo cuatro tipos en la FIG 6. Estos se pueden encontrar prácticamente en cualquier lugar que vende componentes electrónicos: Radio Shack, etc. de electrónica de Fry.
Elegir una ruta más difícil. Quería dar mi proyecto una estética steampunk, como ya se manejo en esa dirección con los electrodos de penny. Había excavado en una de mis cajas de basura y me se reunieron algunas partes de cámaras viejas.

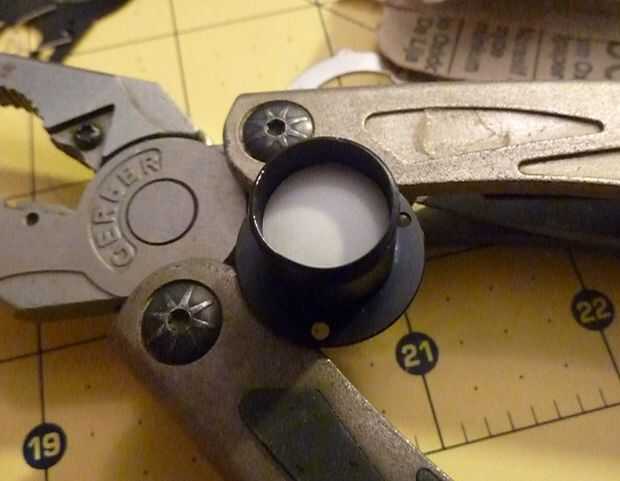

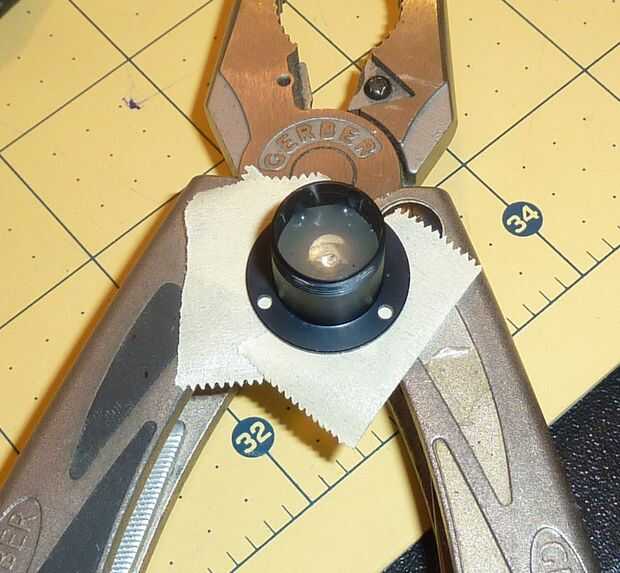

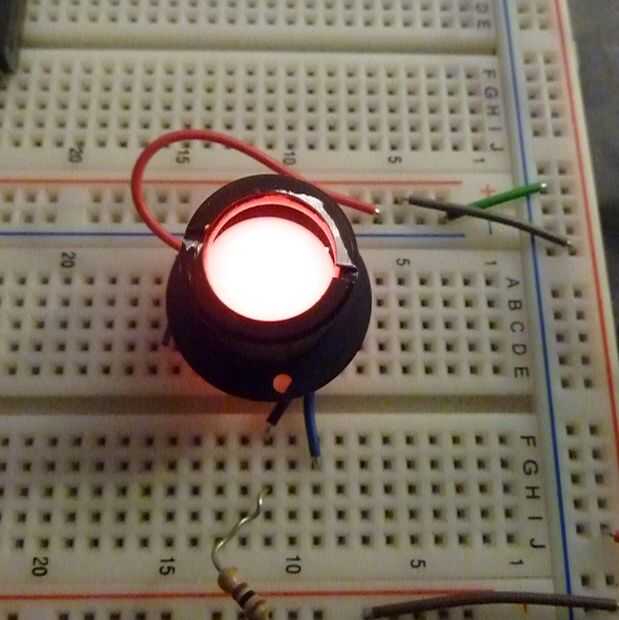

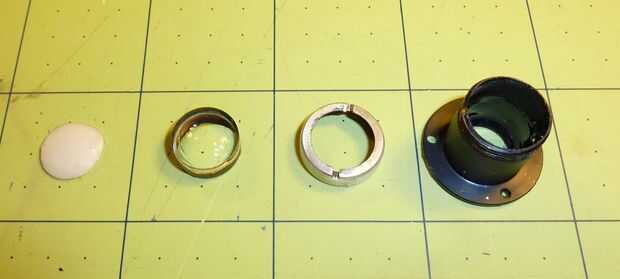

Primero construí una vivienda para el LED de las piezas mostradas en la FIG 7. Coloqué el LED en el sombrero como obra y se llena 2/3 lleno de pegamento caliente FIG 8. Entonces yo cortar un pedazo de una pelota de ping-pong sólo lo suficientemente pequeño como para caber en el sombrero y cubrir el LED FIG 9. A continuación inserta una lente de tamaño apropiada y atornillar la tapa. Esto me dio una mirada realmente agradable difusa del resplandor del LED FIG 10.

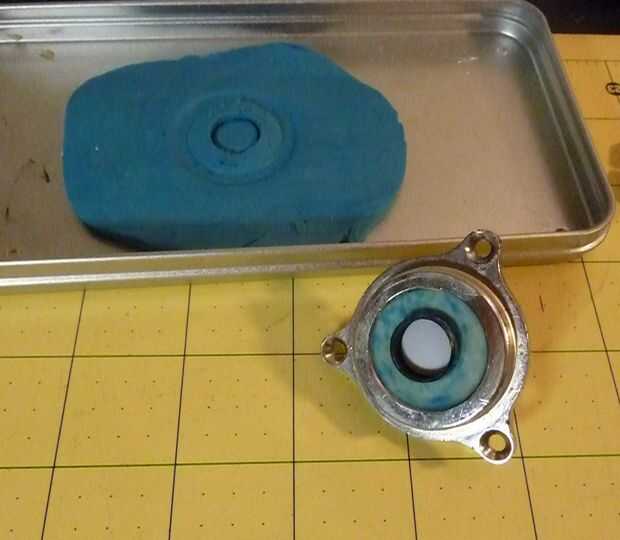

Entonces encontré un pedazo en forma estrella cara tres de metal que aunque buscaría buena pegada a la pieza que acabo de hacer. Coloqué el pedazo estrellas hacia abajo en modelado en arcilla y colocar el sombrero boca abajo en el centro FIG11. Derramé algunas resina del bastidor entre las dos piezas firmemente la vinculación ellos juntos FIG 12.

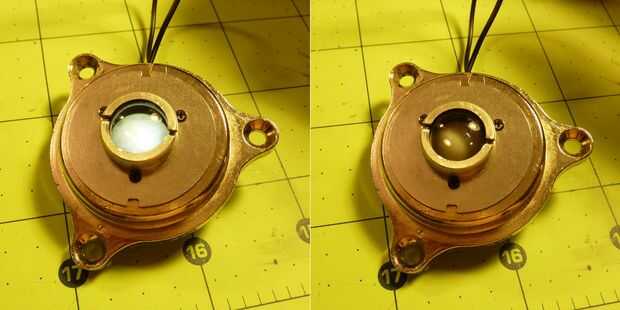

También encontré una placa metálica redonda que se ajustan sobre la boca de la Chistera y sería ocultar la resina del bastidor. Con una herramienta Dremel taladré tres pequeños agujeros en la resina del bastidor para aceptar los tornillos que se sujetan en su lugar. Una gota de pegamento del gorila en cada agujero de tornillo asegurada los tornillos quedarse. El resultado final se muestra en la FIG 13 (me cambié a un LED blanco también).
PARTE 3: Coloque el montaje de LED

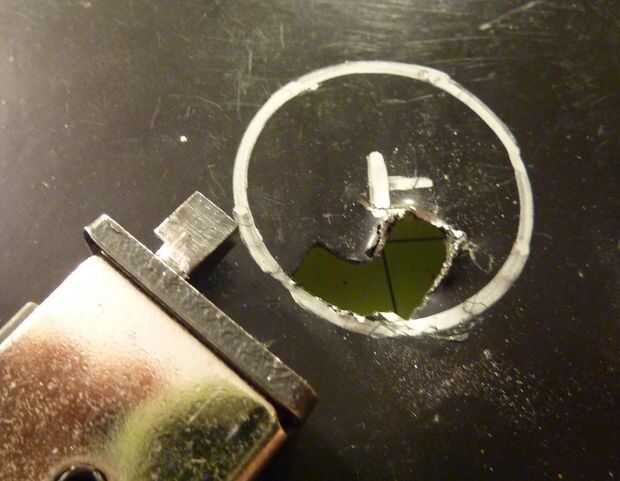

Marcar donde quieres cortar el agujero para el montaje de LED. Si el agujero tiene que ser mayor de lo que puede lograrse con una broca de taladro, perfore un agujero lo suficientemente grande para aceptar la cabeza de una herramienta cortadora y mordida por el mandril de un agujero a la vez FIG 14. Elimine las rebabas y suave el corte con una lima o Dremel herramienta.

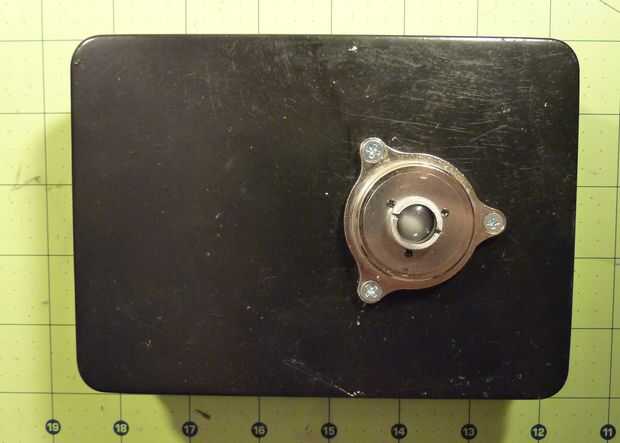

Fije el soporte de LED a su recinto con algunos tornillos FIG 15.
PARTE 4: Hacer una salida para los cables
Perfore un agujero en el recinto para alimentar el alambre a través de. Para propósitos cosméticos usé el aluminio LED de montaje en la FIG 6 como un buje de alimentación.
PARTE 5: Añadir una correa de Cargo

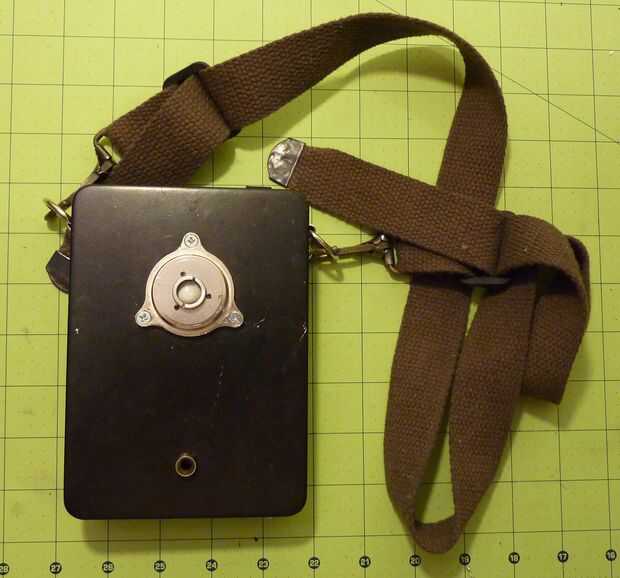

Taladre un agujero en cada lado de la caja y colocar los anillos en D con dos pares de tornillos pequeños. Clip de la correa de carga a los anillos en D FIG 1.
El recinto está ahora completado. Proceda al paso 6.
