Electrocardiógrafo portátil de 3 plomo

no soy un profesional médico. Construir y utilizar este dispositivo bajo su propio riesgo.

Introducción:

En este instructable demostrarán cómo hacer una electrocardiografía (ECG) para monitorear su escucha tarifa vía lleva pegadas a la piel. La salida se utilizará para cambiar un LED encendido y apagado con cada latido detectado.

Todos los componentes del circuito se pueden encontrar en Radio Shack. El costo total de este proyecto es alrededor de $30.

Tiempo de finalización estimado: 5 horas

Este proyecto puede ser muy difícil para cualquiera familiarizado con el funcionamiento de un multímetro y su uso en la resolución de problemas básicos de un circuito electrónico.

Usos:
-Biofeedback: Aprender a manipular su ritmo cardíaco a voluntad y controlar su reacción a su
pensamientos y comportamiento. Wikipedia: Biofeedback
-Relajación: Se centran en reducir la frecuencia cardíaca cuando. El resto de su
cuerpo a seguir su ejemplo.

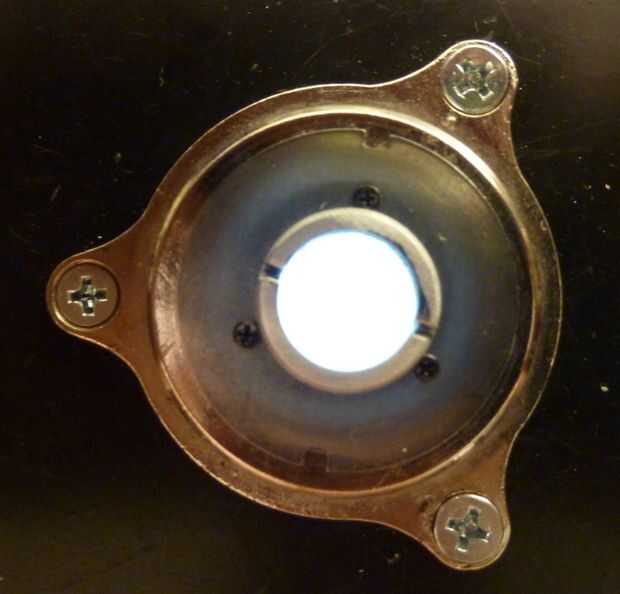

-Decoración: Pueden integrarse en un traje. ¿Pulso reactor arc de Iron Man nadie?

Cómo funciona:

Este circuito detecta y amplifica los impulsos eléctricos generados por el corazón con cada latido. La piel actúa como una antena gigante, recogiendo una gran cantidad de ruidos e interferencias por lo que un amplificador diferencial se emplea efectivamente cancelar cualquier entrada no deseado.

El amplificador diferencial tiene dos entradas con respecto a una tierra común. Cualquier tensión que es común a ambas entradas será efectivamente ignorado mientras cualquier diferencia en voltaje entre los dos (es decir, la polarización de los músculos del corazón) será grandemente amplificada.

Utilizaré este dispositivo de biofeedback y ornamentación para no estar explorando todas las complejidades de una salida de EKG. Sin embargo, si desea ver un electrocardiograma en todo su esplendor, la salida de la parte del amplificador diferencial de este circuito puede ser conectada a un osciloscopio y debe permitir ver (no probado) todas las características que uno esperaría. Sin embargo, como un comentarista menciona uno no debe nunca conecte un circuito amateur que está conectado a su cuerpo (especialmente el corazón) a las líneas de energía del hogar. Si desea emplear un osciloscopio uso una batería accionado el dispositivo o tomar medidas electrónicamente aislar el circuito de osciloscopio.

Sólo quiero un dispositivo que parpadea cada vez que late mi corazón. Para dar impulso limpio he añadido un circuito de temporización monoestable a la salida del amplificador diferencial que convierte la señal en una onda cuadrada con una anchura ajustable.

Puede encontrar más información que puede ser útil en la comprensión de los detalles de este circuito a continuación.

Wikipedia: Amplificador diferencial
Wikipedia: electrocardiógrafo
Scribd: circuito de temporizador monoestable (pág. 6)
